GROUND ZERO
Mobile Entertainment
Verstärker
Anleitung

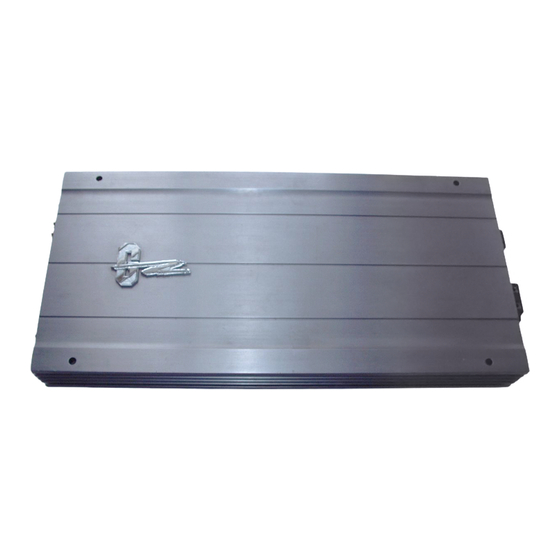

PLUTONIUM
GZPA 1.6000D
GZPA 1.8000D
Linkbare Class D Mono Verstärker
GROUND ZERO
Mobile Entertainment
Bitte sorgfältig lesen
Vielen Dank dass Sie sich für eine Endstufe der Marke Ground
Zero entschieden haben.
Unsere Kunden sind es gewöhnt, von Ground Zero die beste und
modernste Technologie zu erhalten.
Viel Spaß mit diesem Class-D Hochleistungsmodell
Einführung Class-D Verstärker
Diese Class-D Mono Verstärker verhelfen aufgrund Ihrer modernen Schaltungstechnik und sehr hohen Effizienz
Ihrer Anlage zu einem beeindruckenden Klangerlebnis. Durch Digitale Schaltungstechnik im Netzteil und in der
Signalverarbeitung ist es möglich sehr große Leistungen aus dem zur Verfügung stehenden Strom zu erzielen. Da
durch verschiedene Filter und Schaltungen eine sehr große Leistungsausbeute erreicht wird, sind diese Verstärker
nur für tiefe Frequenzinformationen bestimmt (Subwoofer) und können dadurch nicht für Hoch - und
Mitteltonsysteme eingesetzt werden.
Durch den Linkmodus ist es möglich geworden die volle Leistung von 2 Verstärkern für einen Lautsprecher zu
nutzen. Das ist besonders für eine sehr druckvolle und lebendige Wiedergabe von Musik von Vorteil.
2
.
Publicité
Table des Matières
Manuels Connexes pour Ground Zero PLUTONIUM GZPA 1.6000D
Sommaire des Matières pour Ground Zero PLUTONIUM GZPA 1.6000D
- Page 1 Bitte sorgfältig lesen Anleitung Vielen Dank dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesem Class-D Hochleistungsmodell PLUTONIUM Einführung Class-D Verstärker...
- Page 2 Ausstattungsmerkmale: WARNUNG ! Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft • Class-D Design für Subwooferbetrieb und hohe Effizienz extrem lauter Musik ausgesetzt zu sein kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. • Effizienz >89% Das Hören von lauter Musik beim Auto fahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen.
- Page 3 Anschlüsse und Einstellungen Anschlüsse und Einstellungen GZPA 1.6000D / GZPA 1.8000D INPUT L/R An diesen Eingängen schließen Sie die Cinchleitungen von Ihrer Signalquelle an. Um Störungen zu vermeiden benutzen Sie bitte hochwertige Cinchkabel! Output L/R erlaubt es Ihnen weitere Verstärker mit einem Signal zu versorgen, ohne Y- Cinchkabel zu verwenden. Input Slave / Master Anschluss für Linkmodus Power/ Protection LED...
- Page 4 Anschlüsse und Einstellungen (14) Remote + 12 Volt Schließen Sie hier den Remote Output von Ihrer Signalquelle an (Antennensteuerung etc.) GZPA 1.6000D / GZPA 1.8000D (15) Lautsprecheranschlüsse hier werden die Kabel für die Subwoofer angeschlossen. (16) Direkt Power für Kondensator Einschalten des Verstärkers Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.
-
Page 5: Subsonicfilter
Technische Daten Anschluss mehrer Subwoofer Mono Betrieb Modell GZPA 1.6000D GZPA 1.8000D 2 Ω 14,4 V / 16 V / Peak Power 3500* / 4400* / 5500 Watt 4200* / 5200* / 6400 Watt 1 Ω 14,4 V / 16 V / Peak Power 5000* / 6000* / 8000 Watt 6500* / 8000* / 10000 Watt Linkmodus... - Page 6 Prüfen Sie, ob der Widerstand am LS Terminal schaltet bei von 1Ω nicht unterschritten wird De garantie bepalingen van alle door ground zero geleverde producten is volgens Lautstärke ab Im Linkmodus nicht unter 2 Ω wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak Ton Fehlt an Cinch /Lautsprecherkabel prüfen...
- Page 7 GROUND ZERO Mobile Entertainment Mobile Entertainment PLEASE READ BEFORE INSTALLATION Amplifier Thank you for selecting a Ground Zero Plutonium amplifier. We are Owner’s Manual providing a helpful hints list which should keep you from experiencing unnecessary shut down. FEATURES: •...
- Page 8 Tools and materials you need Mounting your amplifier • Screwdriver, electric drill, 1/8 carbide drill bit The mounting position of your amplifier will have a great effect on its ability to dissipate the heat generated • Use 2 AWG power wire (min. 35 mm²/ 1.38”) during normal operation.
-
Page 9: Connection And Operation
Connection and operation CONNECTION AND OPERATION INPUT L/R These inputs are for signal cables from the source, always use high quality RCA type GZPA 1.6000D / GZPA 1.8000D shielded cables Output L/R for more amplifiers Input Slave / Master Input for linkmode Power/ Protection LED Power: This GREEN LED will illuminate when the amplifier is turned “ON”... - Page 10 Adjustment and tuning CONNECTION AND OPERATION TURNING ON THE AMPLIFIER GZPA 1.6000D / GZPA 1.8000D The amplifier automatically turns on a few seconds after you turn your vehicle’s ignitions switch to ACC ON or turn on your auto sound system, depending on how you wired the system. The POWER LED on the side of the amplifier lights when the amplfier is on.
-
Page 11: Troubleshooting Guide
Speaker connection mode Trouble shooting guide One speaker mono mode SYMPTOMS CHECK POINTS CURE NO SOUND Is the POWER LED illuminated? Check fuses in amplifier. Make sure remote lead is connected check signal leads. Check gain control Check Tuner/Deck volume level Is the PROTECT LED illuminated? Check for speaker short or amplifier overheating... - Page 12 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke...
- Page 13 Lire attentivement s.v.p. Mode d’emploi Ground Zero vous remercie d’avoir choisi un amplificateur de sa gamme. Les Clients “Ground Zero“ sont habitués à la plus récente et meilleure Technologie. Ground Zero vous souhaite de passer d’agréable moment avec ces modèles a haute puissance Class D.
- Page 14 Signes Caractéristiques Mise en Garde : Le système audio de haute performance peut reproduire ,dans les véhicules, une intensité sonore semblable a un • Efficacité >89% concert « LIVE ». Une durée extrême de musique peut provoquer la perte de l’audition ou une diminution de celle •...
- Page 15 Connexion et réglage Connexion et réglage GZPA 1.6000D / GZPA 1.8000D Input L/R Branchement pour câble cinch de préférence de haute qualité Output L/R Sortie RCA (cinch) pour connecter un deuxième amplificateur sans câble Y Input Slave/ Master Power/Protection LED Power : La Diode verte s’allume quand l’amplificateur est en fonction Protection : La Diode s’allume si l’amplificateur est en protection (mauvais branchement/surchauffe) GAIN Réglage de sensibilité...
- Page 16 Mise en fonction de l’amplificateur Connexion et réglage L’amplificateur se met automatiquement en fonction après avoir allume votre Radio. GZPA 1.6000D / GZPA 1.8000D Technique de Liaison entre 2 amplificateurs Attention : votre Amplificateur s’éteint automatiquement lors de surchauffe, mais se remet en marche dès refroidissement Pour une bonne performance de votre Ampli le signal d’entrée doit être parfaitement réglé...
-
Page 17: Mono Mode
Connexion de plusieurs Subwoofer EN CAS...DE NON FONCTIONNEMENT Mono Mode Problèmes Contrôle Aide Pas de son Voyant PWR allumé? Vérifier le fusible ,Contrôler le Câble REMOTE, Contrôler le+12Volt et la masse Voyant PROTECTION est allumé ? Court circuit des Haut-parleurs ,ampli surchauffée ou défectueux Ampli se met Pas Pas d’alimentation... - Page 18 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke...
