négligence le défaut de surveillance ou d'entretien, les défectuosités dues à la mauvaise installation des
appareils ou aux mauvaises conditions de stockage avant montage.
En aucun cas, le vendeur n'est responsable du matériel transformé, réparé même partiellement.
2. PRESENTATION PRODUIT
Commande et protection magnéto-thermique pour moteur 1 vitesse.
Indice de protection du boitier = IP65.
Presse-étoupes : Coffret de calibre 0.25 à 20A = équipé de 4 x M20 ; Calibres 25 et 32A = équipés de
2 x M20 et 2 x M25.
Classe d'isolation électrique : 2.
Couvercle sur charnières, kit de fixation fourni.
Le commutateur de façade assure la fonction d'interrupteur-sectionneur (cadenassable 3 points en
position OFF).
Tension de commande 24Vac/dc non fournie.
Remarque : après déclenchement du disjoncteur suite à un défaut magnétique ou thermique, le réarmement
nécessite une action manuelle sur le commutateur de façade.

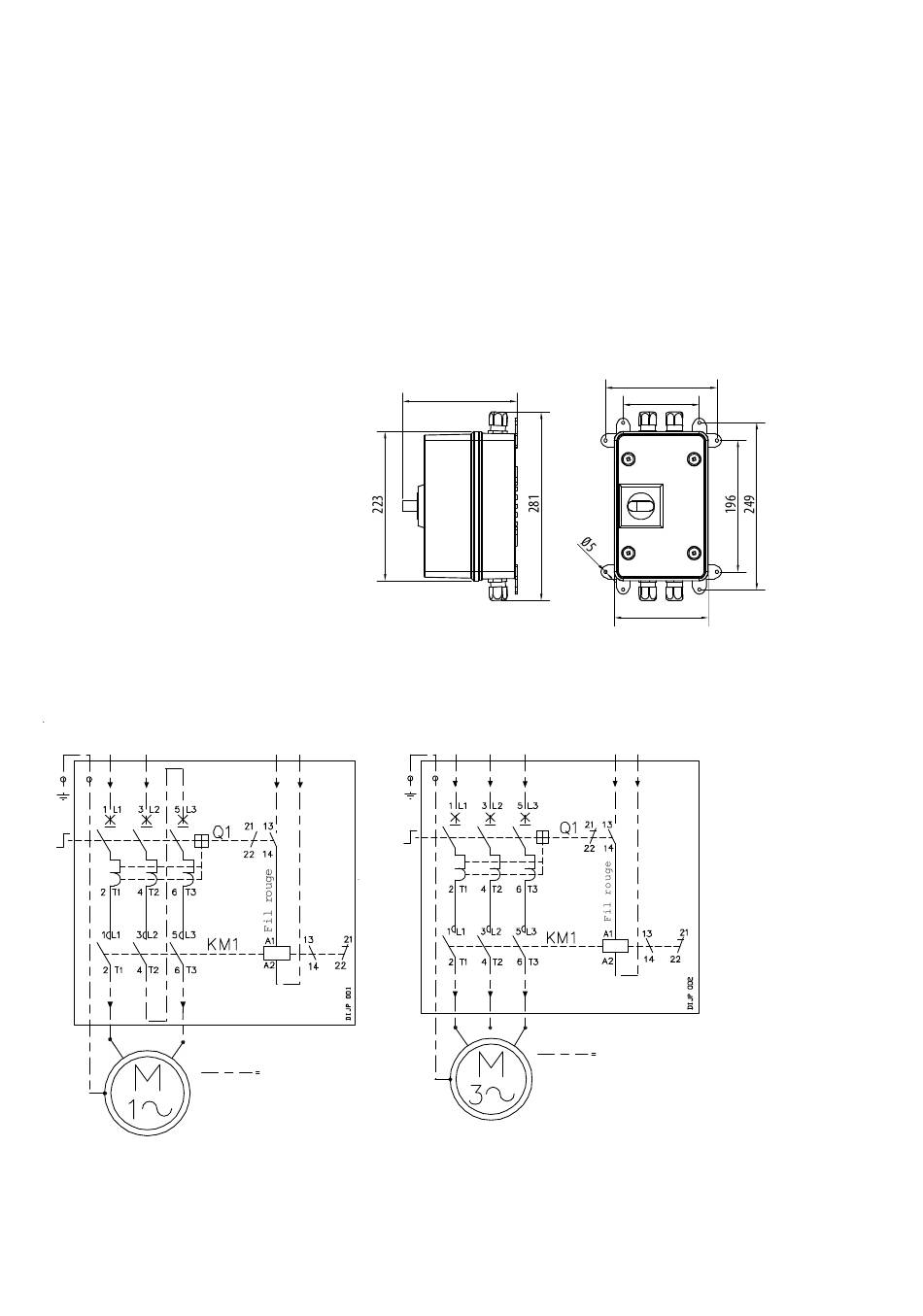

3. DIMENSIONS (mm)
4. RACCORDEMENT ELECTRIQUE
4.1 Principe de raccordement
Alimentation monophasée
220-240 50/60 Hz + terre
Remarques :
Le raccordement doit être conforme à la NF C 15-100.
Le pilotage marche/arrêt à distance ne permet pas de réaliser un "réarmement après déclenchement suite à
un défaut" ; un tel réarmement nécessite une action manuelle sur le commutateur de façade.
Alimentation triphasée
Tension de commande
220-240V ou 380-420V
24V ac ou dc
50/60Hz + terre
câblage à réaliser
installateur
170
Tension de commande
24V ac ou dc
câblage à réaliser
installateur
3 / 4
166
113,5
140
21-22 (Q1) =
Report de position
disjoncteur
13-14 et 21-22 (KM1) =
Report de position
marche/arrêt système
(pour pilotage EV Gaz
par exemple).
NT_508883_DIJP_130819.docx
