Instructions d'installation et d'utilisation

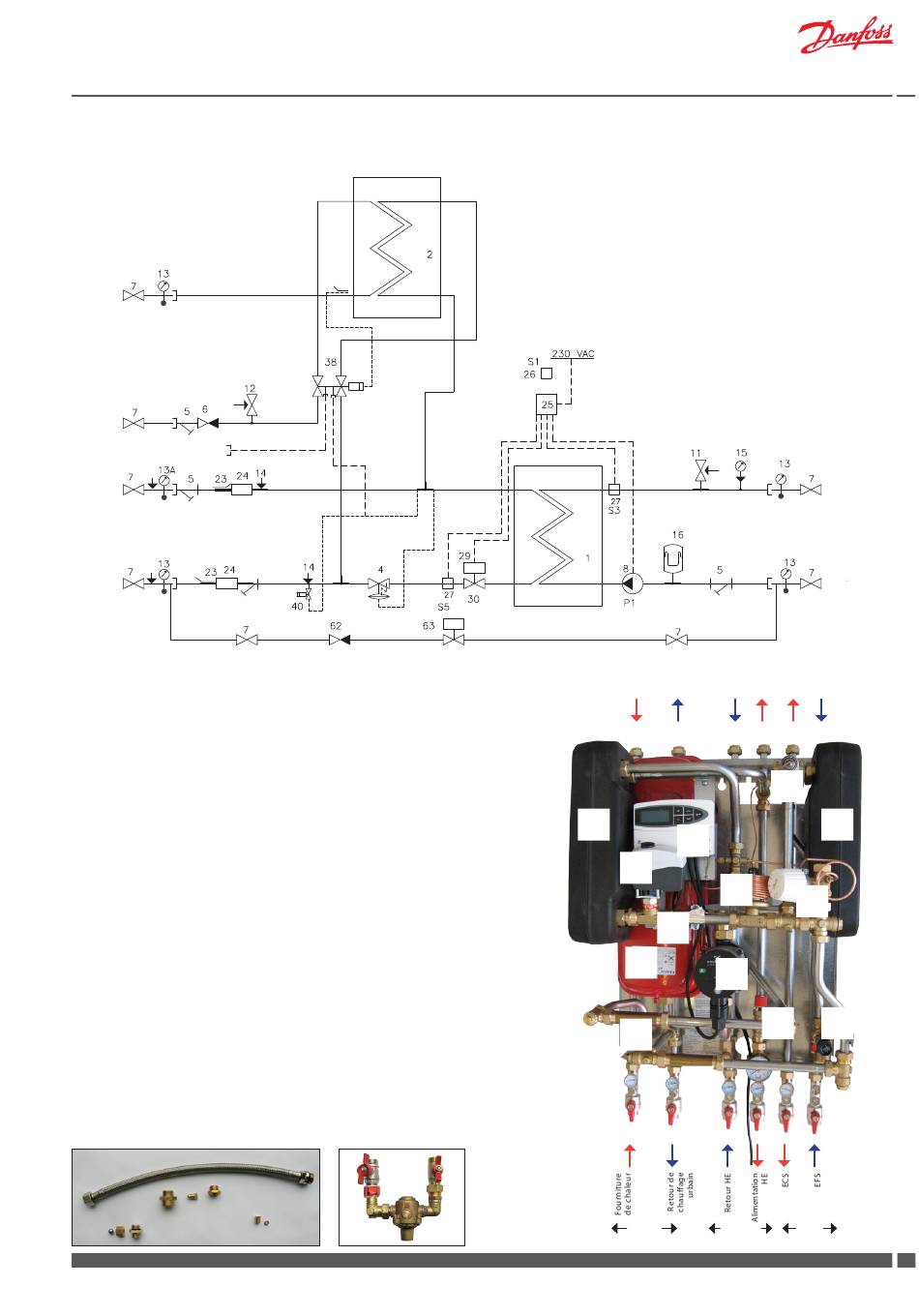

2.3 Akva Lux II VX (ECL 110), 1 circuit HE et réchauffeur d'eau chaude sanitaire instantané
1 Échangeur à plaque, HE, isolé
2 Échangeur à plaque, ECS, isolé
4 Régulateur de pression différentielle AVPL
5 Filtre anti-poussière
6 Clapet anti-retour
7 Vanne à bille
8 Pompe de circulation, HE
11 Vanne de sécurité, HE
ECS
EFS
(Option : Div. de circ. 736)
Fourniture
de chaleur
Retour de
chauffage
urbain
Composants principaux
1 Échangeur à plaque HE
2 Échangeur à plaque ECS
4 Régulateur de pression différentielle
8 Pompe de circulation, HE
11 Vanne de sécurité, HE
12 Vanne de sécurité, ECS
16 Vase d'expansion
24 Gabarit pour compteur de chaleur
25 Régulateur électronique
29 Actionneur AMV 150
30 Vanne 2 voies VS2
38 Régulateur PTC2+P
40 Vanne thermostatique pour bipasse/circulation
La sous-station offre différentes possibilités de connexion, les
connexions des tubes pouvant être réalisées au sommet ou au bas
de la sous-station. Veuillez noter que les vannes à bille sont livrées
non montées avec la sous-station, pour un montage sur site.
Accessoires disponibles en option (montage sur site)
Jeu de tubes de recirculation - Div.736 - N° de code 004U8404
Pour les systèmes équipés de recirculation d'eau chaude sanitaire.
Ligne de remplissage Div.770 - N° de code. 004U8668
Pour garantir une pression constante sur le côté secondaire.
Utilisable sur certains marchés, sous condition de conformité à toutes
les réglementations locales. Veuillez consulter votre fournisseur de
chauffage.
Jeu de tubes de recirculation
Danfoss District Energy
Circ.
(option)
Bipasse
(standard)
(Option : ligne de remplissage)
Ligne de remplissage
VI.GP.Q2 .04
Sous-stations Akva Lux II VX
12 Vanne de sécurité, ECS
13 Thermomètre 0 - 120 C
13A Thermomètre 0 - 160 C
14 Enveloppe pour manomètre¼
15 Manomètre
16 Vase d'expansion
23 Enveloppe de sonde pour compteur de chaleur ½"
24 Gabarit pour compteur de chaleur, 3/4" x 110 mm
25 Régulateur électronique Danfoss ECL 110
26 Sonde extérieure Danfoss ESMT
27 Sonde Danfoss ESMC
29 Actionneur Danfoss AMV 150
30 Vanne 2 voies VS2
38 Régulateur PTC2 + P
40 Vanne thermostatique Danfoss pour bipasse/
circulation
---------------------------------------------------------------
Option : Ligne de remplissage - livrée non montée
7 Vanne à bille
62 Clapet anti-retour
63 Détendeur de pression Socla kv=3
1
25
29
30
16
24
24
Primaire
Alimentation
HE
Retour
HE
38
2
4
40
8
11 12
Secondaire ECS
DKDHR
5 5
