Instructions d'installation et d'utilisation
Gabarits pour compteurs de chaleur
Les sous-stations Akva Lux II VX sont équipées de gabarits pour compteurs
de chaleur au niveau de la fourniture de chaleur et du retour de chauffage
urbain (détection de fuite) ou uniquement au niveau du retour de chauffage
urbain.
Les gabarits peuvent être flexibles et d'une taille de 3/4" x 110-165 mm ou
fixes et d'une taille de 3/4" x 110 mm.
Des dimensions différentes peuvent exister.

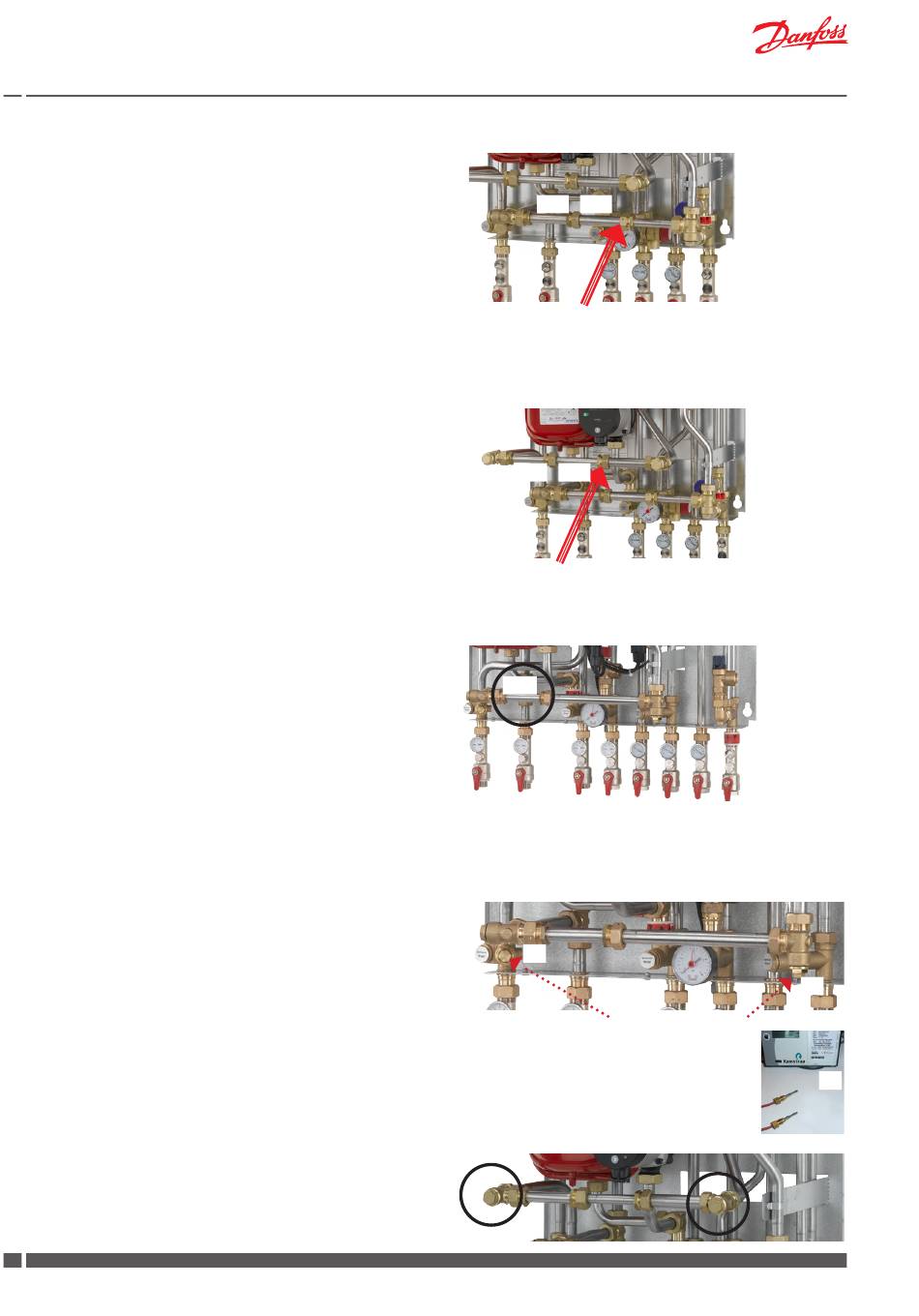

Installation du compteur de chaleur dans la sous-station avec gabarit
flexible de 3/4 x 110-165 mm
Installation du compteur de chaleur au niveau du retour de chauffage urbain
(fig.1)
Le compteur de chaleur peu aisément être installé sur site comme suit :
-
Fermez les vannes à bille des lignes de chauffage urbain et de
chauffage.
-
Desserrez les écrous à chaque extrémité du tube pour raccord 24
Retirez le tube pour raccord 24
serrez-le, n'oubliez pas les joints.
-
Pour les compteurs de chaleur d'une longueur totale de plus de 110 mm,
le tube du gabarit flexible 24
correspondre à la taille du compteur de chaleur.
-
Serrez l'écrou/le contre-écrou.
-
Après le montage du compteur de chaleur, n'oubliez pas de vérifier et
de serrer tous les raccordements de tubes avant la mise en service du
compteur de chaleur.
Pour l'installation du compteur de chaleur au niveau de la fourniture de chaleur
(fig.2), veuillez suivre les instructions ci-dessus.
Pour l'installation du compteur de chaleur au niveau de la fourniture de chaleur
et du retour de chauffage urbain, veuillez suivre les instructions ci-dessus.
Installation des compteurs de chaleur dans la sous-station avec gabarit
fixe de 3/4 x 110 mm
Installation des compteurs de chaleur (fig.3)
Le compteur de chaleur peu aisément être installé sur site comme suit :
-
Fermez les vannes à bille des lignes de chauffage urbain et de chauffage.
-
Desserrez les écrous à chaque extrémité du gabarit 13b et retirez-le.
-
Installez le compteur de chaleur, n'oubliez pas d'insérer les joints.
-
Après le montage du compteur de chaleur, n'oubliez pas de vérifier et
de serrer tous les raccordements de tubes avant la mise en service du
compteur de chaleur.
Montage de la sonde de température
Le compteur de chaleur est équipé en standard de sondes de température
permettant de mesurer les températures de débit du réseau et de retour.
Les sous-stations Akva Lux II VX sont conçues pour le montage de sondes de
température avec connexions M10x1 (reportez-vous à la photo à droite).
La sonde de débit d'alimentation est montée dans le doigt de gant de la sonde
sur la fourniture de chaleur (pos. A).
- Démontez le bouchon M10 (pos. A).
- Insérez une sonde de température dans le doigt de gant de la sonde.
- Serrez l'écrou de la sonde de température.
Montez la sonde de débit de retour dans le boîtier du compteur de chaleur (pos C)
ou dans le doigt de gant de la sonde sur le retour de chauffage urbain (pos. B).
Remarque :
Certaines versions sont équipées de bouchons ½".
16 DKDHR
, insérez le compteur de chaleur et
1
doit être desserré et déplacé afin de
2
Sous-stations Akva Lux II VX
Fig. 1
24
1
Desserrez l'écrou/le contre-écrou et le tube ajustable
24
réglable de 100 à 165 mm.
2
Fig. 2
.
1
24
24
1
Desserrez l'écrou/le contre-écrou et le tube ajustable
24
réglable de 100 à 165 mm.
2
Fig. 3
13b
Fig. 4
A
Douille de tube de ½"/M10x1 avec bouchon M10
VI.GP.Q2.04
24
2
2
Danfoss District Energy
B
C
