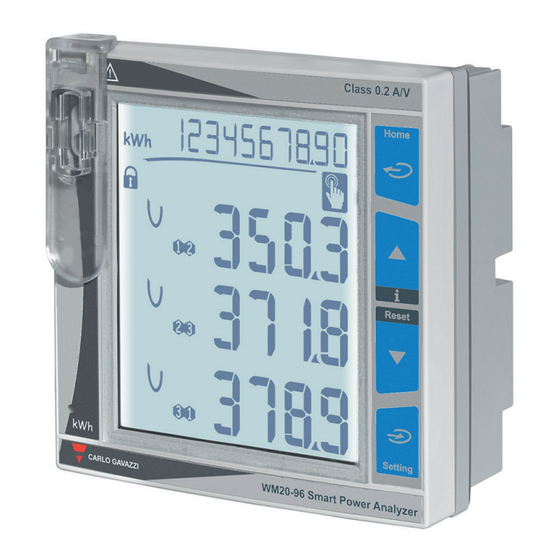

WM20
Analyseur de puissance pour systèmes triphasés
Description
WM20 est un analyseur de puissance modulaire
pour systèmes mono-, bi- et triphasés.
Il
est
constitué
d'un
composants: l'unité principale qui affiche le
mesures sur l'afficheur ACL et gère deux alarmes,
et deux modules accessoires, un avec des sorties
numériques et l'autre pour la communication.
Le module de sorties numériques associe des
alarmes à des sorties statiques ou relais et/ou
transmet des impulsions proportionnelles à la
consommation d'énergie.
Le module de communication vous permet de
configurer l'analyseur et de transmettre les données
en utilisant un protocole de communication
diffèrent selon la version.
Applications
Le WM20 peut être installé sur n'importe quel tableau de distribution pour contrôler la consommation d'énergie,
les principales variables électriques et la distorsion harmonique.
Dans le domaine de l'automation, le WM20 peut utiliser le module de communication avec protocole Profibus
aussi bien pour communiquer les données sur la consommation à des systèmes de supervision que pour les
gérer indépendamment si installé sur une machine.
Dans le domaine bâtiment, le WM20 peut être installé dans des architectures déjà existantes en utilisant le
module de communication avec protocole BACnet (sur RS485 ou Ethernet).
04/03/2019
WM20 DS FRA
maximum
de
trois
Avantages
•
Clarté. Le grand afficheur ACL rétroéclairé montre
clairement les mesures et les valeurs des paramètres de
configuration.
Simplicité. La fonction rotation de pages montre
•
automatiquement toutes les mesures en séquence sans
devoir utiliser le clavier. Un port optique est disponible
pour une configuration rapide de l'analyseur en utilisant
OptoProg (CARLO GAVAZZI).
•
Logiciel spécifique. Le WM20 peut être configuré et les
mesures visualisées depuis le logiciel de configuration
UCS (CARLO GAVAZZI). Le logiciel et les mises à jour
subséquentes sont gratuites.
•
Modularité. Il est possible d'ajouter deux modules
accessoires au WM20 selon les besoins. De cette
façon, l'analyseur étend ses capacités de contrôle et
communique les données à distance.
•
Flexibilité
de
communication.
communication est disponible dans les versions Modbus
RTU, Modbus TCP/IP, BACnet IP, BACnet MS/TP et
Profibus DP V0.
Installation rapide. Le WM20 et les modules accessoires
•
sont tous équipés de bornes amovibles. Les modules
peuvent être installés rapidement via les broches de
fixation rapide spécifiquement conçues.
Inviolabilité. L'accès à la configuration du WM20 peut
•
être bloqué. Les bornes et les modules accessoires
peuvent être scellés.
•
Flexibilité d'installation. WM20 est adapté aux
systèmes monophasés, biphasés, triphasés et wild-leg.
Le
module
de
1
Carlo Gavazzi Controls S.p.A.
