Caractéristiques techniques
Forme, dimensions
Poids
Matériaux
Bornes de raccordement
Eléments d'affichage
30
12.0.7 Construction
Boîtier en fonte d'aluminium pour applications générales ou, en option, boîtier en inox

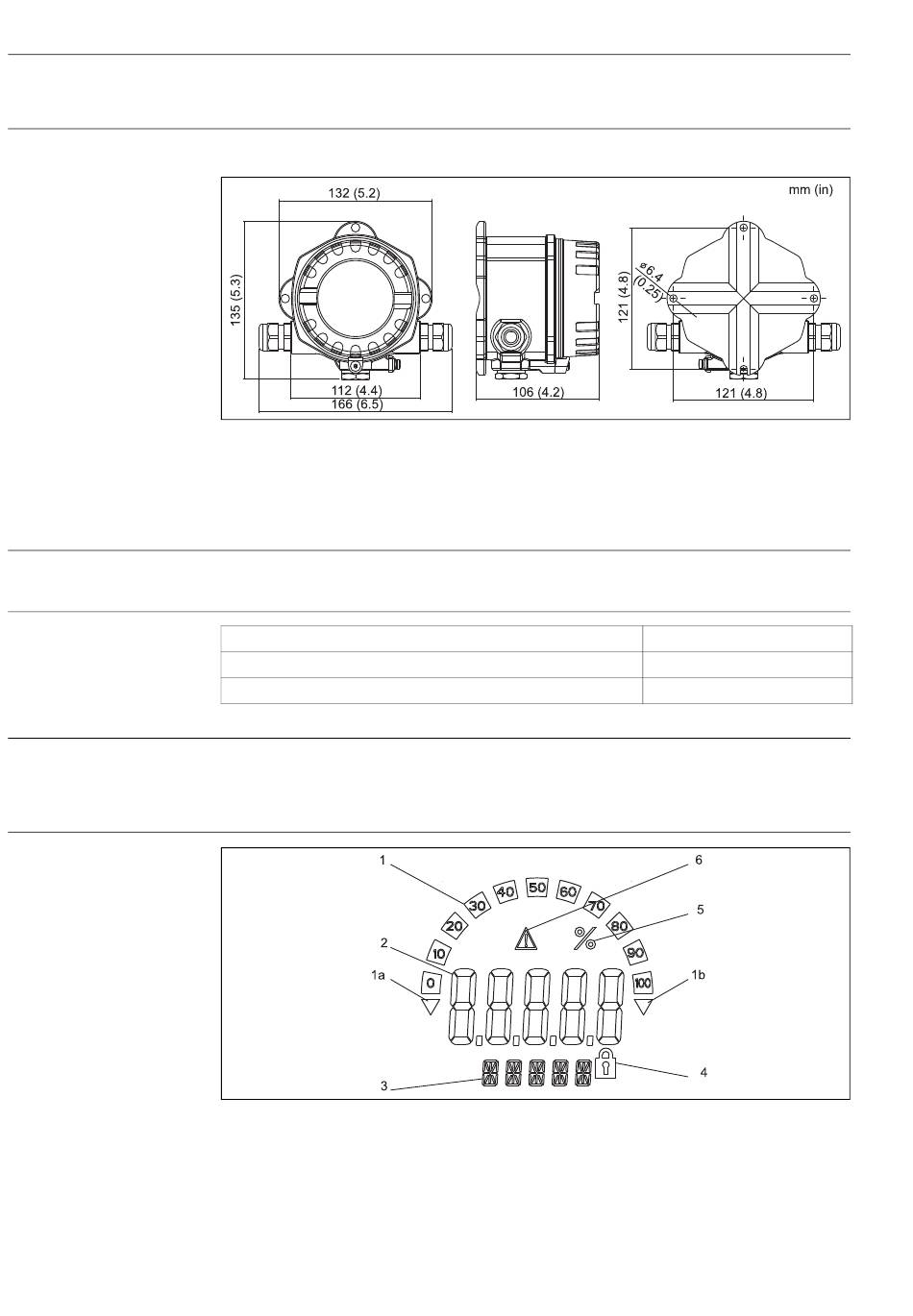

Fig. 15: Indications en mm (indications en inches entre parenthèses)
• Boîtier en aluminium pour applications générales ou, en option, boîtier en inox
• Compartiment de l'électronique et de raccordement dans le boîtier à une chambre
• Afficheur embrochable, orientable par pas de 90°
• env. 1,6 kg/3,5 lb (boîtier aluminium)
• env. 4,2 kg/9,3 lb (boîtier inox)
Boîtier
Fonte d'aluminium AlSi10Mg avec revêtement pulvérisé sur base polyester
Acier inox 1.4435 (AISI 316L), en option
Câbles jusqu'à max. 2,5 mm
12.0.8 Niveau d'affichage et de commande
Fig. 16: Affichage LCD de l'indicateur de terrain (éclairé, embrochable par pas de 90°)
Pos. 1 : Affichage du bargraph par pas de 10% avec indicateurs de dépassement des seuils inférieur (Pos. 1a) et supérieur (Pos. 1b) de la
gamme de mesure
Pos. 2 : Affichage de la valeur mesurée, hauteur des caractères 20,5 mm (0,8")
Pos. 3 : Affichage 14 segments pour les unités et les messages
Pos. 4 : Symbole "Programmation verrouillée"
Pos. 5 : Unité "%"
Pos. 6 : Symbole d'avertissement "Défaut"
2
(14 AWG) plus extrémité confectionnée
RIA14
Plaque signalétique
Aluminium AlMgl, anodisé noir
1.4301 (AISI 304)
