- Page 1 PA411 Répartiteur d'antenne Th Shure antenna combiner, PA411, user guide. Version: 1.1 (2020-I)
-
Page 2: Table Des Matières
Shure Incorporated Table of Contents Panneaux frontal et arrière PA411 Répartiteur d'antenne Connexions pour l’alimentation et les signaux HF Informations importantes sur le produit Accessoires en option et pièces de rechange CONSIGNES DE SÉCURITÉ IMPORTANTES PRÉCAUTIONS DE SÉCURITÉ Caractéristiques Description générale RENSEIGNEMENTS SUR L’OCTROI DE LICENCE... -
Page 3: Informations Importantes Sur Le Produit
Shure Incorporated PA411 Répartiteur d'antenne Informations importantes sur le produit CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ces consignes. CONSERVER ces consignes. OBSERVER tous les avertissements. SUIVRE toutes les consignes. NE PAS utiliser cet appareil à proximité de l’eau. NETTOYER UNIQUEMENT avec un chiffon sec. NE PAS obstruer les ouvertures de ventilation. Laisser des distances suffisantes pour permettre une ventilation adé quate et effectuer l’installation en respectant les instructions du fabricant. NE PAS installer à proximité d’une source de chaleur telle qu’une flamme nue, un radiateur, une bouche de chaleur, un poêle ou d’autres appareils (dont les amplificateurs) produisant de la chaleur. Ne placer aucune source à flamme nue ... -
Page 4: Précautions De Sécurité
Shure Incorporated Pour réduire les risques d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité. Ne pas essayer de modifier ce produit. Une telle opération est susceptible d’entraîner des blessures ou la défaillance du produit. Utiliser ce produit dans sa plage de températures de fonctionnement spécifiée. 低功率電波輻射性電機管理辦法 第十二條 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功 能。 第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使 用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機 設備之干擾。 PRÉCAUTIONS DE SÉCURITÉ Les résultats possibles d'une utilisation incorrecte sont marqués par l'un des deux symboles—AVERTISSEMENT et AT TENTION—selon l'imminence du danger et la sévérité des dommages. AVERTISSEMENT : L'ignorance de ces avertissements peut causer des blessures graves ou la mort suite à une utilisation incorrecte. ATTENTION : L'ignorance de ces mises en garde peut causer des blessures modérées ou des dégâts matériels suite à une utilisation incorrecte. -
Page 5: Description Générale

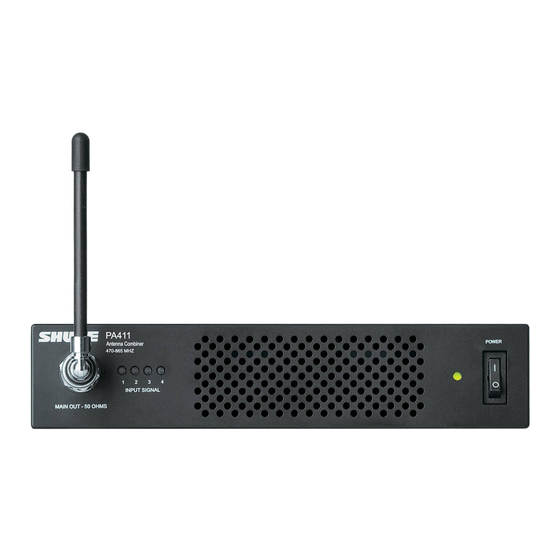

Shure Incorporated Description générale Le répartiteur d’antenne Shure PA411 distribue l’alimentation c.c. et le signal HF à un maximum de quatre émetteurs Shure ® PSM 300. Le système en demirack compact réduit considérablement le nombre d’antennes et de blocs d’alimentations requis lorsque l’on utilise plusieurs systèmes. Composants fournis • (1) Répartiteur d’antenne PA411 • (1) Câble répartiteur d’alimentation 1x4 • (1) Bloc d’alimentation PS60 • (1) Kit de montage en rack • (1) Adaptateur traversant BNC • (4) Câbles coaxiaux BNCBNC de 22 po Remarque : l’antenne n’est pas incluse. Utiliser l’antenne fournie avec les émetteurs PSM ou une autre antenne de la plage de fréquences appropriée. Panneaux frontal et arrière ① Connecteur d’antenne Utiliser l’antenne quart d’onde fournie avec l’émetteur P3T ou toute autre antenne Shure ... -
Page 6: Connexions Pour L'alimentation Et Les Signaux Hf
Shure Incorporated Vert : signal HF présent ② Témoins HF à LED Rouge : surcharge du signal HF Verte : sous tension ③ LED d’alimentation Verte/rouge clignotante : surcharge de la sortie d’alimentation ④ Interrupteur d’alimentation ⑤ Entrée d’alimentation Nécessite un bloc d’alimentation Shure PS60 ⑥ Sortie d’alimentation Nécessite un câble d’alimentation Shure PS411PC pour alimenter les émetteurs ⑦... - Page 7 Shure Incorporated 7/12...
-
Page 8: Accessoires En Option Et Pièces De Rechange
Shure Incorporated Accessoires en option et pièces de rechange Câble répartiteur d’alimentation 1x4 PS411-PC 22 in. BNC-BNC Coaxial Cable 95K2035 Câble coaxial BNCBNC 2 pi UA802 Câble coaxial BNCBNC 6 pi UA806 Câble coaxial BNCBNC 25 pi UA825 Câble coaxial BNCBNC 50 pi UA850 Câble coaxial BNCBNC 100 pi... -
Page 9: Caractéristiques
Shure Incorporated Antenne 1/2 onde (740-814 MHz) UA8-740-814 Antenne 1/2 onde (750-822 MHz) UA8-750-822 Antenne 1/2 onde (774-865 MHz) UA8-774-865 Kit de montage en rack unique RPW503 Kit de montage en rack double RPW504 Caractéristiques Alimentation 15V c.c. Sortie c.c. 12V c.c. (x4) Intensité... -
Page 10: Renseignements Sur L'octroi De Licence
Shure Incorporated Seuil de détection minimum de témoin LED 3 dBm ±1,5 dB Seuil de la LED de surcharge RF 17,5 dBm ±1 dB Impédance 50 Ω Sortie HF Plage de fréquences RF 470 à 865 MHz Point d'interception de sortie (OIP3) 48 dBm, typique Type de connecteur Impédance... -
Page 11: Homologations
Homologué selon la partie 74 des réglementations FCC. Homologué par ISED au Canada selon RSS-123 et RSS-102. Code FCC : DD4PA411A. IC : 616A-PA411A. La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visiter www.shure.com La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance Représentant agréé européen :... - Page 12 Shure Incorporated Téléphone : +49-7262-92 49 0 Télécopie : +49-7262-92 49 11 4 Courriel : info@shure.de 12/12...
