Description générale

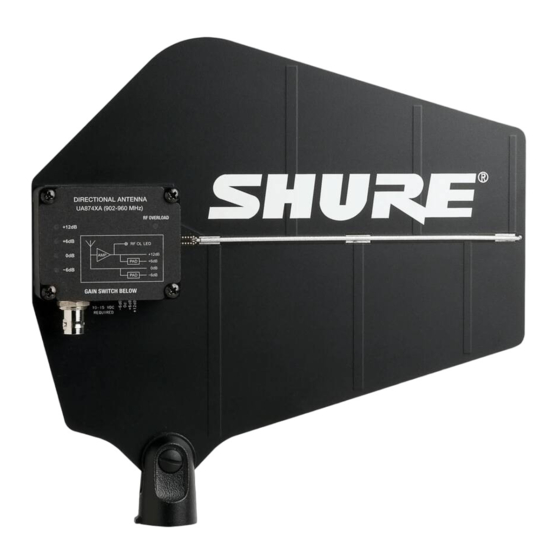

L'antenne UA874 de Shure utilise un réseau de dipôles log-périodique afin
d'offrir une meilleure réception lorsqu'elle est pointée vers la zone de couver-
ture désirée. Un amplificateur intégré et quatre réglages de gain compensent
divers degrés de perte de signal du câble coaxial. L'antenne UA874 peut
être installée sur un pied de microphone, suspendue au plafond ou montée
sur un mur à l'aide de la pince micro intégrée.
Caractéristiques
•
L'amplificateur faible bruit compense la perte d'insertion dans le câble
coaxial
Interface
① Sélecteur de gain
Régler le sélecteur de gain pour compenser la perte calculée du câble en fonction du type de câble utilisé et de la longueur de celui-ci.
Attention : Il peut y avoir une légère perte de niveau RF quand on change le réglage du gain.
② LED de mode de gain
Indique le réglage actuel du sélecteur de gain.
③ LED de surcharge RF
Indique qu'un signal RF de forte intensité surcharge l'amplificateur d'antenne, entraînant une distorsion ou de mauvaises performances. Augmenter la distance
entre l'antenne et l'émetteur ou réduire le réglage du gain de l'antenne.
REMARQUE : La LED de surcharge RF ne fonctionne pas pour les réglages de gain passif (-6 dB ou 0 dB).
④ Connecteur BNC
Brancher à un récepteur ou un répartiteur d'antenne avec des entrées RF qui fournissent une polarisation de 10 à 15 V c.c.
Instructions d'installation
1. Installer l'antenne à un endroit qui respecte les directives de câblage et
de placement de l'antenne.
2. Monter l'antenne sur un pied de microphone ou utiliser les trous de
montage pour la suspendre au plafond.
©2017 Shure Incorporated
•
Compatible avec les récepteurs sans fil et les répartiteurs d'antenne
Shure qui fournissent une polarisation de 10 à 15 V c.c.
•
L'adaptateur fileté intégré permet un montage facile sur les pieds de
microphone
•
Sélecteur de gain à quatre positions
•
Qualité, robustesse et fiabilité de Shure
Remarque : l'antenne fonctionne uniquement avec une polarisation de 10
à 15 V c.c., même pour des réglages de gain (« passif ») de -6 dB et 0 dB.
3. Pour les installations extérieures, utiliser les trous de montage pour
consolider l'antenne contre l'action du vent.
4. Orienter l'antenne vers la zone de couverture prévue.
UA874V
Antenne directive amplifi e
1/3
