4.15
NL

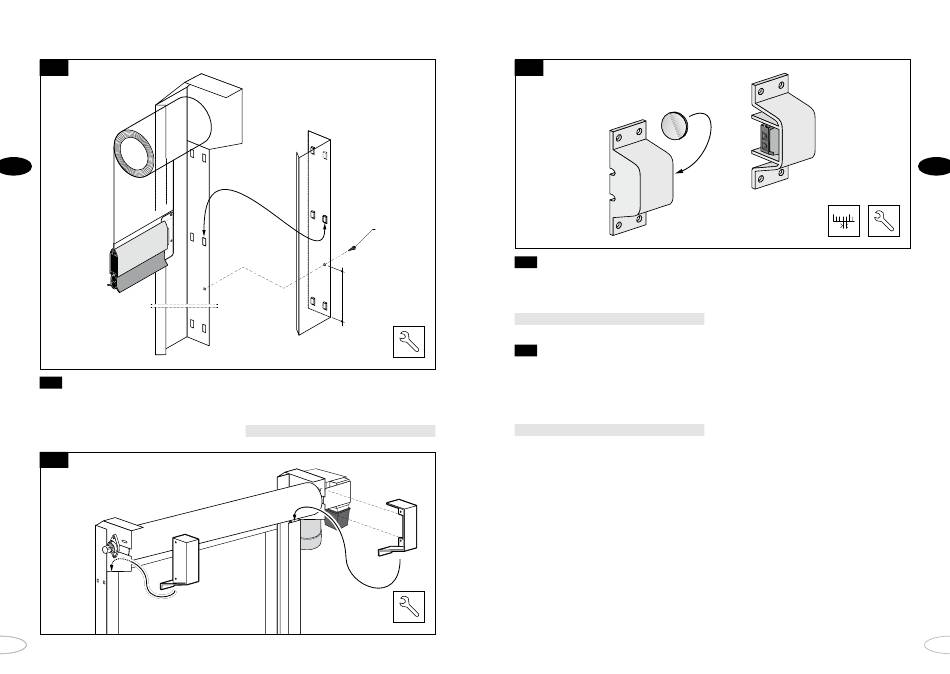

4.16 Montage van wandgeleiding afdekkappen
1. Haak de wandgeleider afdekkappen aan de
wandgeleidingen en borg deze met een
plaatschroef op ca. 400 mm boven de vloer.
4.17
66
borgschroef
400
2. Monteer de veiligheidskappen met M8 bouten.
Zie fig. 4.17
4.18
4.19 Montage van de veiligheidsfotocel
1. Monteer de veiligheidsfotocel en de
reflector in de voorgeboorde gaten.
Zie fig. 4.18 en 3.1
4.20 Montage aansluitkastje voor de sluitkantbeveiliging
1. Bevestig het aansluitkastje voor de spiraal-
kabel van de sluitkantbeveliging op de
afdekkap van de wandgeleiding. De beves-
tigingsgaten zijn voorgeboord.
Zie fig. 3.1
NL
67
