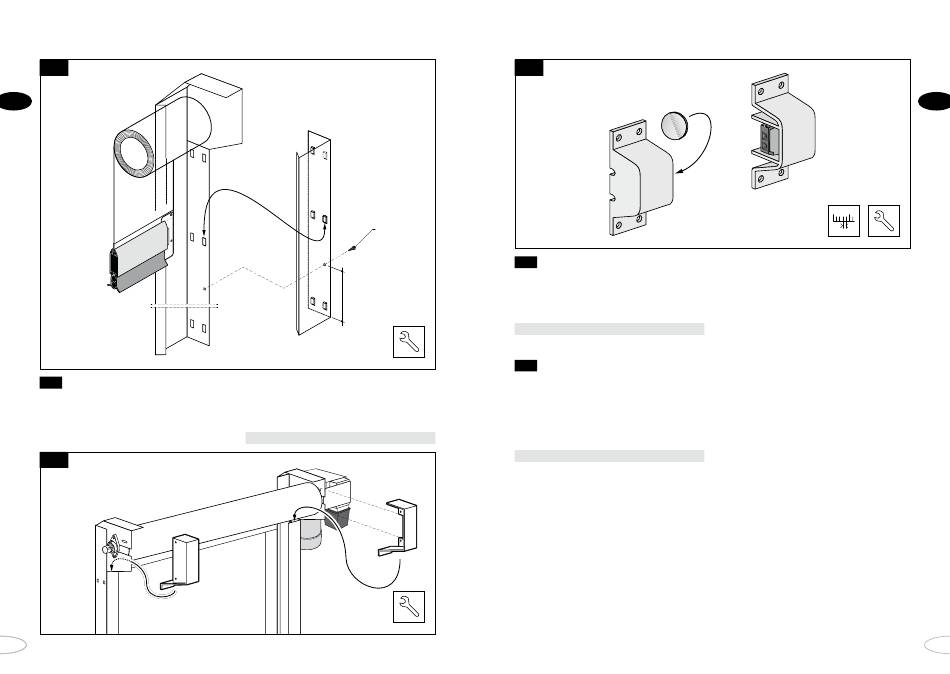

4.16 Installation von Wandführungshauben
1. Haken Sie die Wandführungshauben an die
Wandverkleidungen und sichern Sie sie mit
einer selbstschneidenden Schraube 400
mm über dem Boden.
4.17
30
Sicherungs-
schraube
400
2. Befestigen Sie die Sicherheitsabdeckun-
gen mithilfe von M8-Schrauben.
Abb. 4.17
4.18
4.19 Installieren der Sicherheitsfotozelle
1. Installieren Sie die Sicherheitsfotozelle
und den Reflektor in den vorgebohrten
Löchern.
Siehe Abb. 4.18 und 3.1
4.20
Installieren des Anschlusskastens für die Schließkantensicherheitsvorrichtung
1. Befestigen Sie den Anschlusskasten
für das Spiralkabel der Schließkanten-
sicherheitsvorrichtung an der Haube der
Wandführung. Die Befestigungslöcher
sind vorgebohrt.
Abb. 3.1
