RACCORDEMENT ÉLECTRIQUE ET PRESSION
4.1 Raccordement du capteur de pression
Un régulateur de pression est monté câblé d'usine sur le caisson.
Les prises de pression de son capteur sont raccordées d'usine tel que :
• Prise de pression (-) = mesure de type « dépression » sur le caisson de ventilation.
• Prise de pression (+) = mesure de la pression atmosphérique.
4.2 Alimentation électrique
Pour limiter les perturbations électromagnétiques, le câble d'alimentation ne doit pas circuler le long du
câble moteur.
• Sections mini des conducteurs :
- 1.5 mm² pour versions avec motorisation ≤ 0.75kW : HUCF ECO PR 025, 045.
- 2.5 mm² pour versions avec motorisation ≥ 1.1kW : HUCF ECO PR 055, 080, 110.
• Couple de serrage nominal sur bornes à vis de l'inter-sectionneur : 1 Nm.
Dans le cas d'une installation de désenfumage, il ne doit pas toucher les parties métalliques de l'installa-
tion soumises à une température élevée lors du fonctionnement désenfumage.

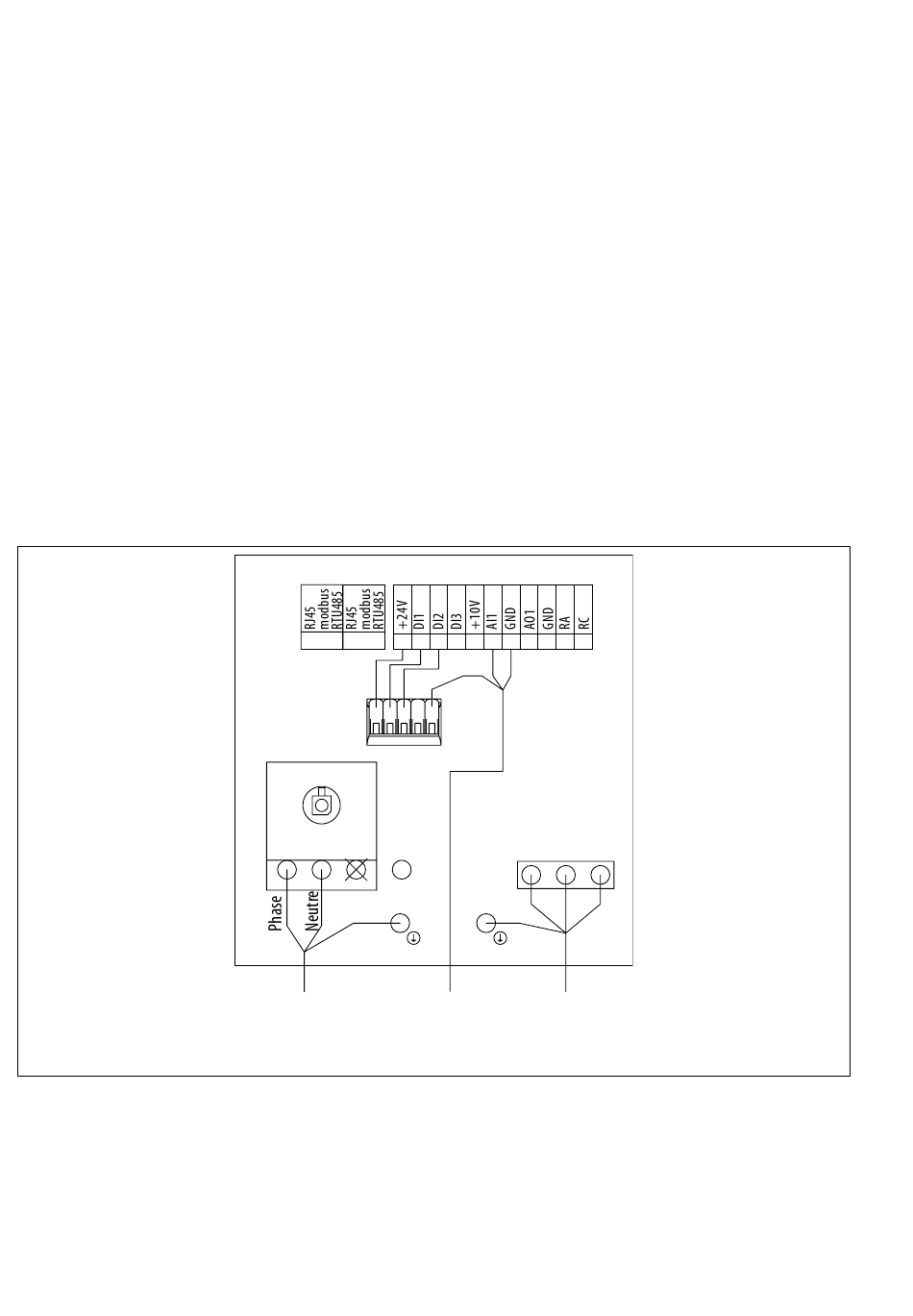

Version alimentation monophasée 230V 50Hz
Raccorder les conducteurs phase L /neutre N sur les bornes de l'interrupteur + conducteur de terre.
Variateur de fréquence VFIK
IOIOI
IOIOI
1 2 3 4 5 6 7 8 9
L1/L L2/N L3
EMC
Terre
Câblage usine
Alimentation
électrique
régulateur
230V 50/60Hz
VCHV-A
7/16
10
11
2 3
1
U
V
W
Câblage usine
du moteur
NT00000627-HUCF-ECO-PR-200917
