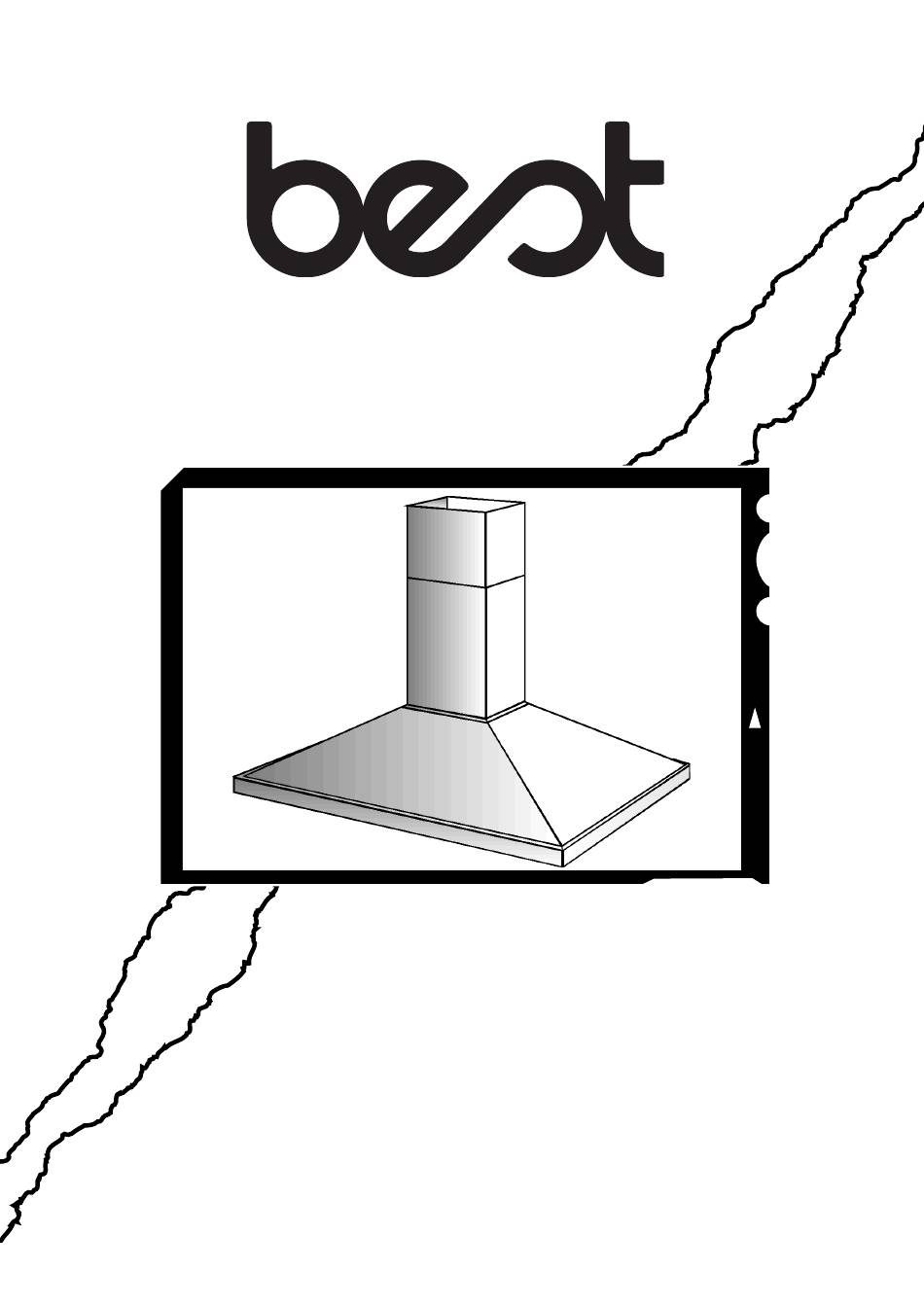

Page 1
Model IS42 ENGLISH........2 FRANÇAIS.........11 ESPAÑOL........20 In USA - BEST Hartford, Wisconsin In CANADA - BEST Drummondville, QC, Canada REGISTER YOUR PRODUCT ONLINE AT : www.BestRangeHoods.com/register For additional Information visit www.BestRangeHoods.com - 1 -...
Page 2
READ AND SAVE THESE INSTRUCTIONS INTENDED FOR DOMESTIC COOKING ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
Page 3
The motor will restart when it cools down. If the motor continues to shut off and restart, have the hood serviced. 8. For best capture of cooking impurities, the bottom of the hood should be a minimum of 24" and a maximum of 30" above the cooking surface.
Page 4
PREPARE THE HOOD Unpack hood and check contents. You should receive: 1 - Hood DUCT COLLAR 1 - Decorative Flue Assembly 1 - Support Frame 1 - Parts Bag (B080810004) containing: 4 - Mounting Screws (6 x 70mm) 8 - Washers Ø 6.4mm 4 - Washers Ø...
Page 5
INSTALL THE DUCTWORK ROOF CAP 8” ROUND DUCT NOTE: To reduce the risk of fire, use only metal ductwork. 1. Decide where the ductwork will run between the hood and the outside. 8” ROUND 2. A straight, short duct run will allow the hood ELBOW EAVE to perform most efficiently.
Page 6
CONNECT DECORATIVE FLUE MOUNTING SCREWS (3.9x9.5mm) 1. Secure the upper flue to the upper support frame with the mounting screws (3.9x9.5mm). 2. Insert the lower flue moving it completely towards the top and fix it temporarily with retaining screw (3.9x9.5mm). UPPER FLUE INSERT THE LOWER FLUE RETAINING...
Page 7
WIRING WIRING BOX COVER Note: This range hood must be properly grounded. The unit should be installed by a qualified electrician in accordance with all applicable national and local electrical codes. 1. Remove the wiring box cover. Remove a knockout from the wiring box. 2.
Page 8
MAINTENANCE Proper maintenance of the Range Hood will assure proper performance of the unit. Grease Filters The grease filters should be cleaned fre- quently. Use a warm detergent solution. Grease filters are dishwasher safe. GREASE FILTERS To take off the grease filters: at the handle, push the stop inwards and pull the filters downwards.
Page 9
OPERATION BLOWER LIGHT ON / OFF SWITCH BLOWER Controls SWITCH SPEED The hood is operated using the slide controls CONTROL under the front edge of the hood. The light switch turns the halogen lights on and off. The blower on / off switch turns the blower on PILOT to the running speed set by the blower speed LAMP...
Page 10
ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such products will be free from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
Page 11
LISEZ ET CONSERVEZ CES INSTRUCTIONS SEULEMENT POUR UTILISATION DOMESTIQUE AVERTISSEMENTS POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES: 1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à...
Page 12
4. Utilisez un extincteur SEULEMENT si: A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le mode d’emploi. B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé. C.
Page 13
PREPAREZ LA HOTTE Enlever la hotte dans l’emballage et controller le contenu. Vous devez recevoir : COLLIER 1 - Hotte D’EVACUATION 1 - Conduit décoratif 1 - Structure de support 1 - Sachet (B080810004) avec: 4 - Vis d’assemblage (6 x 70mm) 8 - Rondelles Ø...
Page 14
INSTALLATION DU SYSTEME COUVERCLE DU TOIT D’EVACUATION TUYAU ROND DE 8” REMARQUE: Pour réduire les risques d’incendie, n’utilisez que des tuyaux en métal. 1. Décidez où le tuyau doit être installé, entre votre hotte et l’extérieur. COUDE ROND DE 8” T R O U 2.
Page 15
ASSEMBLAGE DU CONDUIT VIS D’ASSEMBLAGE DECORATIF (3.9x9.5mm) 1. Fixez le conduit supérieur à la structure de support du haut avec les vis d’assemblage (3.9x9.5mm). 2. Installer le conduit inférieur pour qu’il touche le plafond et le fixer provisoirement CONDUIT à l’aide d’assemblage SUPERIEUR...
Page 16
INSTALLATION ELECTRIQUE COUVERCLE DE LA BOÎTE DE CONNEXION Remarque: Ce modèle de hotte doit être relié à la terre correctement. Cet article devrait être installé par un électricien qualifié selon les lois nationales et locales en matière d’électricité. 1. Enlevez le couvercle de la boîte de connexion électrique.
Page 17
REPLACEMENT DU BORD INFERIEUR 1. Enlevez les quatre (4) vis de l’interiéur de votre hotte. 2. Enlevez le bord en poussant vers le bas. 3. Faites glisser le nouveau bord vers le haut sur votre hotte. 4. Remettez les quatre vis que vous aviez enlevées au paragraphe 1.
Page 18
FONCTIONNEMENT INTERRUPTEUR DE INTERRUPTEUR LA LUMIÈRE Commandes ON/OFF DU VENTILATEUR Votre hotte fonctionne grâce à des interrupteurs que vous faites glisser sur le devant de votre BOUTON RÉGLANT hotte. LA VITESSE DU VENTILATEUR L’interrupteur de la lumière allume et éteint les lampes halogènes.
Page 19
GARANTIE LIMITÉE DE UN AN DE BEST Broan-NuTone LLC (Broan-NuTone) garantit à l'acheteur original que les produits BEST vendus en vertu de la présente sont libres de tout vice de matériau ou de fabrication pour une période de un an à compter de la date d'achat originale. CETTE GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES TACITES DE VALEUR MARCHANDE OU D'ADAPTATION À...
Page 20
LEA Y CONSERVE ESTAS INSTRUCCIONES INDICADO PARA EL USO EN COCINAS DOMESTICAS ADVERTENCIA PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS: 1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.
Page 21
ADVERTENCIA 1. Para uso en interiores. 2. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en espacios cerrados por paredes o techos, áticos, espacios angostos o garajes. 3.
Page 22
PREPARE LA CAMPANA Sacar la campana de l’embalaje y controlar el contenido. Recivireis: CASQUILLO 1 - Campana 1 - Tubo decorativo 1 - Armazón de soporte 1 - Bolsita (B080810004) con: 4 - Tornillos de montaje (6 x 70mm cabeza redonda) 8 - Arandelas Ø...
Page 23
INSTALACION DEL TUBO DE CUBIERTA DEL TEJADO EXTRACCION TUBO DE 8” DE DIÁMETRO NOTA: para evitar el riesgo de incendio, use solamente material de metal. 1. Decida donde va a colocar el tubo de MANGUITO extracción entre la campana y la parte DE 8”...
Page 24
INSTALACION DEL TUBO TORNILLOS PARA EL DECORATIVO MONTAJE (3.9x9.5mm) 1. Sujete el tubo superior a la parte superior de la estructura de soporte de madera en la pared con los tornillos para el montaje (3.9x9.5mm). 2. Introduzca el tubo inferior hasta hacerlo TUBO tocar el techo, y fíjelo momentáneamente SUPERIOR...
Page 25
INSTALACION ELECTRICA TAPA DE CONEXIÓN ELÉCTRICA Nota: Este tipo de campana tiene que ser conectada a tierra cuidadosamente. La unidad debe instalarla un técnico electri- cista siguiendo las normas nacionales y locales. 1. Quite la tapa de la caja de conexión eléctrica y saque un cable.
Page 26
CAMBIO DEL PANEL INFERIOR 1. Quite los cuatro (4) tornillos del interior de la campana. 2. Quite el panel tirando de él hacia abajo. 3. Introduzca el panel nuevo por el interior de la campana empujandolo hacia arriba. 4. Vuelva a poner los tornillos que ha quitato anteriormente.
Page 27
FUNCIONAMIENTO MANDO DE ENCENDIDO Y APAGADO DEL ASPIRADOR Mandos INTERRUPTOR La campana se pone en funcionamiento DA LUZ usando los mandos situados abajo de la parte frontal de la campana. CONTROL DE LA VELOCIDAD DEL El interruptor sa luz enciende y apaga las ASPIRADOR lámparas halógenas.
Page 28
GARANTIA BEST POR UN AÑO Broan-NuTone LLC (Broan-NuTone) garantiza al consumidor-comprador de sus productos BEST que dichos productos no tendrán defectos en los materiales o fabricación, durante un periodo de un año a partir de la fecha de la compra.NO HAY OTRO TIPO DE GARANTIAS QUE INCLUYAN O SE LIMITEN EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE CAPACIDAD COMERCIAL O CONVENIENCIA PARA UN PROPOSITO ESPECIFICO.
Page 29
SERVICE PARTS MODEL IS42 - Parts for stainless steel models shown. For service parts for black, white, polished brass, or brushed copper models, call Broan Customer Service. KEY NO. PART NO. DESCRIPTION B08091633 N. 3 Grease Filters (70x100cm models) B08087132 N.
Page 30
LISTE PIECES DE RECHANGE MODELE IS42 - Ci-dessous liste pièces de rechange pour hottes en inox. Pour les pièces de recharge des modèles de couleurs noir, blanc, laiton jaune poli, cuivre brossé, contacter Broan Customer Service. PART NO. DESCRIPTION B08091633 N.
Page 31
LISTA DE PIEZAS DE RECAMBIO MODELO IS42 - Aquí aparecen solamente las piezas de recambio para campanas de acero inoxidable, si desean las piezas de recambio de los modelos en blanco, negro, latón lustrado ó cobre acepillado, pónganse en contacto con el servicio al cliente de Broan.
Page 32
SERVICE PARTS - LISTE PIECES DE RECHANGE -LISTA DE PIEZAS DE RECAMBIO MODEL IS42 04306944/6...
