Régulateur De Refroidisseur (Pl-C1050-Chl) - Prolon C1050 Serie Guide De Démarrage

Régulateur de refroidisseur
-20 to 50 °C (-4 to 122 °F ) Sans condensation
8
REV 2.0 / PL-QCK-C1050-FR

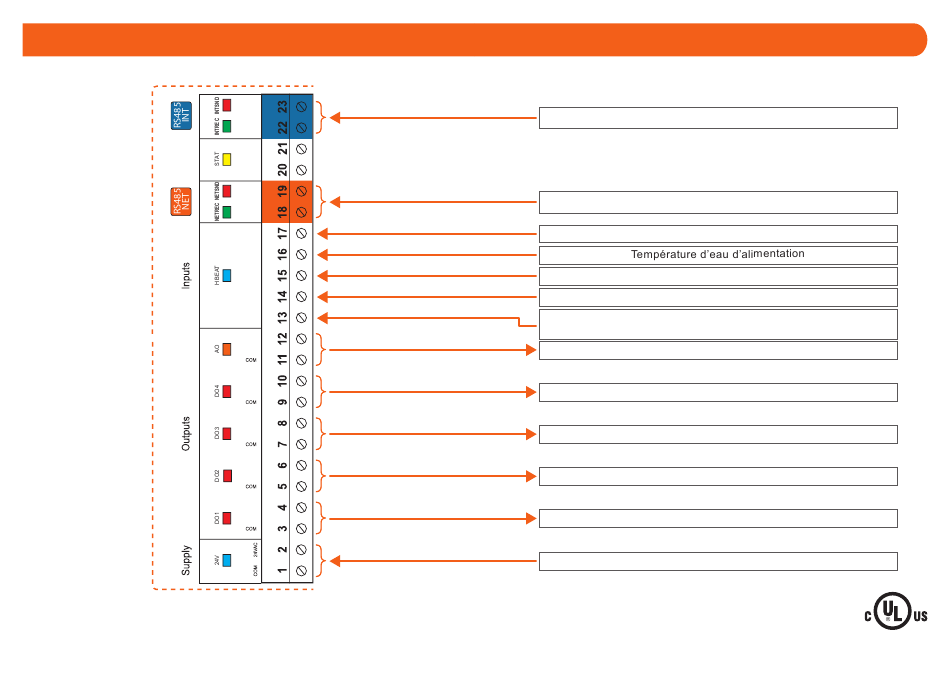

(PL-C1050-CHL)
+ +
INT INT
- -
24VAC 24VAC
COM COM
A A
NET NET
B B
DI DI
UI3 UI3
COM COM
UI2 UI2
UI1 UI1
AO AO
DO4 DO4
DO3 DO3
DO2 DO2
DO1 DO1
Port INT: Communication réseau RS485 entrante (Modbus) Port INT: Communication réseau RS485 entrante (Modbus)
Port NET: Communication réseau RS485 entrante (Modbus) Port NET: Communication réseau RS485 entrante (Modbus)
Preuve de pompe Preuve de pompe
Neutre pour toutes les entrées Neutre pour toutes les entrées
Température d'eau de retour Température d'eau de retour
Température d'eau d'entrée au condenseur (cond. à eau)/ Température d'eau d'entrée au condenseur (cond. à eau)/
Température extérieure (cond. à air) Température extérieure (cond. à air)
Refroidisseur 3 Refroidisseur 3
Refroidisseur 2 Refroidisseur 2
Refroidisseur 1 Refroidisseur 1
Source d'alimentation du régulateur (24 VAC) Source d'alimentation du régulateur (24 VAC)
cULus Listed; UL 916 Energy Management Equipment, File E364757, Vol.1
REV 2.0 / PL-QCK-C1050-FR
Pompe 2 Pompe 2
Pompe 1 Pompe 1
9
