07/09 MN03402001Z-FR
h
Attention !
Les différents potentiels "zéro Volt" de la passerelle et des
modules d'alimentation SmartWire sont câblés à un point
neutre commun (masse).
Module d'alimentation SmartWire
b
a
d

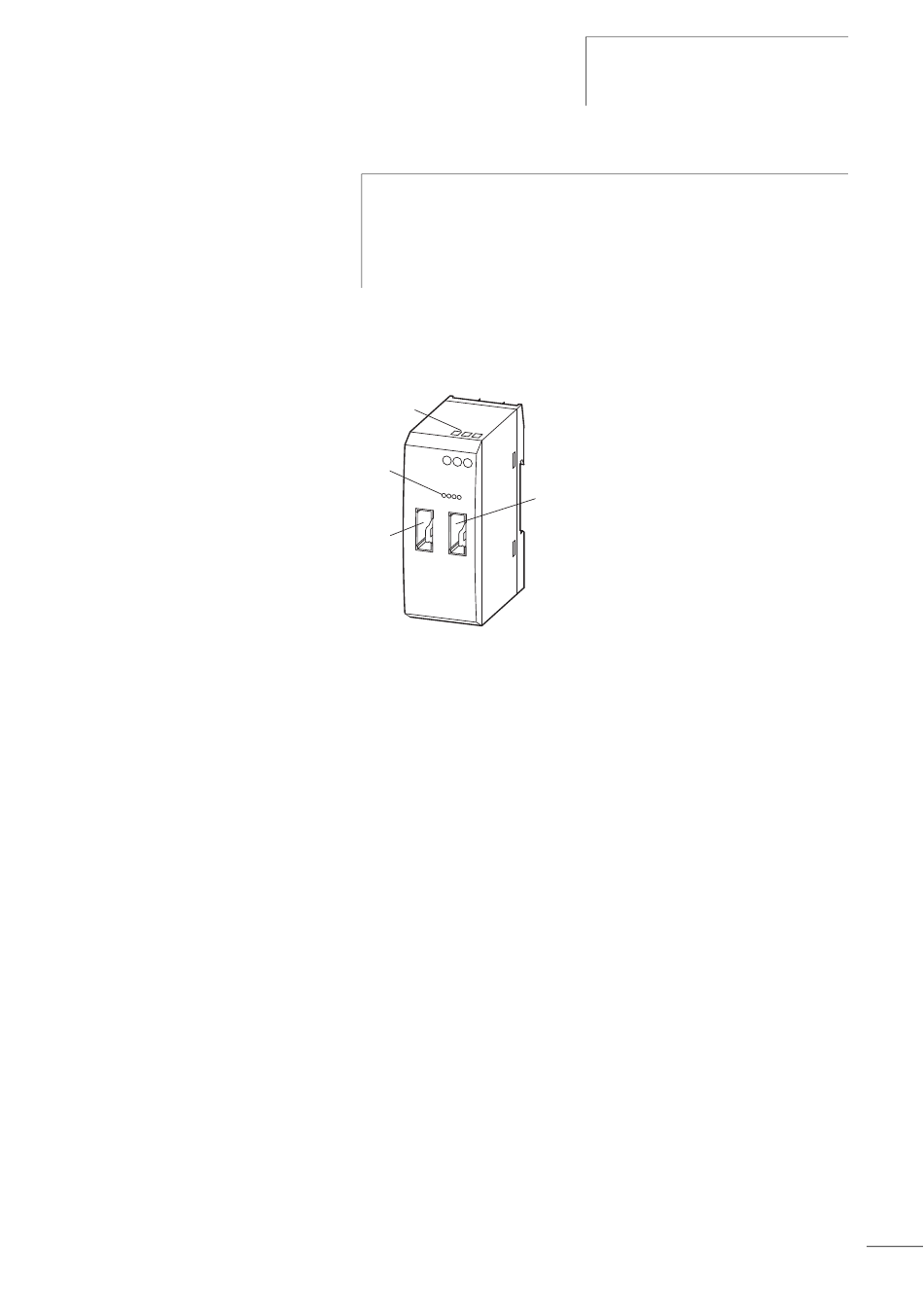

Figure 10 : Raccordement du module d'alimentation SmartWire
a LED verte Power-Aux
b Bornes de raccordement Aux
c Prise OUT pour câble de connexion SmartWire
d Prise IN pour câble de connexion SmartWire
Raccordez le câble de connexion SmartWire 6 pôles à la
X
prise IN d.
La continuité de la liaison vers le module SmartWire pour
DILM suivant est assurée à partir de la prise OUT c.
Via les bornes de raccordement Aux b 24 V et 0 V,
X
raccordez à nouveau la tension auxiliaire 24 V DC
destinée aux bobines des contacteurs.
Les bornes de raccordement sont conçues pour des câbles
AWG22 à AWG16 et des conducteurs souples de 0,5 à
2
1,5 mm
de section. Ces bornes requièrent un couple de
serrage de 0,6 Nm.
Installation électrique
c
27
