07/09 MN03402001Z-FR
180
160
a
140
120
100
80
60
40
20
0
1
2
3

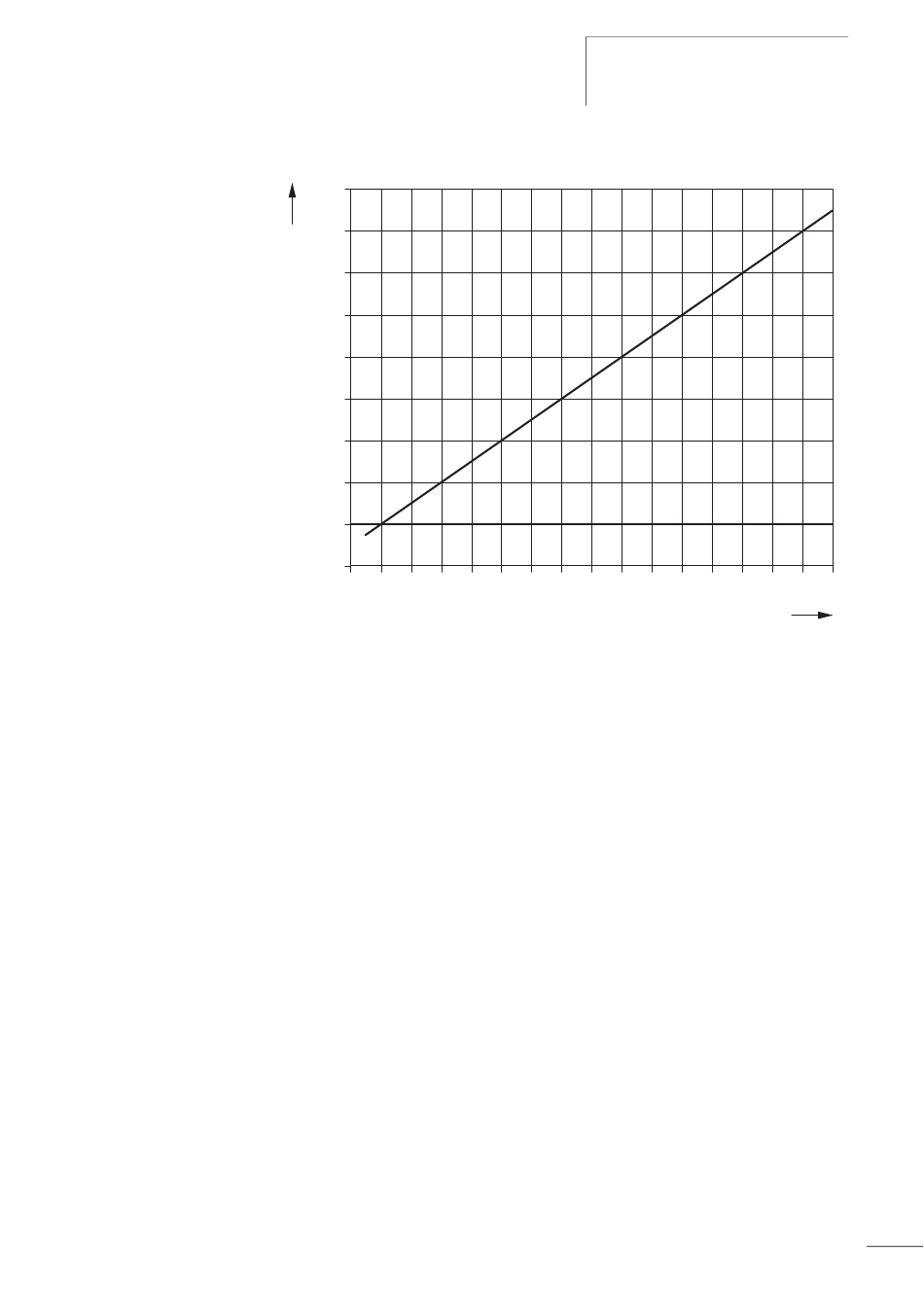

Figure 5: Temps de réaction du système SmartWire (Worst Case)
a Temps de réaction, en ms
b Nombre de participants
c Lecture
d Ecriture
Si l'état de commutation des contacteurs ne change pas, le
temps de lecture peut être réduit jusqu'à 60 % du pire des
cas ("Worst Case").
Partie puissance SmartWire
Le système SmartWire est alimenté à l'aide d'un bloc
d'alimentation 24 V DC. Ce bloc alimente aussi bien la
passerelle que les bobines des contacteurs.
La passerelle est protégée (protection ligne) par un fusible de
1 A gG/gL ou un disjoncteur modulaire de 1 A avec
caractéristique C.
Directives d'étude concernant
le système SmartWire
4
5
6
7
8
9
c
d
10 11 12 13 14 15 16
b
21
