Nivocompact FTC 131 Z, FTC 331 Z
Raccordement d'un Nivocompact avec électronique EC 23 Z
(raccordement 3 fils NPN) pour tension continue
La charge raccordée à la borne 3 est commutée sans contact et de ce fait sans
rebond par le biais d'un transistor.
En mode normal, le signal à la borne 3 est négatif.
En alarme de niveau et en cas de coupure de courant, le transistor bloque.
Le circuit de charge entre les bornes 2 et 3 est protégé contre les surcharges et les
courts-circuits. Le transistor bloque en cas de surcharge ou de court-circuit.
Lors du raccordement d'un appareil à forte inductance : prévoir une limitation des
pics de tension.
Raccordement
Commutation par
transistor pour la charge
Protection contre les
courts-circuits
Protection contre les
pics de tension

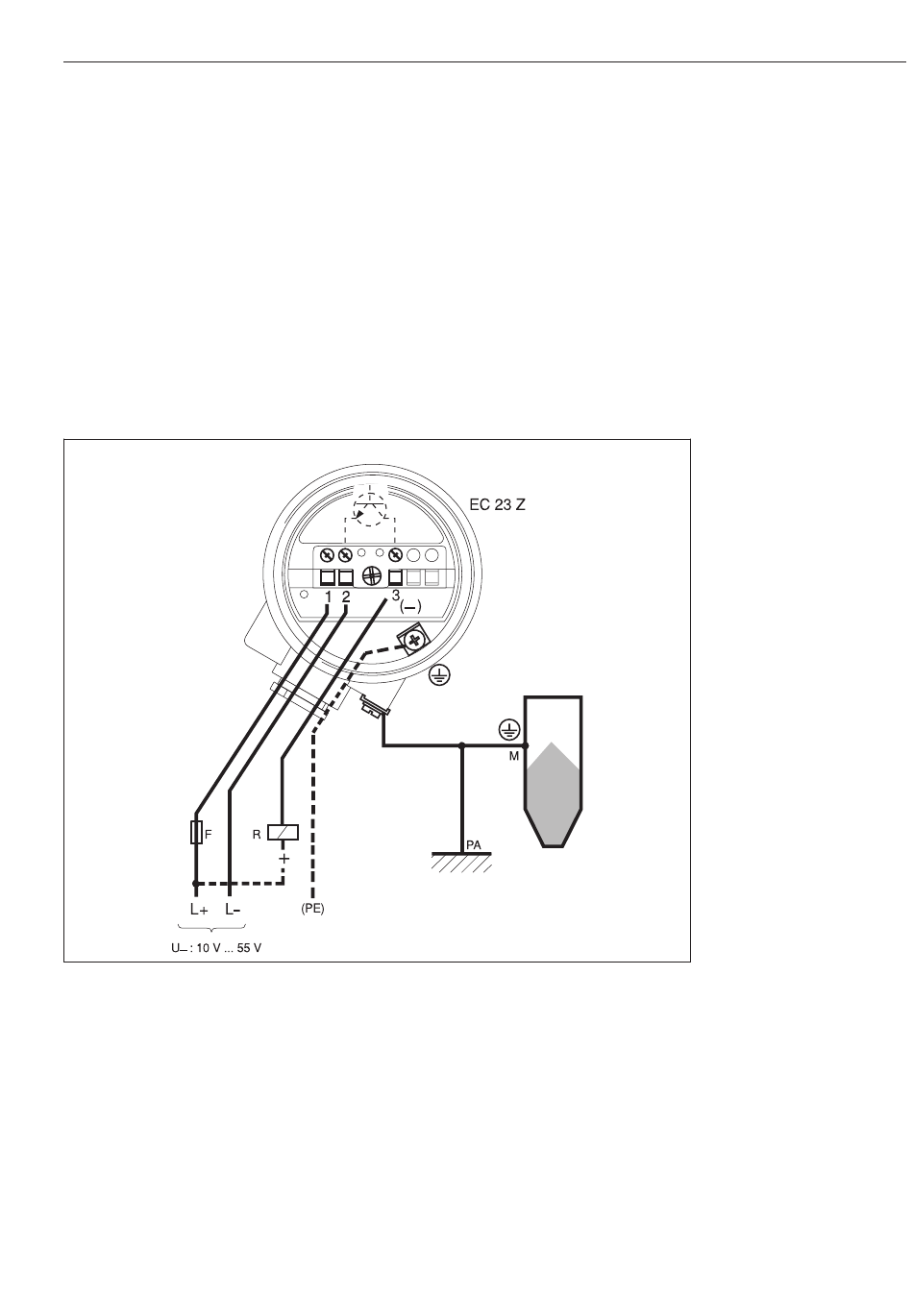

Fig. 20
Raccordement d'un Nivocompact
avec électronique EC 23 Z
(raccordement NPN)
F : fusible fin 20 A, à fusion
moyenne. Le circuit de
charge est protégé contre
les courts-circuits
R : charge raccordée, par ex.
SNCC, API, relais
M : prise de terre au silo ou à
la contre-électrode
PA :
compensation de potentiel
et mise à la terre
23
