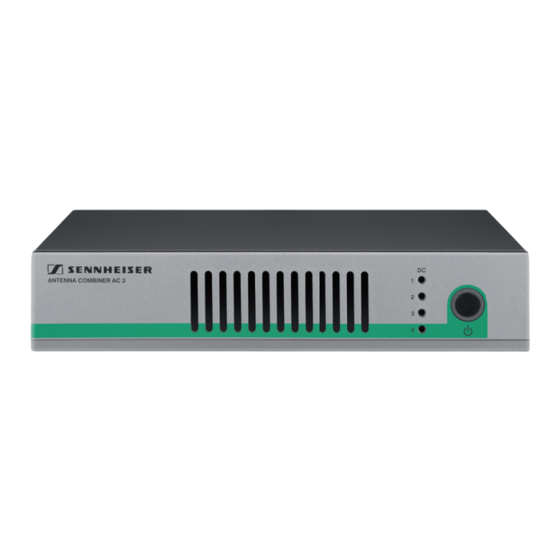

Active Antenna Combiner AC 3 Bedienungsanleitung Instruction manual Istruzioni per l’uso Notice d’emploi Manual de instruções Manual de instrucciones инструкция по эксплуатации 本使用说明书...
Sommaire Sommaire Consignes de sécurité importantes ..........2 Le combineur d’antenne actif AC 3 ..........4 Contenu ....................4 Commandes ..................5 Diagramme de bloc ................6 Mise en service de l’AC 3 ..............7 ........... 7 Préparer l’AC 3 pour l’utilisation Utilisation de l’AC 3 ................
S’il s’avère nécessaire d’installer des pièces de rechange, assurez-vous que le technicien d’entretien utilise des pièces de rechange recommandées par Sennheiser ou des pièces présen- tant les mêmes caractéristiques que celles des pièces d’origine. Des pièces de rechange non agréées peuvent provoquer des incendies ou des électrocutions ou encore comporter d’autres...
Page 5
Consignes de sécurité importantes Contrôle de sécurité Veillez à ce que le technicien d’entretien, une fois les travaux d’entretien ou de réparation terminés, procède à des contrôles de sécurité afin de vérifier le bon fonctionnement de l’appareil. Utilisation de l’appareil conforme aux directives L’utilisation conforme aux directives implique : •...
« Accessoires » en page 15). En utilisant le kit de montage en rack GA 3 (voir « Accessoires » en page 15), un AC 3 et un émetteur fixe du type SR 300 IEM G3 peuvent être montés en rack 19”. Alternativement, vous pouvez empiler l’AC 3. Pour ce faire, montez les éléments d’empilement optionnels (voir « Acces-...
Commandes Commandes ³ · ANTENNA COMBINER AC 3 » RF IN 1 RF IN 2 RF IN 3 RF IN 4 RF OUT DC OUT 12V/350mA USE NT 3-1 ONLY 13,8V/3,5A DC IN º ¶ ² ´ ¿ ³ Touche STANDBY ·...
Diagramme de bloc Diagramme de bloc Le diagramme de bloc ci-dessous montre le câblage d’une installation à quatre canaux avec une seule antenne. NT 3-1 RF Output STANDBY AC 3 DC feed RF Inputs SR 300 SR 300 SR 300 SR 300...
Les éléments d’empilement (voir « Accessoires » éléments en page 15) protègent les commandes de l’appareil d’empilement contre les chocs et la déformation, par exemple si l’AC 3 fait une chute. Montez les éléments d’empilement, même si vous ne souhaitez pas superposer l’AC 3.
Page 10
Si vous souhaitez superposer l’AC 3, ne collez les pieds autocollants qu’au dessous de l’appareil le plus en bas de la pile. Ne collez pas ces pieds si vous souhaitez monter l’AC 3 dans un rack 19”. Les pieds autocollants se collent au dessous de l’AC 3 (voir l’illustration).
Page 11
Vissez les équerres de montage du kit de montage en AC 3 dans un rack rack GA 3 (accessoire optionnel) à l’AC 3 de la même façon que les éléments d’empilement (voir page 7). ¸ Vissez le rail de jonction à...
Page 12
Vissez l’équerre de montage et le rail de jonction rack 19”. Monter deux Pour monter l’AC 3 et un émetteur du type SR 300 IEM G3 côte appareils côté à côt à côte dans un rack 19” : é dans un rack 19”...
Page 13
RF IN 4 Raccorder l’AC 3 au secteur Pour alimenter l’AC 3 et les émetteurs raccordés, il vous faut le bloc secteur de table NT 3-1 (voir « Accessoires » en page 15). N’utilisez que le bloc secteur de table NT 3-1 avec le connecteur CC rouge.
Allumer l’AC 3 ATTENTION ! Risque d'incendie dû à une surchauffe de l’AC 3 ! L’AC 3 est équipé d’un ventilateur pour faciliter la dissipation de la chaleur. Veillez à ce que l'air peut circuler librement à travers les ¶...
Eloignez tout type de liquides de l’appareil. N’utilisez jamais de solvant ou de détergent. Avant le nettoyage, débranchez l’AC 3 de la prise de courant (voir page 13). Nettoyer exclusivement l’appareil à l’aide d’un chiffon légè-...
Vérifiez que ces émetteurs raccordé des ont leur propre alimenta- émetteurs de la tion série ew G2 Appelez votre partenaire Sennheiser si vous rencontrez des problèmes non répertoriés dans le tableau ou qui ne peuvent pas être résolus avec les solutions proposées.
Accessoires Accessoires Pour l’AC 3, les accessoires suivants sont disponibles auprès de votre partenaire Sennheiser : N° Réf. Accessoire/pièce de rechange 503159 NT 3-1 EU bloc secteur de table pour alimenter l’AC 3 et quatre émetteurs, version EU 503876 NT 3-1 US bloc secteur de table pour alimenter l’AC 3 et...
Caractéristiques techniques Caractéristiques techniques Plage de fréquences 500 à 870 MHz Atténuation de distribution 0 dB (±1 dB) Puissance d’entrée HF max. 30 mW par entrée Ω Impédance Alimentation 13,8 V CC (avec bloc secteur de table NT 3-1) Consommation totale max.
Sennheiser. En conformité avec les exigences suivantes • Directive RoHS (2002/95/CE) • Directive WEEE (2002/96/CE) En fin de vie veuillez rapporter l’AC 3 à la déchetterie communale ou à un centre de recyclage. Déclaration de conformité pour la CE 0682 •...
Page 20
Sennheiser electronic GmbH & Co. KG Printed in Germany Am Labor 1, 30900 Wedemark, Germany Publ. 03/09 www.sennheiser.com 532863/A01...
