IK 5000 QUADRA-CHEK
– Fonctions
Des explications judicieuses des différen-
tes fonctions sont assurées grâce à une in-
terface utilisateur innovante. Celle-ci vous
assiste dès le début, lorsque vous défi nis-
sez le système de coordonnées (dégauchir
la pièce et défi nir le point d'origine).
En fonction des versions, des éléments
prédéfi nis sont disponibles pour la mesure:
Mesure 2D: point, droite, cercle, rainure,
rectangle
Mesure 3D: plan, cylindre, cône, sphère
La mesure avec „mesure Magic" simplifi e
les opérations: cette fonction détermine
quel élément de contour convient le mieux
en fonction des points mesurés et de leur
répartition.
Avec le QUADRA-CHEK IK 5000, il est pos-
sible de défi nir soi-même des éléments de
contour (p. ex. un cercle parfaitement défi ni
par sa position et ses dimensions). En plus,
vous pouvez faire des calculs entre diffé-
rents éléments du contour (distance, angle).
Pour des pièces qui reviennent souvent,
des programmes de mesure que vous
créez ou élaborez automatiquement simpli-
fi ent le travail. Le calculateur vous guide
graphiquement à la prochaine position lors
de l'exécution du programme.
En fonction de la version installée, le
QUADRA-CHEK IK 5000 mesure les points
de contour dans le plan (2D) soit manuelle-
ment avec le réticule ou automatiquement
avec le détecteur optique d'arête ou avec
une caméra vidéo.
Pour les contours 3D, tels que les plans,
cylindres, cônes et sphères, la mesure des
points se fait avec un système de palpage.
La validation des point de mesure est réali-
sée soit automatiquement avec un palpeur
à commutation, soit en appuyant sur une
touche avec un palpeur mécanique.
Au choix et d'une façon claire, les éléments
mesurés peuvent être affi chés en 3D dans
l'espace, ou dans trois plans de projection.
16

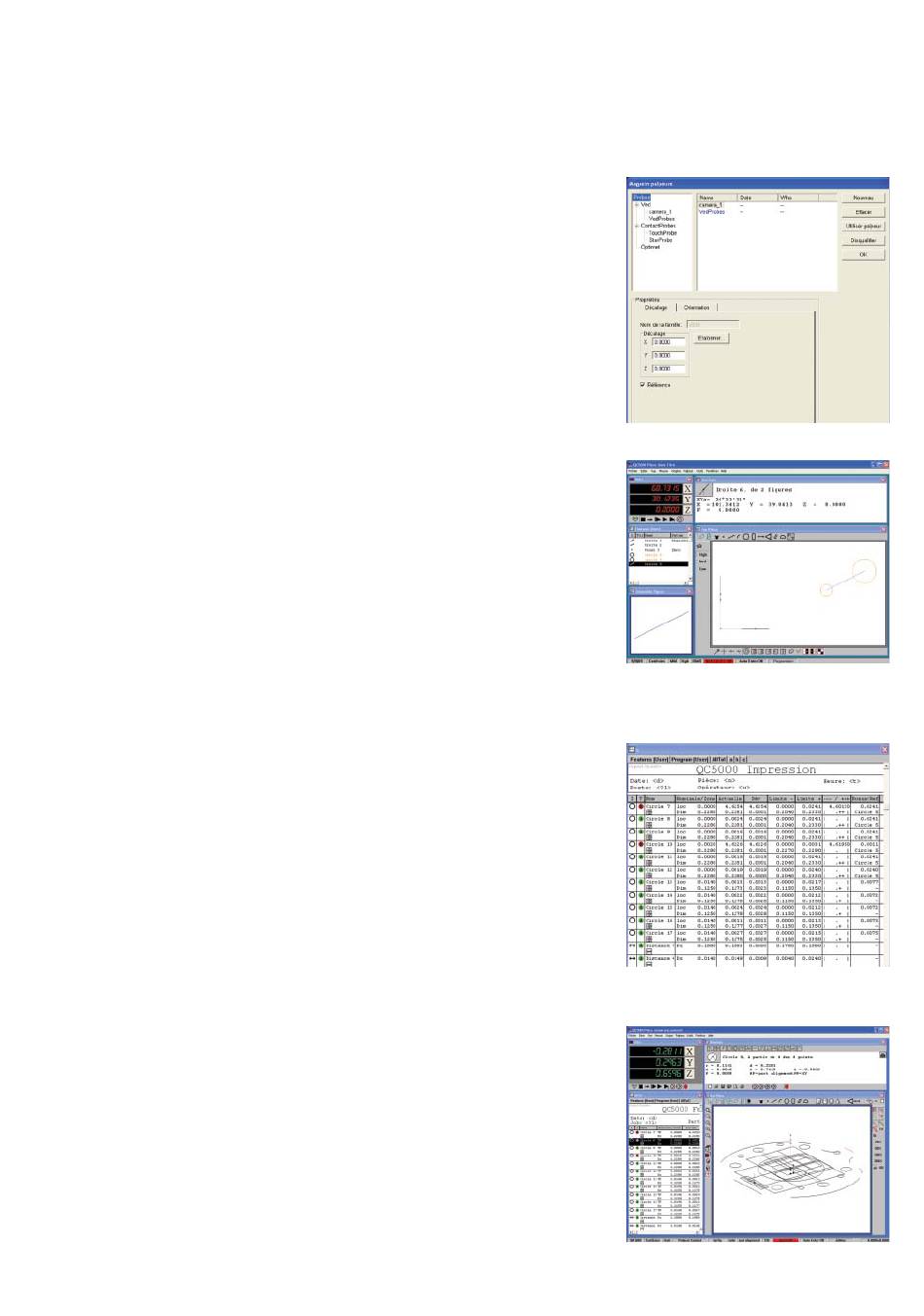

Palpage multi-détecteurs
Les versions IK 5494 et IK 5594 permet-
tent un palpage multi-détecteurs en plus
de la mesure conventionnelle: la machine
de mesure est équipée d'un système de
palpage en plus de la caméra vidéo. Il est
donc possible de mesurer sur une pièce un
contour 3D avec le palpeur, et les éléments
2D avec la vidéo. La bibliothèque des pal-
peurs intégrée gère pour vous les différents
outils de mesure: optique, vidéo, laser, pal-
peur.
Constructions
QUADRA-CHEK vous propose plusieurs
possibilités pour la saisie des valeurs:
• Mesurer les éléments de contour
• Calculer les éléments de contour (p. ex.
le centre d'un cercle mesuré)
• Mettre en relation les éléments les uns
avec les autres (p. ex. la distance entre
deux centres de cercle, l'angle entre
deux droites)
A partir de ces éléments et de leurs rela-
tions, vous pouvez également construire
de nouveaux contours. Les caractéristiques
de cette construction sont ensuite affi chées
directement de la liste des fi gures.
Gestion des données
Le générateur de rapport intégré pour les
formulaires, les banques de données et les
contrôles de tolérance, permet d'exporter
et d'importer les données dans une multi-
tude de formats. Servez vous des tableaux
de calculs intégrés pour des calculs compli-
qués et hors standard.
Imprimez tout simplement les rapports
adaptés à votre besoin sur une imprimante
ou mettez à la disposition d'autres utilisa-
teurs les données dans une banque de
données.
Affi chage fonctionnel
QUADRA-CHEK contient une multitude de
vues d'affi chage de la pièce. Choisissez
entre la vue 3D ou la projection en XY, YZ
ou ZX. Les vues peuvent être agrandies,
réduites, zoomées, décalées ou orientées.
Dans chaque vue, il est possible de défi nir
des tolérances et des constructions. L'in-
formation représentée en couleur „bon/
mauvais" permet de juger facilement si la
pièce correspond aux spécifi cations.
