ND 1300 QUADRA-CHEK
– Calculateur 2D vidéo
Les QUADRA-CHEK ND 1300 existent en
version jusqu'à quatre axes. Ils sont conçus
pour les mesures de géométrie 2D et
adaptés aux microscopes de mesure, aux
projecteurs de profi l ainsi qu'aux machines
Vidéo, en particulier dans la version avec
détection vidéo d'arête.
Exécution
Les Calculateurs de la série ND 1300 se
caractérisent par un grand écran tactile
en couleur (Touchscreen). Le boitier est
constitué d'une matière moulée injectée
et robuste.
Fonctions
Des explications judicieuses des différentes
fonctions sont assurées grâce à une inter-
face utilisateur innovante. Celle-ci vous as-
siste dès le début, lorsque vous défi nissez
le système de coordonnées (dégauchir la
pièce et défi nir le point d'origine).
Pour les mesures, des éléments de contour
prédéfi nis (point, droite cercle) sont à votre
disposition. La mesure est particulièrement
simple avec „Mesure Magic" . En plus, vous
pouvez faire des calculs entre différents élé-
ments du contour (distance, angle).
Des programmes de mesure peuvent être
créés ou enregistrés automatiquement
lorsque des séries de pièces reviennent.
Le calculateur vous guide graphiquement
à la prochaine position lors de l'exécution
du programme.
En fonction de l'option installée, le ND 1300
mesure les points de contour dans le plan
(2D) soit manuellement avec le réticule ou
automatiquement avec le détecteur opti-
que d'arête ou avec une caméra vidéo.
L'option vidéo de traitement de l'image
intégré est particulièrement avantageuse:
l'image vidéo est affi chée en temps réel
dans l'écran, mémorisée et transmise via
l'interface des données. Le calculateur
assure également la gestion complète de
l'éclairage ainsi que du zoom motorisé.
Interfaces de données
Au moyen de l'interface des données, vous
pouvez transmettre des valeurs de mesure,
exporter et importer les paramètres, les
valeurs de correction ainsi que les pro-
grammes. La communication avec un PC
est assurée par l'interface série V.24/RS-
232-C. Imprimante et clé USB se raccor-
dent directement au port USB.
10

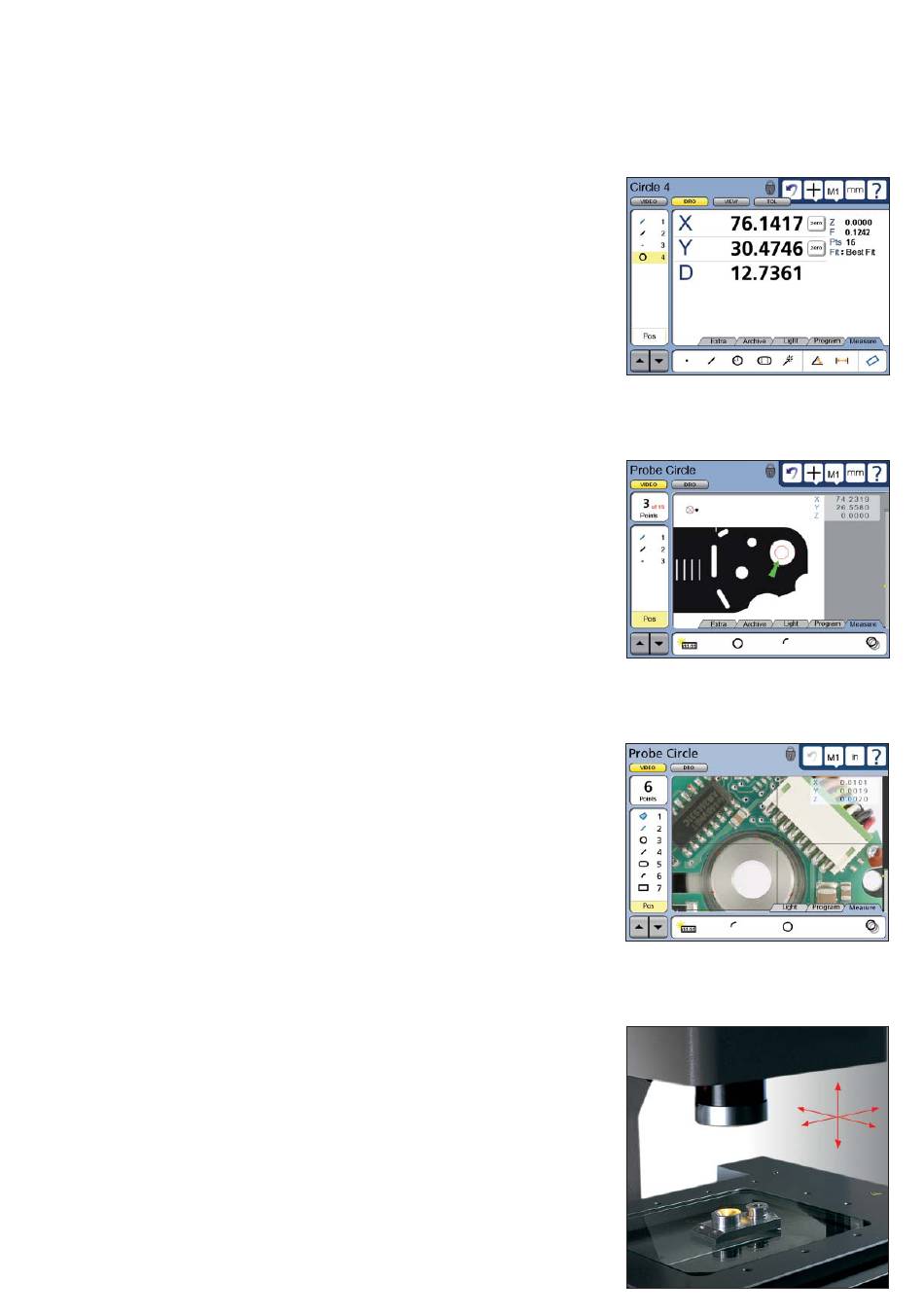

Affi chage clair
L'écran couleur plat tactile de grande sur-
face facilite l'utilisation intuitive, car seules
les fonctions réellement disponibles pour
chacun des modes sont mises à la disposi-
tion de l'opérateur. Le pavé numérique et
les quelques fonctions de base sont d'un
accès ergonomique via des touches indivi-
duelles.
Mesures des points
Les ND 1300 sont prévus pour des mesu-
res 2D. Divers outils sont à votre disposi-
tion pour saisir les points de mesure soit
manuellement soit automatiquement Pour
une saisie automatique des points de me-
sure, procéder à un approche grossière de
la position. L'arête effective est évidem-
ment détectée par l'outil actif (en option).
Cette saisie de point de mesure objective
permet une très haute reproductibilité. Ain-
si vous travaillez rapidement, sûrement et
sans fatigue et ceci avec la même petite
erreur de mesure.
Traitement de l'image intégré
Le ND 1300 avec l'option vidéo réunit dans
un seul appareil les avantages d'un calcula-
teur avec la représentation directe dans
l'écran de l'objet à mesurer. Les PC équi-
pés de dispositifs de saisie d'image ou de
moniteur avec réticule ne sont plus néces-
saires. Une entrée pour caméra vidéo avec
interface S-Vidéo ou BNC est présente.
Positionnement d'axe
L'option CNC permet au ND 1300 de tra-
vailler comme une commande numérique
prenant en charge le positionnement des
axes X, Y , Z et Q. Servomoteurs ou moteurs
pas à pas peuvent être raccordés. Les
variateurs nécessaires pour deux ou trois
axes sont disponibles comme accessoires.
