IMPORTANTE: Il manuale d'istruzioni in suo possesso contiene informazioni fondamentali sulle misure di sicurezza da
adottare per l'installazione e la messa in servizio. Per ciò è imprescindibile che sia l'installatore che l'utente leggano le
istruzioni prima di iniziare il montaggio e la messa in servizio.
Conservi questo manuale per poter consultare in futuro in merito al funzionamento di questo apparecchio.
Per ottenere un ottimo rendimento dello HydroSpin, è conveniente fare attenzione alle seguenti istruzioni:
1. CONTENUTO
All'interno della scatola troverà i seguenti componenti:

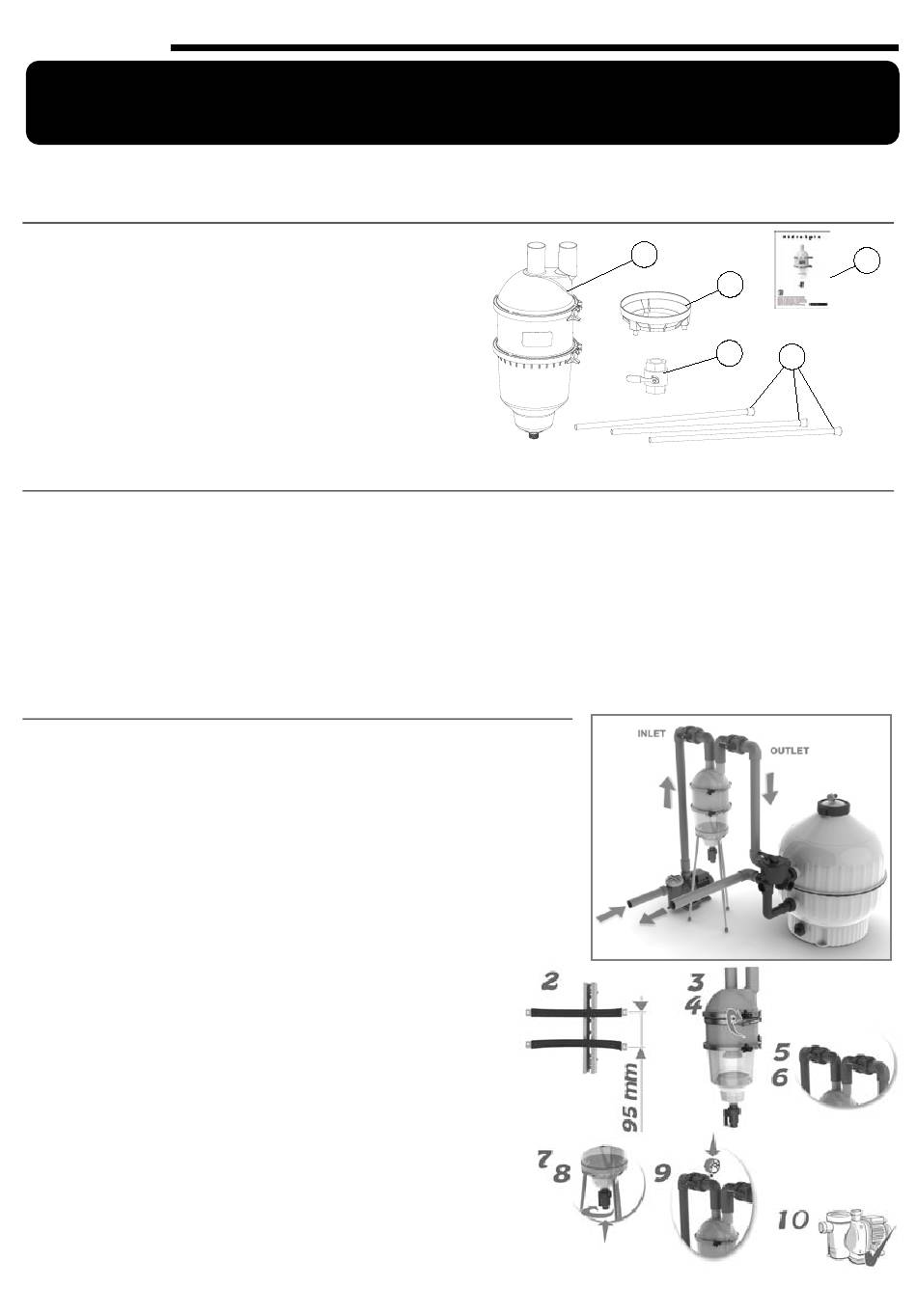

1. HydroSpin
2. Anello di supporto
3. Valvola 1"
4. 3 piedi
5. Manuale di instalazione e manutenzione

2. CARATTERISTICHE GENERALI

Il prefiltro HydroSpin è stato progettato per funzionare in qualsiasi installazione acquatica nuova o già esistente.
Si raccomanda di installare il sistema HydroSpin in sistemi di filtraggio da 5 a 30m³/h e con una pressione
massima di 2,5 bar.
Con il prefiltro HydroSpin:
• Si ridurrà in modo significativo l'acqua eliminata dallo scarico durante il lavaggio dei filtri.
• Si ridurrà la frequenza di lavaggio del sistema di filtraggio.
Il sistema HydroSpin accumula i solidi separati nella sua parte inferiore per poi espulsarli aprendo la valvola di
spurgo. Questa si deve aprire prima che lo sporco superi il limite indicato nella Fig. 1 - pag.16.
3. INSTALLAZIONE
Il prefiltro HydroSpin deve essere installato tra la pompa ed il filtro.
Prevedere la presenza di uno scarico nel locale in cui viene situato
l'apparecchio HydroSpin.
Fare in modo che la superficie su cui si installa il prefiltro HydroSpin sia
orizzontale.
Intorno al sistema HydroSpin deve esserci lo spazio sufficiente per poter
realizzare le operazioni di ispezione e manutenzione necessarie durante
la vita dello stesso.
Installazione a parete:
1. Previamente deve essere acquistato il Kit di 2 elementi di fissaggio
per il tubo DN250, (cod. 47158).
2. Installare gli elementi di fissaggio alla parete, nella
posizione finale, con una distanza tra i supporti di 95mm.
3. Collocare il sistema HydroSpin utilizzando il supporto
corrispondente.
4. Avvitare gli elementi di fissaggio.
5. Collegare elementi di connessione o 3 pezzi per tubi da
Ø63 all'ingresso ed all'uscita del sistema HydroSpin (Fig.
3 - pag.16)
6. Si raccomanda di situare valvole sia all'ingresso che
all'uscita.
7. Avvitare la valvola di spurgo alla parte inferiore del
prefiltro HydroSpin, collocando teflon nella ghiera.
Verificare che sia ben chiusa.
8. Unire una tubatura allo spurgo del sistema HydroSpin, fino
allo scarico (Fig. 4 - pag.16)
9. Si raccomanda di collocare un manometro all'ingresso del
8
1
2
3
4
5
