ESPAÑOL
IMPORTANTE: El manual de instrucciones que usted tiene en sus manos, contiene información fundamental acerca de
las medidas de seguridad a adoptar a la hora de la instalación y la puesta en servicio. Por ello, es imprescindible que
tanto el instalador como el usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.
Conserve este manual para futuras consultas acerca del funcionamiento de este aparato.
Para conseguir un óptimo rendimiento del HydroSpin es conveniente observar las instrucciones que se indican a
continuación:

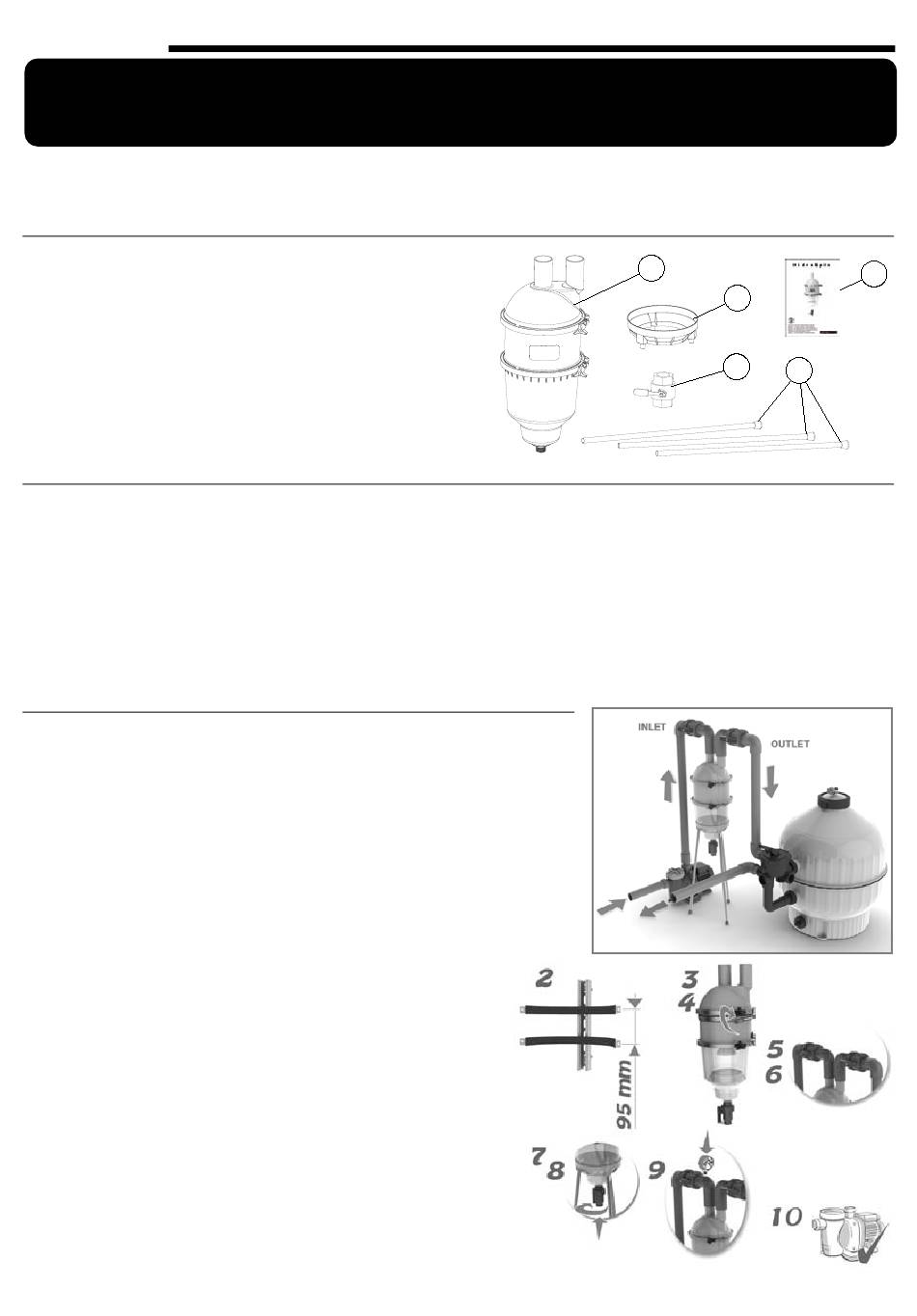

1. CONTENIDO
En el interior de la caja encontrará los siguientes componentes:
1. HydroSpin
2. Anillo soporte
3. Válvula 1"
4. 3 patas
5. Manual de Instrucciones
2. CARACTERÍSTICAS GENERALES
El HydroSpin ha sido diseñado para funcionar en cualquier instalación acuática nueva o existente.
Se recomienda instalar el HydroSpin en sistemas de filtración de 5 a 30m³/h y hasta una presión máxima de 2,5
bares.
Con el HydroSpin:
• Reduciremos significativamente el agua tirada al desagüe en los lavados de los filtros.
• Reduciremos la frecuencia de lavado del sistema de filtración.
El HydroSpin acumula los sólidos separados en su parte inferior, que son expulsados abriendo la válvula de la
purga. Se debe abrir antes de que la suciedad supere el límite que se indica en la Fig. 1 - pag.16.
3. INSTALACIÓN
El HydroSpin se debe instalar entre la bomba y el filtro.
Prever que exista un desagüe en el local donde radique el HydroSpin.
Procurar que la superficie donde se instale el HydroSpin sea horizontal
Alrededor del HydroSpin debe haber el espacio suficiente para poder
hacer las inspecciones y mantenimientos requeridos durante la vida del
mismo.
Instalación en la pared:
1. Se debe adquirir previamente el Kit 2 bridas para tubo DN250,
(cod. 47158).
2. Instalar las bridas en la pared, en su emplazamiento final, con una
distancia entre bridas de 95mm.
3. Ubicar el HydroSpin mediante el soporte correspondiente.
4. Atornillar las bridas.
5. Encolar enlaces o 3 piezas para tubería de Ø63 en la
entrada y salida del HydroSpin (Fig.3 - pag.16)
6. Se recomienda colocar válvulas tanto en la entrada como
en la salida.
7. Roscar la válvula de purga en la parte inferior del
HydroSpin, colocando teflón en la rosca. Verificar que
esté cerrada.
8. Conectar una tubería en la purga del HydroSpin, hasta
desagüe (Fig. 4 - pag.16)
9. Se recomienda colocar un manómetro en la entrada del
HydroSpin. (Fig. 5- pag.16)
10. Poner en marcha la bomba.
