Raccordement électrique
54

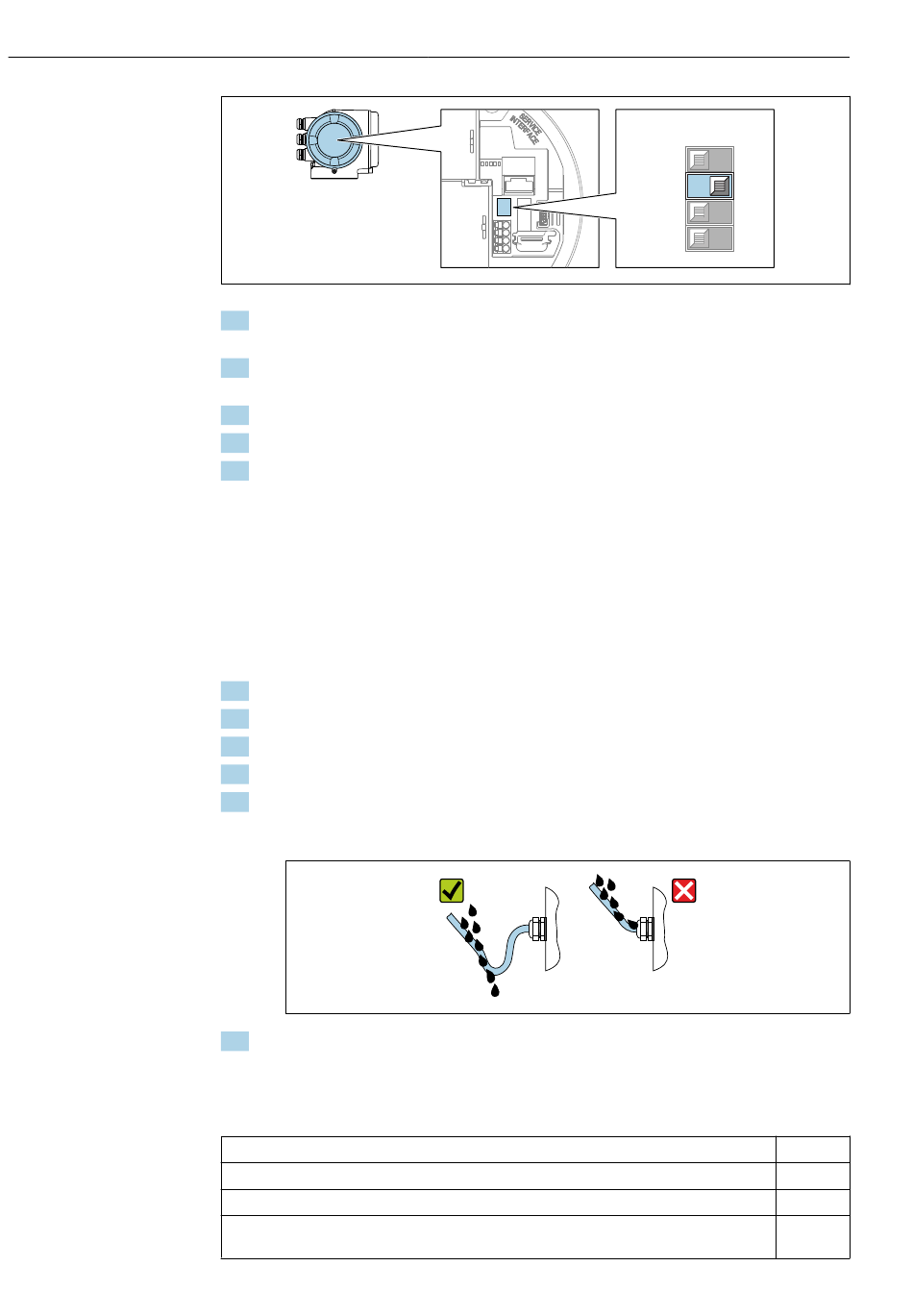

1. Selon la version du boîtier, desserrer le crampon de sécurité ou la vis de fixation du
couvercle du boîtier.
2. Selon la version du boîtier, dévisser ou ouvrir le couvercle du boîtier et, le cas échéant,
déconnecter l' a fficheur local du module électronique principal .
3. Passer le commutateur DIP n° 2 sur le module électronique E/S de OFF → ON.
4. Suivre la procédure inverse pour remonter le transmetteur.
5. Reconnecter l' a ppareil à l' a limentation électrique.
 L' a dresse IP par défaut est utilisée une fois que l' a ppareil est redémarré.
7.6

Garantir l'indice de protection

L' a ppareil de mesure satisfait à toutes les exigences de l' i ndice de protection IP66/67,
boîtier type 4X.
Afin de garantir l' i ndice de protection IP66/67, boîtier type 4X, exécuter les étapes
suivantes après le raccordement électrique :
1. Vérifier que les joints du boîtier sont propres et correctement mis en place.
2. Le cas échéant, sécher les joints, les nettoyer ou les remplacer.
3. Serrer fermement l' e nsemble des vis du boîtier et du couvercle à visser.
4. Serrer fermement les presse-étoupe.
5. Afin d' e mpêcher la pénétration d' h umidité dans l' e ntrée de câble :
Poser le câble de sorte qu' i l forme une boucle vers le bas avant l' e ntrée de câble ("piège
à eau").

6. Utiliser des bouchons pour les entrées de câble inutilisées.
7.7 Contrôle du raccordement
L' a ppareil et le câble sont-ils endommagés (contrôle visuel) ?
Les câbles utilisés répondent-ils aux exigences?
Les câbles montés sont-ils exempts de toute traction ?
Tous les presse-étoupe sont-ils montés, serrés et étanches ? Chemin de câble avec "piège à eau"
→  54 ?
Proline Promag W 300 EtherNet/IP
Off On
1
2
3
4
