2.6
Installation du support
1. Tous les modèles ont des brides de fixation intégrées.
2. Appliquez un boudin de silicone du côté du mur des supports inférieurs de l'unité. Encerclez les
trous de fixation avec le boudin de silicone.

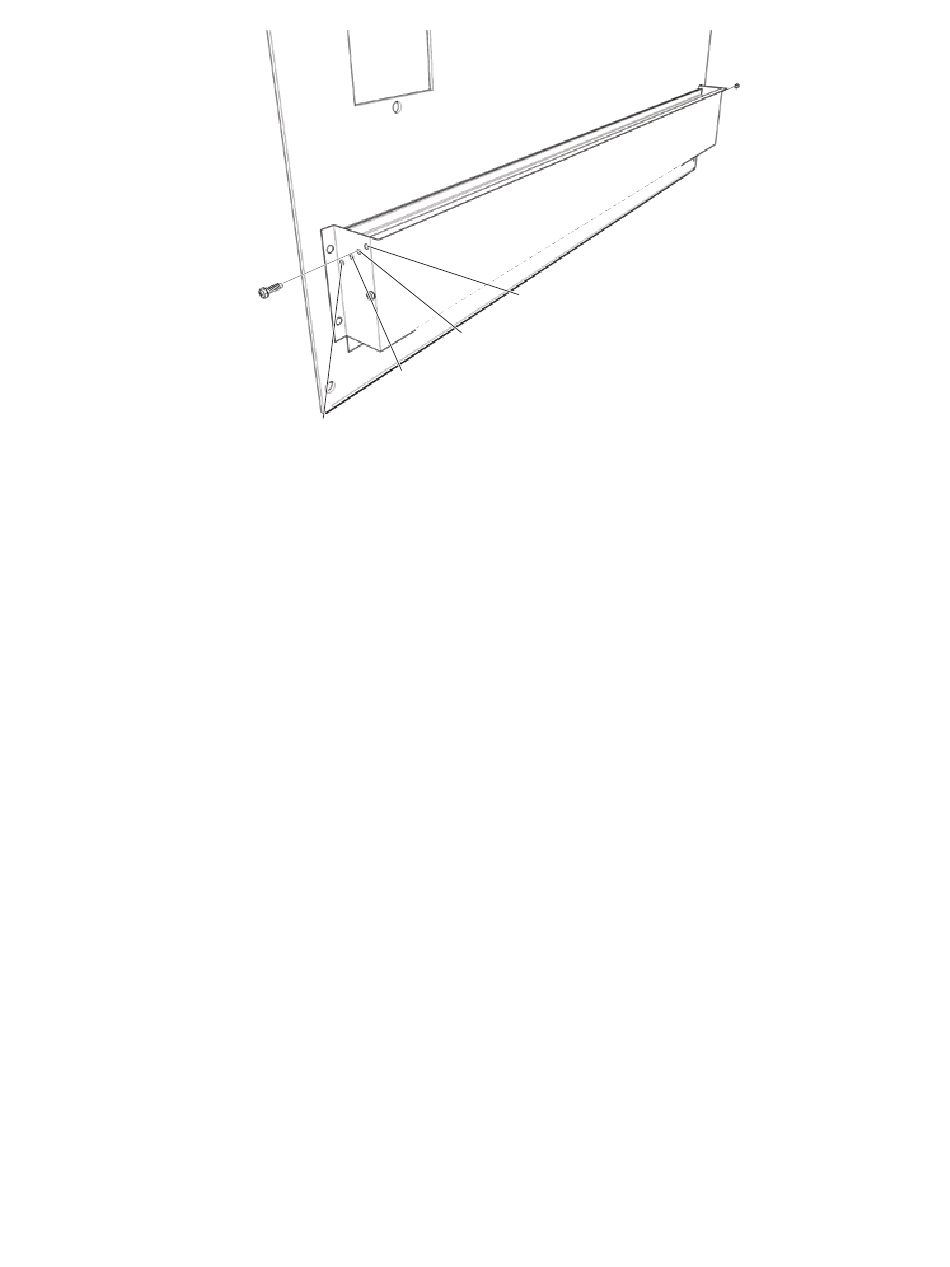

3. Reportez-vous à la figure 5. Fixez le support inférieur au mur à l'aide de la quincaillerie appropriée
de 3/8 po de diamètre.
Par exemple, sur des structures en bois, utilisez des tire-fonds à filetage intégral de 3/8 po x 2-1/2 po.
Les tire-fonds doivent pénétrer jusqu'au centre du poteau mural. Percez un avant-trou dans le poteau
pour empêcher toute fissuration.
2.7
Fixation de l'unité
1. Pour le raccordement à l'arrière de l'unité, localisez l'alvéole défonçable la plus basse des deux sur
la paroi latérale de l'unité. Percez un trou d'un pouce dans la paroi de l'abri pour correspondre avec
cette ouverture. Prévoyez un dégagement suffisant pour faire passer un tube de 3/4 po par le trou
jusqu'à l'unité.
2. En utilisant un dispositif de levage adéquat et sécuritaire, placez l'unité sur le support inférieur
fixé au mur. Vous devez stabiliser l'unité sur le support avec le dispositif de levage ou par d'autres
moyens - le support seul ne suffit pas.
3. Assurez-vous que les brides de conduits sont correctement alignées avec l'ouverture du mur. Ajustez
au besoin.
4. Notez les trous dans chaque bride latérale. En utilisant les trous comme guides, percez des trous
dans le mur avec une mèche de 3/8 po. Insérez les boulons de 3/8 po x 5 po dans les brides. Installez
les écrous et les rondelles à l'intérieur de l'abri. Serrez les boulons pour fixer l'unité.
5. Appliquez un boudin de silicone là où les brides de fixation sont en contact avec l'unité et le mur
de l'abri.
6. À l'intérieur de l'abri, installez les manchons muraux dans les ouvertures de soufflage et d'air de
reprise. Les manchons devraient être coupés pour s'adapter au ras de la paroi interne.
10%
10%
5%
5%
0%
0%
Figure 3. Ajustement de la hotte d'air neuf
23
15%
15%
ComPac 2012-10 rév. 7
