Montage
"
!
28
Câble de terre (DN 15...600)
• Pour la compensation de potentiel il est possible, si nécessaire, de commander des câbles de terre
spéciaux comme pièces de rechange.
• Des informations relatives à la compensation de potentiel et des conseils de montage détaillés pour
les câbles de terre figurent à la voir page 53 et suivantes
Montage de diques de masse (DN 15...300)
Dans certaines conditions d'application, par ex. avec des conduites revêtues ou non mises à la terre
(voir page 53 et suivantes), il est nécessaire de monter des disques de masse supplémentaires entre
le capteur et la bride de conduite pour la compensation de potentiel. Les disques de masse peuvent
être commandés séparément comme accessoires auprès d'Endress+Hauser (voir page 90).
Attention !
• Lors de l'utilisation de disques de masse (y compris les joints), la longueur de montage se trouve
augmentée !
Des indications sur les dimensions figurent dans l'Information Technique du Promag 50 W
(TI047D).
• Revêtement PTFE et PFA
masse et la bride de conduite.
1. Placer le disque de masse et les joints supplémentaires entre l'appareil de mesure et la bride de
conduite (voir fig. ).
2. Faire passer les vis à travers les perçages de la bride. Puis serrer le écrous de manière à ce qu'ils
restent libres.
3. Tourner ensuite le disque de masse comme représenté, jusqu'à ce que la poignée soit arrêtée
par la vis. Ceci centre automatiquement le disque de masse correctement.
4. Puis serrer les vis avec les couples de serrage appropriés.
5. Relier ensuite les disques de masse au potentiel de terre

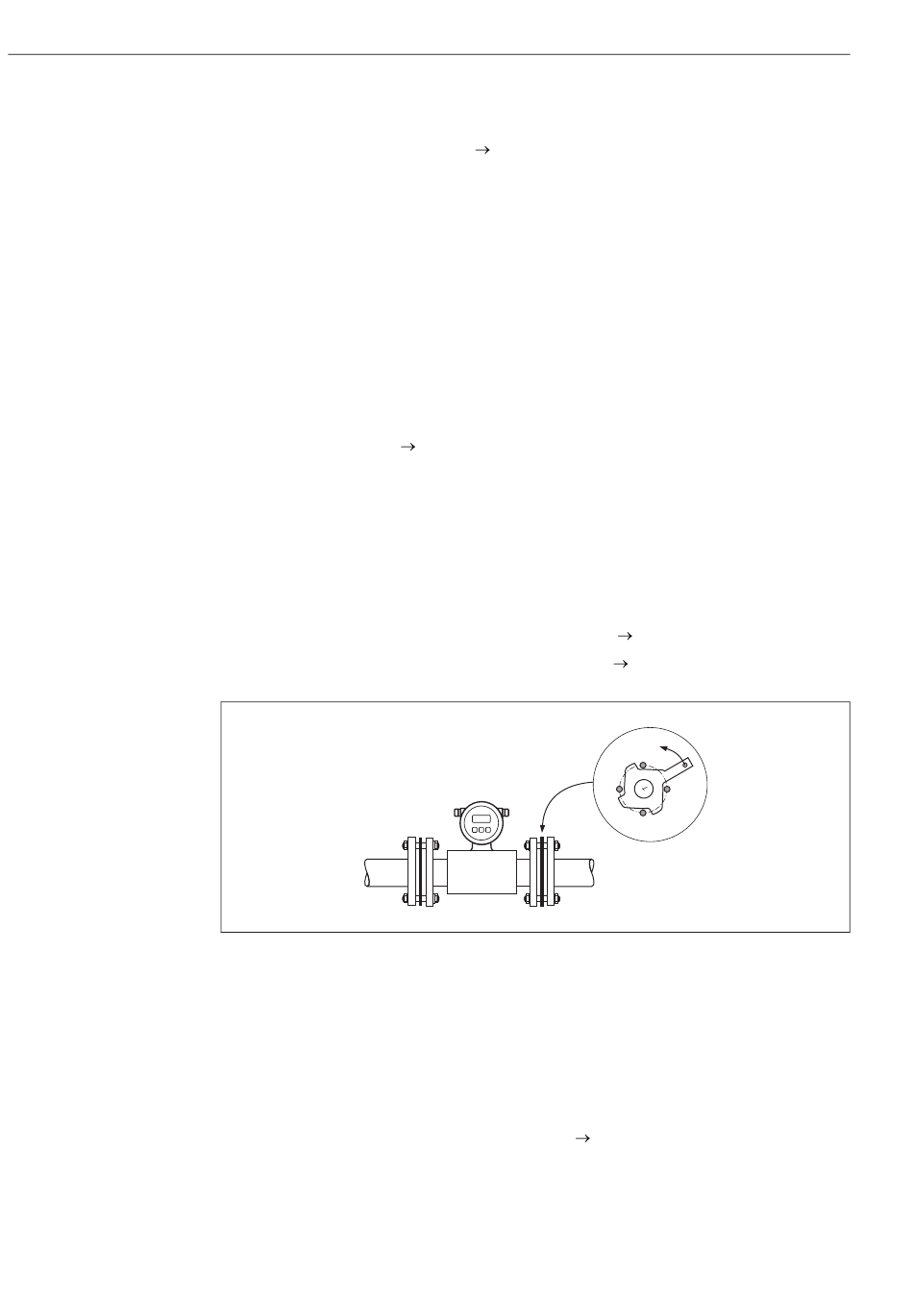

fig. 21: Montage de disques de masse (Promag P, DN 15...300)
Montage de la version haute température (avec revêtement PFA)
La version haute température possède un manchon pour la séparation thermique du capteur et du
transmetteur. Cette version est toujours utilisée lorsqu'on est en présence simultanément de tem-
pératures du produit et ambiantes élevées. Lors de températures de produit supérieures à +150 °C
la version haute température est indispensable !
Remarque !
Indications sur les gammes de température admissibles
page 90.
Des joints supplémentaires doivent être montés entre le disque de
page 29.
page 54.
F06-10Fxxxxx-17-05-xx-xx-001
page 113.
