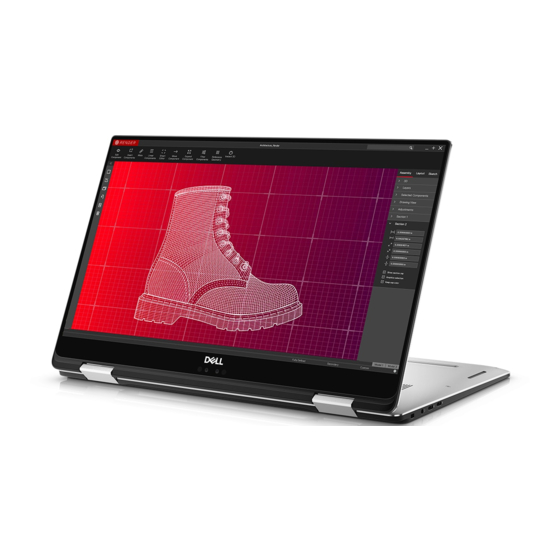

Page 1 Precision 5530 Manuel d’entretien Modèle réglementaire: P56F Type réglementaire: P56F002 Septembre 2021 Rév. A04...
Page 2 © 2018 - 2019 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
Page 3: Table Des Matières
Table des matières Chapitre 1: Intervention à l’intérieur de votre ordinateur..............6 Consignes de sécurité................................6 Éteindre l'ordinateur sous Windows 10..........................6 Avant une intervention à l’intérieur de l’ordinateur......................7 Après une intervention à l'intérieur de l'ordinateur......................7 Chapitre 2: Technologies et composants...................8 Processeurs....................................
Page 4 Installation de la carte de réseau sans fil WLAN......................25 Modules de mémoire................................26 Retrait des barrettes de mémoire..........................26 Installation des barrettes de mémoire......................... 26 du dissipateur de chaleur..............................26 Retrait du dissipateur de chaleur..........................26 Installation du dissipateur de chaleur...........................27 Ventilateur système................................28 Retrait des ventilateurs..............................28 Installation des ventilateurs............................
Page 5 Chapitre 5: Obtenir de l'aide......................52 Contacter Dell..................................52 Table des matières...
Page 6: Chapitre 1: Intervention À L'intérieur De Votre Ordinateur
Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 7: Avant Une Intervention À L'intérieur De L'ordinateur
PRÉCAUTION : Pour éviter d'endommager l'ordinateur, n'utilisez que la batterie conçue pour cet ordinateur spécifique. N'utilisez pas de batteries conçues pour d'autres ordinateurs Dell. Étapes 1. Connectez les périphériques externes (réplicateur de ports ou périphérique d'accueil, par exemple), et remettez en place les cartes de type ExpressCard.
Page 8: Chapitre 2: Technologies Et Composants
Ce chapitre décrit les technologies et les composants disponibles dans le système. Processeurs Le modèle Precision 5530 est fourni avec la technologie de processeur Intel Core de 8e génération. Cette plate-forme prend en charge les processeurs suivants : 8e génération : Intel Core i9 (6 cœurs 2,9 GHz, 4,8 GHz Turbo, 12 Mo 45 W avec Intel UHD Graphics 630)
Page 9: Caractéristiques De La Mémoire
Caractéristiques de la mémoire Le modèle Precision 5530 prend en charge les configurations de mémoire suivantes : ● DDR4 32 Go 2 666 MHz - 2x16G ● DDR4 16 Go 2 666 MHz - 1x16G ● DDR4 16 Go 2 666 MHz - 2x8G ●...
Page 10: Écran
Test de la mémoire avec ePSA Étapes 1. Allumez ou redémarrez votre ordinateur. 2. Appuyez sur la touche F12 ou sur Fn+Marche/arrêt pour exécuter les diagnostics ePSA. Le test de diagnostic système (PSA, PreBoot System Assessment) démarre sur votre ordinateur. REMARQUE : Si le logo du système d’exploitation s’affiche, attendez que le bureau ou l’écran de connexion s’affiche.
Page 11: Connexion Aux Périphériques D'affichage Externe
Connexion aux périphériques d’affichage externe À propos de cette tâche Suivez ces étapes pour connecter votre ordinateur à un périphérique d’affichage externe : Étapes 1. Assurez-vous que le projecteur est mis sous tension et branchez le câble du projecteur dans un port vidéo de votre ordinateur. 2.
Page 12 Tableau 1. Évolution de l’USB Type Débit des données Catégorie Année d’apparition USB 2.0 480 Mbits/s Vitesse élevée 2000 USB 3.0/USB 3.1 Gen 1 5 Gbit/s Super Speed 2010 USB 3.1 Gen 2 10 Gbit/s Super Speed 2013 USB 3.0/USB 3.1 Gen 1 (USB SuperSpeed) Pendant des années, la technologie USB 2.0 s’est fermement établie comme le standard d’interface de facto dans le monde de l’informatique, avec environ 6 milliards d’unités vendues.
Page 13 Face à une demande de plus en plus exigeante en matière de transfert de données avec des contenus vidéo haute définition, les périphériques de stockage dont la capacité se compte en téraoctets, les appareils photo numériques qui cumulent les mégapixels, etc., la technologie USB 2.0 n’est peut-être plus assez rapide.
Page 14: Hdmi 1.4
HDMI 1.4 Cette rubrique explique la technologie HDMI 1.4 et ses fonctionnalités, ainsi que ses avantages. HDMI (High-Definition Multimedia Interface) est une interface audio/vidéo tout numérique standard de données non compressées. HDMI fait office d'interface entre une source audio/vidéo numérique compatible, telle qu'un lecteur de DVD ou encore un ampli A/V et un écran audio et/ou vidéo numérique compatible tel qu'un téléviseur numérique (DTV).
Page 15: Chapitre 3: Démontage Et Remontage
Démontage et remontage Cache de fond Retrait du cache de fond de l’ordinateur Étapes 1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Rabattez l’écran, puis retournez l’ordinateur. 3. Retournez le rabat du badge du système, puis retirez les vis M2x3 T5 (10) et M2x8,5 (2) qui fixent le cache de fond à l’ordinateur [1, REMARQUE : Utilisez un tournevis Torx #5 pour les vis du socle et un tournevis cruciforme pour les deux vis M2x8,5 à...
Page 16: Installation Du Cache De Fond De L'ordinateur
● Si la batterie reste coincée dans votre ordinateur à la suite d’un gonflement, n’essayez pas de la libérer. En effet, perforer, plier ou écraser une batterie Lithium-ion peut être dangereux. Dans ce cas, contactez le support technique Dell pour obtenir de l’aide. Rendez-vous sur www.dell.com/contactdell. ● Achetez systématiquement des batteries sur www.dell.com...
Page 17: Retrait De La Batterie
● Ne la pliez pas. ● N’utilisez aucun outil pour faire levier sur la batterie. ● Si vous ne parvenez pas à retirer la batterie en respectant les contraintes ci-dessus, veuillez contacter le support technique Dell Installation de la batterie Étapes...
Page 18: Disque Solid State Drive (Ssd Pcie)
3. Connectez le câble de la batterie à la carte système. 4. Installez le cache de fond. 5. Appliquez les procédures décrites dans la section Après une intervention à l'intérieur de l'ordinateur. Disque Solid State Drive (SSD PCIe) Retrait du disque SSD (Solid State Drive) M.2 Étapes 1.
Page 19: Installation D'un Disque Ssd M.2
Installation d’un disque SSD M.2 Étapes 1. Collez le tampon thermique sur le SSD M.2. REMARQUE : Le tampon thermique n’est applicable que pour une carte SSD PCIe. 2. Insérez le SSD M2 en l’inclinant dans son emplacement. 3. Appuyez sur l’autre extrémité du SSD et vissez la vis M2x3 (1) qui fixe le SSD à la carte système. 4.
Page 20: Installation Des Haut-Parleurs
Installation des haut-parleurs Étapes 1. À l'aide des détrompeurs, placez les haut-parleurs sur l'assemblage du repose-mains. 2. Vissez les vis M2x2 (4) qui fixent les haut-parleurs à l’assemblage du repose-mains. 3. Acheminez les câbles du haut-parleur par les guides d'acheminement situés sur l'assemblage du repose-mains. 4.
Page 21 4. Procédez comme suit pour retirer le disque dur : a. Déconnectez le câble du disque dur de la carte système [1]. b. Soulevez le disque dur pour le dégager de l’assemblage de repose-mains [2]. 5. Déconnectez l’interposeur de disque dur de l’assemblage de disque dur, puis retirez les caches du disque dur [1, 2]. Démontage et remontage...
Page 22: Installation Du Disque Dur (En Option)
Installation du disque dur (en option) Étapes 1. Remettez en place les caches du disque dur sur celui-ci. 2. Connectez l'interposeur de disque dur à l'assemblage de disque dur. 3. Mettez en place l'assemblage de disque dur sur l'assemblage du repose-mains. 4.
Page 23 4. Dégagez le câble du clavier [1], puis retirez les vis M1,6 x 1,5 (31) qui fixent le clavier à l’ordinateur [2]. 5. Déconnectez le câble de son connecteur situé sur la carte système. 6. Retirez la vis (2) qui fixe le clavier à la carte système. 7.
Page 24: Installation Du Clavier
Installation du clavier Étapes 1. Collez le Mylar sur le clavier. 2. Alignez les trous de vis du clavier avec ceux de l'assemblage du repose-mains. 3. Vissez les vis M1,6 x 1,5 (31) qui fixent le clavier à l’assemblage du repose-mains. 4.
Page 25: Installation De La Carte De Réseau Sans Fil Wlan
3. Suivez les étapes suivantes afin de retirer la carte WLAN : a. Retirez la vis imperdable pour libérer le support qui fixe la carte WLAN à l’ordinateur [1] et soulevez le support pour le retirer de l’ordinateur [2]. b. Débranchez les câbles d’antenne de la carte WLAN [3]. c.
Page 26: Modules De Mémoire
Modules de mémoire Retrait des barrettes de mémoire Étapes 1. Appliquez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : Cache de fond Batterie 3. Dégagez les attaches de fixation du module de mémoire jusqu’à ce qu’il s’éjecte [1]. Puis, retirez le module de mémoire de son connecteur sur la carte système [2].
Page 27: Installation Du Dissipateur De Chaleur
PRÉCAUTION : Le dissipateur de chaleur se met à chauffer au cours d’une utilisation normale. Laissez-le refroidir avant de le manipuler. REMARQUE : La vis d’extraction peut varier selon le type de dissipateur de chaleur installé. Cache de fond Batterie 3.
Page 28: Ventilateur Système
Ventilateur système Retrait des ventilateurs Étapes 1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez : cache de fond batterie 3. Procédez comme suit pour retirer le ventilateur gauche de la carte vidéo : a.
Page 29 c. Débranchez le câble de l’écran de la carte système [1]. d. Désacheminez le câble de l’écran de ses retenues [2]. e. Débranchez le câble du ventilateur système de la carte système [3]. f. Retirez les (2) vis M2x4 qui fixent le ventilateur système à la carte système [4]. g.
Page 30: Installation Des Ventilateurs
Installation des ventilateurs Étapes 1. Effectuez les étapes suivantes pour installer le ventilateur du système : a. Alignez les trous de vis du ventilateur gauche avec ceux de l’ensemble de repose-mains. b. Connectez le câble du ventilateur gauche à la carte système. c.
Page 31: Carte Son
2. Retirez : cache de fond batterie 3. Suivez les étapes suivantes afin de retirer la carte d’E/S : a. Débranchez le câble d’entrée CC de son connecteur sur la carte système [1]. b. Retirez la vis M2x3 qui fixe le connecteur d’entrée CC à l’ordinateur [2]. c.
Page 32: Installation De La Carte Audio
modules de mémoire carte système 3. Pour retirer la carte audio, procédez comme suit : a. Retournez la carte système. b. Déposez les vis M2x3 (2) qui fixent la carte audio à la carte système [1]. c. Soulevez la carte audio [2]. Installation de la carte audio Étapes 1.
Page 33: Pile Bouton
Pile bouton retrait de la pile-bouton. Étapes 1. Appliquez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. PRÉCAUTION : La dépose de la pile bouton réinitialise les paramètres du système BIOS aux valeurs d’usine. Avant de retirer la pile bouton, il est recommandé...
Page 34: Installation De La Pile Bouton
Installation de la pile bouton Étapes 1. Replacez la pile bouton dans son emplacement sur l’ordinateur. 2. Connectez le câble de la pile bouton à la carte système. 3. Retournez la carte système. 4. Installez les éléments suivants : Carte système Mémoire Dissipateur thermique Ventilateurs...
Page 35: Installation Du Bouton D'alimentation
Installation du bouton d’alimentation Étapes 1. Alignez le bouton d’alimentation avec l’emplacement sur le châssis du système. 2. Remettez en place les vis M2x4 (2) qui fixent le bouton d’alimentation à la carte système. 3. Installez les éléments suivants : Batterie Cache de fond 4.
Page 36: Installation Du Bouton D'alimentation Avec Lecteur D'empreintes Digitales
REMARQUE : Il existe deux options de bouton d’alimentation : ● Bouton d’alimentation avec voyant lumineux. ● Bouton d’alimentation avec fonction de lecteur d’empreintes digitales sans voyant lumineux (en option). b. Retirez la bande de mylar qui fixe la carte du bouton d’alimentation au châssis du système [2]. c.
Page 37: Ensemble Écran
5. Remettez en place les vis M2x4 (2) qui fixent le bouton d’alimentation à la carte système. 6. Installez les éléments suivants : Batterie Cache de fond 7. Appliquez les procédures décrites dans la section Après une intervention à l'intérieur de l'ordinateur.
Page 38: Installation De L'assemblage D'écran
b. Soulevez l’assemblage d’écran et retirez-le du châssis de système [2]. Installation de l'assemblage d'écran Étapes 1. Placez l'assemblage du repose-mains sur le bord de la table avec les haut-parleurs à l'opposé du bord. 2. Alignez les trous de vis situés sur l'assemblage du repose-mains avec ceux situés sur les charnières d'écran. 3.
Page 39: Cache D'antenne
Cache d’antenne Retrait de l’antenne Étapes 1. Appliquez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : Cache de fond Batterie carte WLAN assemblage d’écran 3. Posez délicatement le système sur une surface plane. 4.
Page 40 6. Pour retirer le module d’antenne : a. Retirez les bandes de cuivre qui fixent le module d’antenne [1]. b. Retirez les vis M2x4 (4) et soulevez les supports métalliques qui fixent le câble d’antenne [2, 3]. Démontage et remontage...
Page 41: Installation Du Cache D'antenne
Installation du cache d’antenne Étapes 1. Remettez en place le capot de l’antenne sur l’ensemble de l’écran. 2. Mettez les charnières d’écran à la position normale. 3. Installez les éléments suivants : Assemblage d’écran carte WLAN Batterie Cache de fond 4.
Page 42 4. Suivez les étapes suivantes pour retirer la carte système du châssis : a. Retirez les vis M2x4 (4) qui fixent la carte système à l’ordinateur [1]. b. Soulevez la carte système et retirez-la de l'ordinateur [2]. Démontage et remontage...
Page 43: Pose De La Carte Système
Pose de la carte système Étapes 1. Tenez la carte système par le centre. Évitez de tenir la carte système par le « cou » afin de ne pas l’endommager. 2. Remettez les vis M2x4 (4) qui fixent la carte système à l’assemblage du repose-poignets. 3.
Page 44: Repose-Mains
4. Connectez le câble du port de l’adaptateur secteur, le câble des haut-parleurs, le câble de la carte des contrôles du clavier, le câble du pavé tactile, et le câble de l’écran tactile à la carte système. 5. Connectez le câble de l’écran à la carte système. 6.
Page 45 port du connecteur d’alimentation clavier 3. Après avoir effectué toutes les étapes ci-dessus, il vous reste l’assemblage du repose-mains. Figure 2. Bouton d’alimentation avec voyant Démontage et remontage...
Page 46: Installation De L'ensemble Repose-Mains
Figure 3. Lecteur d’empreintes digitales sans voyant Installation de l’ensemble repose-mains Étapes 1. Alignez l’ensemble repose-mains avec l’ensemble écran. 2. Serrez les vis pour fixer les charnières d’écran à l’ensemble repose-mains. 3. Appuyez vers le bas sur le repose-mains pour fermer l'écran. 4.
Page 47: Chapitre 4: Dépannage
Dell). cela doit être conforme aux réglementations en matière de transport. Les batteries gonflée qui ne sont pas couvertes par la garantie doivent être mises au rebut dans un centre de recyclage approuvé. Contactez le support produit Dell à l’adresse https://www.dell.com/support...
Page 48: Exécution Des Diagnostics Epsa
1. Mettez l’ordinateur sous tension. 2. Lorsque l’ordinateur démarre, appuyez sur la touche F12 lorsque le logo Dell apparaît. 3. Dans l’écran du menu de démarrage, utilisez les flèches du haut et du bas pour sélectionner l’option Diagnostics, et appuyez sur Entrée.
Page 49: Test De Rail D'alimentation Lcd (L-Bist)
Auto-test intégré (BIST) de l’écran LCD Les ordinateurs portables Dell disposent d’un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie de l’écran que vous rencontrez est un problème inhérent à l’écran LCD de l’ordinateur portable Dell ou à la carte vidéo (processeur graphique) et aux paramètres du PC.
Page 50: Codes Sonores
à son état d’origine. Vous pouvez également le télécharger à partir du site Web de support Dell pour dépanner et corriger votre ordinateur s’il ne parvient pas à démarrer à partir du système d’exploitation principal à cause de défaillances logicielles ou matérielles.
Page 51: Élimination De L'électricité Résiduelle (Effectuer Une Réinitialisation Matérielle)
6. Installez la batterie. 7. Installez le cache de fond. 8. Branchez l’adaptateur secteur à l’ordinateur. 9. Allumez votre ordinateur. REMARQUE : Pour en savoir plus sur la réinitialisation matérielle, consultez l’article de la base de connaissances 000130881 www.dell.com/support. Dépannage...
Page 52 À propos de cette tâche Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : Étapes...
