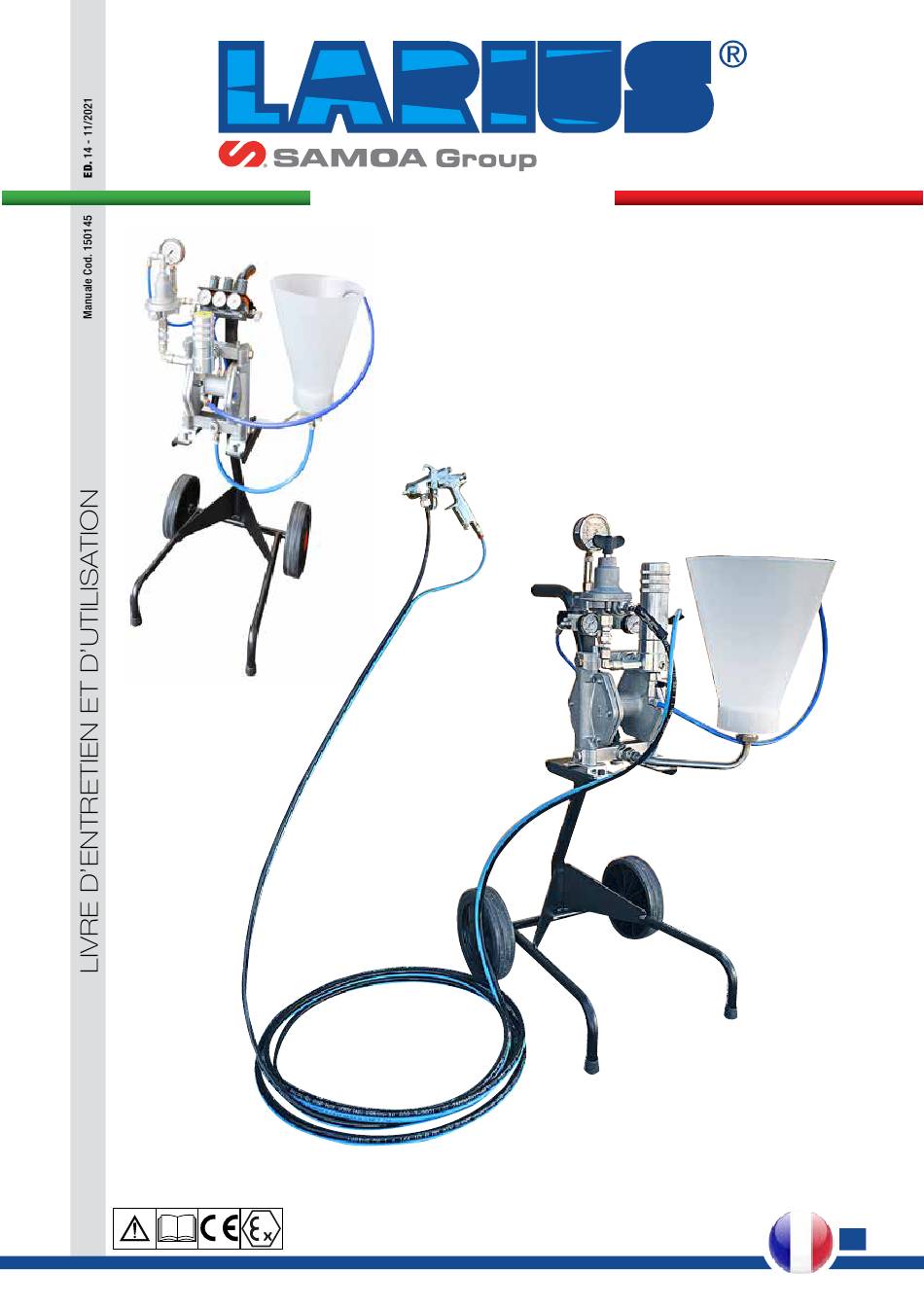

- Page 1 w w w . l a r i u s . c o m Larius 2 VernissaGe Pompa pneumatique à double membrane Larius 2 PLus Larius 2 VernissaGe...
- Page 2 Larius 2 - vernissage Ce manuel doit être considéré comme une traduction en français du manuel original rédigé en langue italienne. Le constructeur décline toute responsabilité dérivant d’une traduction erronée des instructions contenues dans le manuel en italien. Le fabricant se réserve la possibilité de modifier les caractéristiques et les données du présent manuel à...
-
Page 3: Table Des Matières
................................24 CHarIOt COmPLEt ..............................25 GrOUPE DE CONtrÔLE DE L'aIr avEC CHarIOt ....................26 GrOUPE DE CONtrÔLE DE L'aIr saNs CHarIOt ....................27 GrOUPE DE CONtrÔLE LarIUs 2 PLUs........................29 FILtrE avEC rECIrCULatION ..........................30 FILtrE LINE aDmIssION ............................31 vErsION DE rEsErvOIr D'asPIratION ........................32 vErsION mUraLE ..............................33... -
Page 4: Avertissement
Larius 2 - vernissage aveRtissements Le tableau ci-dessous présente la signification des symboles que l’on trouve dans ce manuel, relatifs à l’utilisation, la mise à la terre, les opérations d’utilisation, d’entretien et de réparation de cet appareil. • Lire ce manuel avec attention avant d’utiliser l’appareil. •... -
Page 5: A Principe De Fonctionnement
L’alimentation se fait par le passage à travers un régulateur de données teChniques RappoRt 1:1 LARIUS 2 LARIUS 2 PLUS 7 bar MAX PRESSION D'EXERCICE (produit) 7 bar 7 bar PRESSION D’ALIMENTATION MAX. (air) -
Page 6: Cdescription De L'appareil
Larius 2 - vernissage desCRiption de L’appaReiL Rep. Description Rep. Description Chariot Régulateur de débit Manométre pression débit produit Sortie du produit Réservoir à gravité de 6 litres Robinet retour produit en excés Filtre produit Tuyau souple retour produit en excés www.larius.com ED. - Page 7 Larius 2 - vernissage Rep. Rep. Description Description Robinet de distribution de l'air Poignée réglage pression produit Sortie d'air de pulvérisation Manomètre pression d'air alimentation pompe Manométre pression air pulvérisation Clapet de pilotage Poignée réglage pression air de pulvérisation Aérographe Entrée produit Entrée d'air pour l'alimentation de la pompe www.larius.com...
-
Page 8: Ddescription De L'appareil Version Plus
Larius 2 - vernissage desCRiption de L’appaReiL veRsion pLus Rep. Rep. Description Description Sortie du produit Chariot Manometro pressione flusso prodotto Robinet retour produit en excés Réservoir à gravité de 6 litres Tuyau souple retour produit en excés Filtre produit Entrée d'air pour l'alimentation de la pompe Régulateur de débit Sortie de l'air pour l'alimentation de la pompe... - Page 9 Larius 2 - vernissage Rep. Rep. Description Description Manométre pression d'atomisation Manomètre pression flux de produit Poignée réglage pression Poignée réglage pression flux de produit d'atomisation Entrée produit Manométre pression vitesse pompe Clapet de pilotage Poignée réglage pression vitesse pompe www.larius.com ED.
-
Page 10: Fconsignes De Securite
Larius 2 - vernissage tRanspoRt et deBaLLage • Respecter scrupuleusement l’orientation de l’emballage MENT LES NORMES DE PREVENTION DES ACCIDENTS indiquée à l’extérieur par des messages écrits ou des DU TRAVAIL DU PAYS DANS LEQUEL EST INTALLE L’AP- symboles. PAREIL ET LES NORMES EN MATIERE DE POLLUTION DE L’ENVIRONNEMENT •... -
Page 11: G Mise Au Point
Larius 2 - vernissage Consignes de sécurité électrique • TOUJOURS UTILISER LE TUYAU FLEXIBLE PREVU DANS L’OUTILLAGE STANDARD FOURNI AVEC L’APPAREIL. • Vérifier que l’interrupteur soit sur la position “OFF” avant L’UTILISATION D’ACCESSOIRE OU OUTILS DIFFERENTS d’introduire la fiche du câble d’alimentation dans la prise DE CEUX RECOMMANDES DANS LE PRESENT MANUEL électrique. - Page 12 Larius 2 - vernissage Lavage du nouveL appaReiL • Diriger le pistolet vers un récipient de récupération et • L’appareil a été testé à l’usine avec de l’huile minérale garder la détente enfoncée (de manière à évacuer l’huile légère qui est restée à l’intérieur du groupe pompant pour présente) jusqu’à...
-
Page 13: Fonctionnement
Larius 2 - vernissage FonCtionnement veRsion pLus veRsion standaRd LanCement des opeRations de peintuRe • Ouvrir le robinet de récyclage (h8). • N’utiliser l’appareil qu’après avoir achevé toutes les opéra- • Démarrer la pome à l'aide de la poignée (h9); la pompe va tions de mise au point décrites aux pages précédentes. -
Page 14: Inettoyage Aprés Le Vernissage Ou Pour Le Changement De Produit
Larius 2 - vernissage RégLage du Jet de vapoRisation • Toujours effectuer des passages réguliers en bandes parallèles. • Tourner lentement la poignée du régulateur de débit dans le sens des aiguilles d’une montre jusqu’à ce que la valeur • Garder une distance constante entre le pistolet et le sup- de pression garantissant une bonne atomisation du produit port à... -
Page 15: Jentretien Ordinaire
Larius 2 - vernissage • Diriger le pistolet vers l'intérieur du réservoir et faire circuler • Après l'utilisation des produits avec PVA (alcool de polyvi- le solvant pendant cinq minutes environ en appuyant sur nile) ou des produits solubles dans l'eau, nettoyer la pompe la détente. -
Page 16: K Anomalies Et Solutions
Larius 2 - vernissage anomaLies et soLutions probleme solution Cause probable • Le nettoyer ou le remplacer; • L’appareil n’aspire pas le produit • Le filtre d’ aspiration est bouché; • Le remplacer par un filtre à maille • Le filtre d’aspiration est trop fin; plus grosse (avec les produits très denses enlever le filtre);... - Page 18 Larius 2 - vernissage vue éCLatée pompe LaRius 2 inoX www.larius.com ED. 14 - 11/2021 - Cod. 150145...
- Page 19 Larius 2 - vernissage Pos. Code Description Q.té Pos. Code Description Q.té 8132 Larius 2 inox 8007 Joint èlastique 8232 Larius 2 aluminium produits abrasifs 8005 Joint torodal 8134 Bride 8004 Siège du joint d'ètanchètè 8039 Joint torique 8006 Joint d'ètanchètè 91641 Bille infèrieure Ø3/4”...
- Page 20 Larius 2 - vernissage vue éCLatée pompe LaRius 2 en aLuminium www.larius.com ED. 14 - 11/2021 - Cod. 150145...
- Page 21 Larius 2 - vernissage Pos. Code Description Q.té Pos. Code Description Q.té 8000 Larius 2 en aluminium 8011 Rondelle 8199 Larius 2 en aluminium produits abrasifs 8007 Joint èlastique 8002 Bride 8005 Joint torodal 8039 Joit torique 8004 Siège du joint d'ètanchètè 91641 Bille infèrieure Ø3/4”...
- Page 22 Larius 2 - vernissage Kit vue éCLatée pompe LaRius 2 en aLuminium/inoX www.larius.com ED. 14 - 11/2021 - Cod. 150145...
- Page 23 Larius 2 - vernissage Code KIT 40334 Siege bile + Billes LARIUS 2 Code KIT 40331/1 Membrane billes L2 anti-abrasives Pos. Description Q.té Pos. Description Q.té Joint torodal Bille supèrieure Ø9/16” produits abrasifs Bille supèrieure Ø9/16” Rondelle Bille infèrieure Ø3/4” produits abrasifs Siège de la bille supèrieure Joint torodal Siège bille infèrieure...
-
Page 24: Reservoir
Larius 2 - vernissage RéseRvoiR Rep. Code description Rep. Code description 55000 Couvercle 4122 Équerre 35008 Couvercle + Trémie + Filtre 22097 Raccordement Ø12 35006 Filtre fin 96217 Tuyau Ø12 35007 Filtre grossier 54004 8085 Tube rigide 91026 Ecrou 18170 Tuyau Ø10 55001 Trémie... -
Page 25: Chariot Complet
Larius 2 - vernissage ChaRiot CompLet Rep. qtè. Rep. qtè. Code description Code description 96320/1 Chariot complet 91023 Roues 21653 Bâit chariot L1-L2 95159 Rondelle de roue 91047 Bouchon Ø 30 8018 Pieds Ø 20 www.larius.com ED. 14 - 11/2021 - Cod. 150145... - Page 26 Larius 2 - vernissage gRoupe de ContRôLe de L'aiR suR Le ChaRiot pos. Code qtè. description pos. Code qtè. description Vanne à bille 1/4" groupe complet 4004 96322 Raccordement 1/4" 5255 4006 Connection rapide 1/4" tube Ø 8 Connexion a baïonette 3338 8167 Manomètre...
-
Page 27: R Groupe De Contrôle De L'air Sans Chariot
Larius 2 - vernissage gRoupe de ContRôLe de L'aiR sans ChaRiot veRsion inoX pos. qtè. pos. qtè. Code description Code description 8170 Supports réglables 96208 Jonction 1/4" 54004 8073 air Block 8167 Manomètre 3354 Jonction 22027 Jonction 8083 Bouchon 1/4" 3344 Reg pression 8063... - Page 28 Larius 2 - vernissage veRsion aLuminium pos. qtè. pos. qtè. Code description Code description 3344 Reg pression 8167 Manomètre 8060 Supports réglables 96208 Jonction 1/4" 3338 Baïonnette 8083 Bouchon 1/4" 8031 Jonction 1/4" - Ø4 8073 air Block 32004 8063 Coude pivotant 3354 Jonction...
-
Page 29: S Groupe De Contrôle Larius 2 Plus
Larius 2 - vernissage gRoupe de ContRôLe de L'aiR LaRius 2 pLus Pos. Code Description Q.tè 96322/2 Groupe de contrôle l'air 8032 Raccord T M/F 1/4" 8031 Raccord 8167/1 Manomètre 96208 Nipplo BSPP 5255 Raccordement 1/4" M/F 1 22066 Réduction... -
Page 30: Filtre Avec Recirculation
Larius 2 - vernissage FiLtRe aveC ReCiRCuLation veRsion inoX/aLuminium Pos. Code Description Q. tè Pos. Code Description Q. tè 8096 Filtre complet (inox) 8123 Raccordement 96201 Filtre complet (aluminio) 8156 Raccordement tournant (inox) 98384 Récipient filtre (inox) 8069 Raccordement tournant (aluminio) 96201 Récipient filtre (aluminio) 98386... - Page 31 Larius 2 - vernissage FiLtRe Ligne admission en aspitation/paR gRavité Pos. Codice Descrizione Q. tà Pos. Codice Descrizione Q. tà 8107 Filtre complet (aspiration) 22027 Raccordement 9113 Filtre complet (gravité) 4004 Vanne à bille 16201 Récipient filtre (aspiration) 8123 Raccordement (aspiration) 8052 Récipient filtre (gravité) 5314...
- Page 32 Larius 2 - vernissage veRsion RéseRvoiR d’aspiRation Rep. qtè. Code description 4109 Couvercle complet 4064 Réservoir 30 litres 8046 Tuyau souple matériel 35005/1 Cloche filtre 35006 Filtre fin 35007 Filtre grossier 35008 Anneau élastique 8041 tuyau aspiration complet avec filtre www.larius.com ED.
-
Page 33: W Version Murale
Larius 2 - vernissage veRsion muRaLe Rep. Code qtè. description 4202 Support à mur 8036 Coude 1/2" 8131 tuyau souple aspiration 35005 Cloche 35006 Filtre fin 35007 Filtre grossier 35008 Anneau élastique 35004 Cloche complet www.larius.com ED. 14 - 11/2021 - Cod. 150145... -
Page 34: Atex
Larius 2 - vernissage ateX desCRption Les pompes à membrane séries 2 et 4 sont Ces consignes de sécurité font référence à l’installation, des appareils du groupe ii, destinés à une l’utilisation et l’entretien des pompes de transfert à membrane utilisation dans des zones classées avec et à... - Page 35 Larius 2 - vernissage Consignes de séCuRité pouR L’instaLLation eXempLe d’instaLLation dans une Zone dangeReuse avant l’installation, lire attentivement le manuel d’utilisation et d’entretien. toutes les opérations d’entretien doivent être exécutées selon les préconisations du manuel. • Les pompes de transfert à membrane et à basse pression séries 2 et 4 doivent être raccordées à...
- Page 36 Larius 2 - vernissage ateX - CeRtiFiCat de ConFoRmité Nous Larius S.r.l. La conformité a été vérifiée sur la base des Via Stoppani, 21 conditions requises par les normes ou les 24032 Calolziocorte (LC) documents de réglementation indiqués ci- dessous: déclarons sous notre entière responsabilité...
-
Page 37: Déclaration De Conformité
Larius 2 - vernissage DÉCLARATIOn DE COnFORMITÉ Le fabricant LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY Tel: +39 0341 621152 Fax: +39 0341 621243 E-mail: larius@larius.com Déclare sous sa propre responsabilité que le produit: LARIUS 2 vERnISSAgE Pompa pneumatique à... - Page 38 LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY TEL. +39 0341 621152 - Fax +39 0341 621243 - larius@larius.com www.larius.com...
