X300
Manuel d'instruction

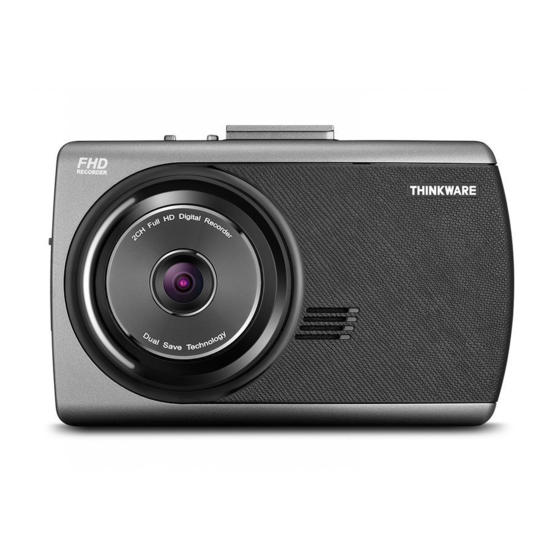

Cette caméra de tableau de bord (dashcam) est un appareil embarqué spécialisé qui enregistre tout au long de l'utilisation du
véhicule.
La disponibilité de certaines fonctions pourrait dépendre de l'installation, des conditions de la route et du type de véhicule. Selon
le microprogramme installé, la qualité vidéo pourrait varier d'un appareil à l'autre.
Cet appareil ne garantit PAS l'enregistrement vidéo de tous les accidents, car le détecteur d'impact pourrait ne pas être activé en
raison d'une combinaison de paramètres ou de la force de l'impact durant la collision.
ACMA-020RAM1
Publicité
Table des Matières
Manuels Connexes pour Thinkware X300
Sommaire des Matières pour Thinkware X300
- Page 1 X300 Manuel d'instruction Cette caméra de tableau de bord (dashcam) est un appareil embarqué spécialisé qui enregistre tout au long de l'utilisation du véhicule. La disponibilité de certaines fonctions pourrait dépendre de l'installation, des conditions de la route et du type de véhicule. Selon le microprogramme installé, la qualité...
-
Page 3: Table Des Matières
C o n t e n u Avant d'utiliser THINKWARE DASH CAM X300 Déclaration FCC Attention Pour commencer 1-1. Dans l'emballage 1-2. Accessoires facultatifs 1-3. Aperçu du produit 1-4. Insérer une carte mémoire 1-5. Installation dans le véhicule Opérations élémentaires 2-1. -
Page 4: Avant D'utiliser Thinkware Dash Cam
▶ À des fins d'amélioration du produit, THINKWARE se réserve le droit d'altérer le produit et le contenu du présent manuel en tout temps et sans préavis. -
Page 5: Attention
élevées ou de l'humidité. Ne modifiez ni ne coupez le câble d'alimentation. Utilisez uniquement les accessoires et le matéri- THINKWARE ne garantit pas la compatibilité des el périphérique d'origine de THINKWARE ou d'un appareils et du matériel périphérique non au- revendeur THINKWARE autorisé. -
Page 6: Pour Commencer
1. Pour commencer Cet appareil a été mis à l'essai avec des câbles blindés sur les périphériques. Cet appareil doit être utilisé avec des câbles blindés pour en assurer la conformité. 1-1. Dans l'emballage Unité principale Monture avec ruban Chargeur Support de câble adhésif de la caméra de 3M (1 chaque) -
Page 7: Aperçu Du Produit
1-3. Aperçu du produit Vue de Vue de face l’arrière Vue latérale Vue de latérale latérale gauche / dessus gauche droite droite 13 14 N° Description Lentilles de la caméra Caméra orientée vers l'avant pour l'enregistrement vidéo Connecteur de la monture Se fixe à... -
Page 8: Insérer Une Carte Mémoire
La carte de mémoire microSD devrait faire l'objet de contrôles réguliers pour d'éventuelles erreurs. Étant un produit consommable, il importe également de la remplacer périodiquement. THINKWARE NE SAURAIT être tenu responsable de tout problème ou dommage découlant de l'utilisation de pièces et accessoires non authentiques ou non autorisés. Il est fortement recommandé d'utiliser une carte mémoire THINKWARE afin de réduire le risque d'erreur de la carte mémoire. -
Page 9: Installation Dans Le Véhicule
1-5. Installation dans le véhicule 1-5-1. Fixer l'appareil et la monture ① Placez la monture en l'alignant avec le connecteur (A) et poussez-la vers (B) jusqu'à ce qu'il se bloque avec un déclic. ② Retirez le film protecteur des lentilles de la caméra. 1-5-2. - Page 10 ④ A justez la caméra de façon que la caméra de tab- leau de bord soit orientée vers l’avant et alignée avec la route et le véhicule. CONSEIL Après l’installation, mettez la caméra de tableau de bord en marche et utilisez le live view sur l’écran ACL afin d’ajuster l’angle de caméra si nécessairea.
-
Page 11: Opérations Élémentaires
2. Opérations élémentaires 2-1. Allumer/éteindre l'appareil L'appareil s'allume ou s'éteint automatiquement avec le moteur du véhicule. : Rouge : Vert : Bleu Câble d'alimentation pour le véhicule Clignote dans chacune des 3 couleurs Pour allumer/éteindre l'appareil manuellement, maintenir enfoncé le bouton marche/arrêt ( Maintenir enfoncé... -
Page 12: Brancher Le Récepteur Gps Externe (Accessoire Facultatif)
Branchez le récepteur GPS externe dans le port GPS de la caméra de tableau de bord. Mises en garde THINKWARE NE SAURAIT être tenu responsable de tout problème et/ou dommage découlant de l'utilisa- tion de pièces et accessoires non authentiques ou non autorisés. Il est fortement recommandé d’utiliser toujours un récepteur GPS externe THINKWARE authentique. -
Page 13: Fichiers Vidéo Enregistrés
2-4. Fichiers enregistrés Les fichiers vidéo sont enregistrés dans le dossier sur la carte microSD en fonction de la date et de l'heure. ┗ Les fichiers sont créés sur la base de l'heure d'enregistrement. Enregis- Année Mois Jour Heure Seconde trement de la Minute... -
Page 14: Enregistrer Une Vidéo En Conduisant
2-5. Enregistrer une vidéo en conduisant 2-5-1. Mode d'enregistrement en continu Les vidéos sont enregistrées en segments de 1 minute, puis enregistrés sur la carte microSD dans le dossier nommé “cont_rec”. État d’enregistrement DEL Lumière bleue allumée 2-5-2. Enregistrement d'accident durant l'enregistrement continu ... - Page 15 2-5-3. Dual Save (Sauvegarde de la Mémoire Interne) Dual Save est une technologie exclusive de Thinkware qui utilise une mémoire incorporée de sauvegarde sécurisée outre la carte mémoire microSD. La technologie Dual Save garantit un enregistrement vidéo d’ac- cident en utilisant la mémoire interne au cas où un accident endommage la carte mémoire microSD.
-
Page 16: Optionnel] Enregistrer Une Vidéo Dans Un Véhicule Stationné
2-6. [Optionnel] Enregistrer une vidéo dans un véhicule stationné Cette fonction n'est disponible que si la caméra de tableau de bord est câblée directement sur la batterie du véhicule. L'accessoire de câblage d'alimentation directe doit être acheté séparément puis installé. 2-6-1. -
Page 17: Enregistrement Manuel
2-7. Enregistrement manuel En plus d'enregistrer les accidents, la caméra de tableau de bord offre à l'utilisateur un mode d'enregistrement manuel pour capter le paysage ou tout autre endroit lors de la conduite. Cette fonction peut également ser- vir pour enregistrer un vidéo témoin si le véhicule dans lequel la caméra est installée n'est pas directement impliqué... -
Page 18: Capture D'images Fixes
2-8. Capture d'images fixes Appuyez brièvement sur le bouton de capture d'images fixes ( ) pour prendre une photo. Un avertisseur retentira afin d'indiquer qu'une photo a été prise avec succès. ┗ Les images fixes sont enregistrées dans un endroit sécu- ritaire de la carte microSD sous le nom de dossier “capture”. -
Page 19: Acl Tactile
3. ACL Tactile 3-1. Menu principal Indique un branche- Indique l’état des notifications/alertes sonores ment au récepteur GPS Date/Heure externe Indique l’état d’enreg- istrement actuel Indique l’état d’enregistrement audio Démarre l'enregis- trement manuel Lance la capture d’images fixes... -
Page 20: Live View
3-2. Live View L’écran ACL peut être utilisé afin de visionner l’enregistrement actuel. Caméra arrière (visible seulement lorsque la caméra arrière est branchée) Retour au menu principal Touchez n’importe où sur l’écran afin de cacher les boutons du menu (tou- chez encore une fois pour montrer les boutons du menu) Vitesse actuelle /... -
Page 21: Liste De Vidéos
3-3. Liste de vidéos L’enregistrement s’arrêtera pendant la navigation de la liste de vidéos et de l’écran du menu des paramètres. Une notification visuelle de la suspension de l’enregistrement apparaîtra avant d’afficher ces écrans. 3-3-1. Liste de vidéos - 1 Enregistrement continu : Liste de vidéos d’enregistrement boucle en mode continu (en segments de 1 minute). - Page 22 3-3-2. Liste de vidéos - 2 L’enregistrement s’arrêtera au moment où l’on consulte le menu à l’écran Activer/ Désactiver Audio Nom du fichier vidéo Retour au menu principal Suivant Lire/Pause Temps de lecture actuel Temps de lecture total Progression de la lecture...
-
Page 23: Paramètres > Commun
3-4. Paramètres > Commun L’enregistrement s’arrêtera pendant la navigation de la liste de vidéos et de l’écran du menu des paramètres. Une notification visuelle de la suspension de l’enregistrement apparaîtra avant d’afficher ces écrans. Language : Langue Enregistrement audio : Active et désactive l’enregistrement audio Guidage vocal : Active et désactive le guidage vocal Volume : Permet le réglage du volume de lecture Luminosité... -
Page 24: Paramètres > Mode D'enregistrement En Continu
3-5. Paramètres > Mode d'enregistrement en continu R ésolution de la caméra avant/ Résolution de la caméra arrière : Permet le réglage de la résolution de l’enregistrement vidéo de la caméra avant F réquence d'images de la caméra avant : Permet le réglage de la fréquence d’images de l’enregistrement vidéo Sensibilité... - Page 25 3-6. Paramètres > Mode surveillance de stationnement Mode surveillance de stationnement automatique : Surveille l’état de contact du véhicule afin de le mettre automatiquement en mode de surveillance de sta- tionnement lorsque le véhicule est éteint R ésolution de la caméra avant/arrière : Permet le réglage de la résolution de l’enregistrement vidéo par la caméra avant/arrière en mode surveil- lance de stationnement F réquence d’images de la caméra avant :...
-
Page 26: Paramètres > Fonctions Supplémentaires
3-7. Paramètres > Fonctions supplémentaires Partition de la mémoire : Permet d’allouer l’espace sur la carte mémoire en fonction des modes d’enregis- trement ┗ Type A (recommandé) : Optimisé pour enregistrement en continu ┗ Type B : Optimisé pour détection d’accident et de mouvement en mode surveillance de stationnement ┗... -
Page 27: Paramètres > Vidéo Dual Save
3-8. Paramètres > Vidéo Dual Save Copier une vidéo Dual Save dans la carte mémoire : Copier tous les fichiers vidéo sauvegardés sur la mémoire interne dans une carte microSD Supprimer toutes les vidéos Dual Save: Supprimer tous les fichiers vidéo sauvegardés sur la mémoire interne... -
Page 28: Application Sur Pc
à l'aide de la visionneuse PC comme s'il s'agissait d'une seule vidéo continue. Le fichier d'installation de la visionneuse est se trouve sur la carte microSD contenue dans l'emballage. Veuillez consulter le site Web THINKWARE (http://thinkwaredashcam.com) pour obtenir la dernière version de la visionneuse. - Page 29 4-1-2. Installer le Logiciel Thinkviewer Windows ① Double-cliquez sur le fichier d'installation de la visionneuse PC enregistré sur la carte microSD pour installer le programme. ② Une fois l'installation de la visionneuse terminée, double-cliquez sur l'icône de l'application pour ouvrir l'écran principal du logiciel. ①Déplacez au bureau le fichier nommé...
- Page 30 4-1-3. Sélectionner le disque pour l’appareil X300 ① Cliquez sur fichier dans le menu et sélection- nez le disque pour l'appareil de stockage portatif assigné à la carte microSD. ② Sélectionnez n'importe quel fichier dans la liste pour charger l'entièreté de la liste de lecture vidéo contenue sur la carte mémoire.
- Page 31 4-1-4. Aperçu de la visionneuse PC Plein écran Paramètres/informations de la Basculer entre la vue avant/arrière caméra de tableau de bord Vue de l'arrière Ouvrir un (disponible fichier seulement si la carte microSD contient une vidéo captée à l'aide Écran de d'une caméra visualisation arrière)
- Page 32 4-1-5. Voir liste de lecture Sélectionnez le dossier approprié (Enregistrement continu, Enregistrement d'accident, Enregistrement manuel, Stationnement mouvement, Stationnement accident) pour consulter la liste de lecture de chacun des modes d'enregistrement. Liste de lecture Mode d'enregistrement en Liste de lecture Enregistrement manuel continu...
-
Page 33: Spécifications
Les spécifications de ce produit peuvent changer sans préavis à des fins d'amélioration du produit. Item Standard Note Modèle X300 106.3 x65.8 x 31.4mm / 150g Taille/poids 4.2 x 2.6 x 1.23 inches / 0.33 lbs Panneau d'écran 3,5” TFT LCD (480x320) Capacité...
