Digitronic
Automationsanlagen GmbH
7.3.6. Ajouter une came
Si vous voulez programmer d'autres cames sur cette sortie, cela ne vous est possible qu'à l'aide de la
touche

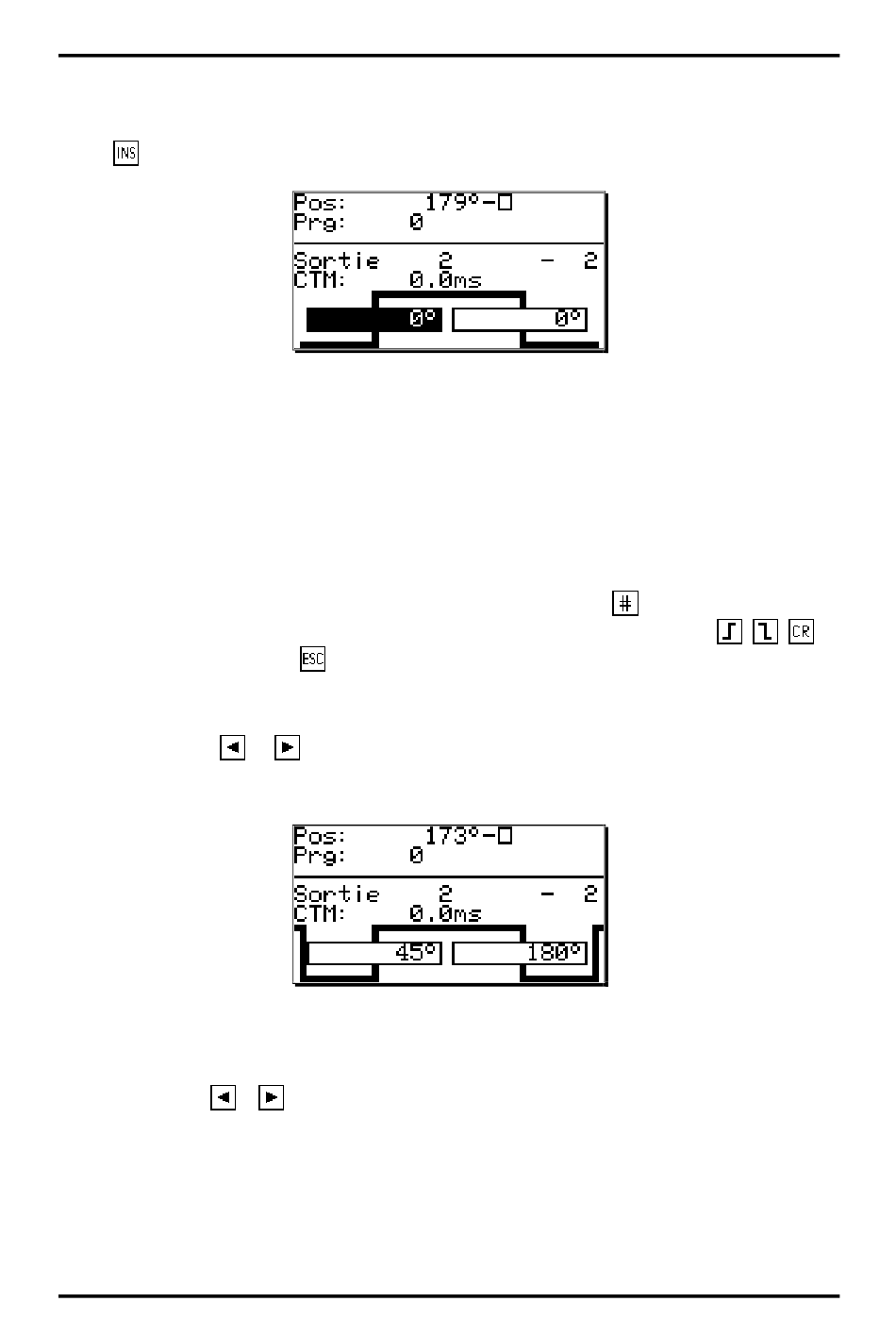

. En appuyant sur cette touche, l'image suivante apparait sur l'écran:
Ici vous pouvez - comme décrit dans le chapitre "Entrer une came" - entrer les position des points de mise
en marche et mise en arrêt des cames. Si vous programmez ainsi une came qui cheuvauche une came déjà
existante, il se crée une nouvelle came plus grande.
Exemple:
La came programmée se trouve entre 50 et 120 degrés. Si vous programmez alors une
nouvelle came de 90 à 180 degrés, alors une nouvelle came sera placée de 50 à 180 degrés.
7.3.7. Teach - In des cames
Si lors de la programmation des cames, vous vous trouvez dans l'un des champs d'entrée de données du
point de mise en marche ou de mise en arrêt, alors vous pouvez transférer la valeur effective (position)
actuelle dans le champ d'entrée de données en appuyant sur la touche
affichée et est renouvelée jusqu'à ce que cette valeur soit confirmée par une des touches
interrompue à l'aide de la touche
7.3.8. Chercher une came
À l'aide des touches
chaque actionnement d'une des touches, une seule came est affichée; les cames voisines sont
représentées par leur flanc au bord de l'écran.
L'allure croissante de la courbe des cames laisse apercevoir qu'entre le point de mise en arrêt de la came à
180° et la limite supérieure de l'étendue d'échelle (p.e.:359°) se trouve une autre came. Le flanc visible sur
le côté gauche du display indique l'existence d'autres cames entre le point de mise en marche de la came à
45° et la limite inférieure de l'etendue d'echelle (p.e. 0°).
À l'aide des touches
Edition: 20.03.02
.
et
, vous pouvez appeler les cames programmées et les contrôler. Aprés
et
, vous pouvez constater quelles cames n'ont pas encore été programmées.
Controleur à came digital
CamCon DC50/51
. La valeur effective reste
,
Page: 31
,
ou
