Controleur à came digital
CamCon DC50/51

4.3. Les sorties

Le CamCon possède selon le modéle jusqu'à 32 sorties et avec une extension externe jusqu'à 200 sorties
resistante aux court circuits. Elles delivrent des tensions logiques de 24V en position haute, et ont un
potentiel lié au potentiel du CPU. Les sorties 1 à 16, tout comme les sorties 17 à 32 doivent être alimentées
en 24V. L'alimentation des sorties a été separée pour une meilleure distribution du courant.
Si toutes les sorties sont connectées, il ne faut pas consommer plus de 40 mA de courant continu par sortie
sur l'ensemble de l'écart de température, autrement l'appareil coupe le circuit avec un message d'erreur. Si
l'on a besoin d'un rendement plus élevé à la sortie, il faut savoir que les sorties sont regroupées en 4
groupe à chacun 8 sorties. À l'interne de chaque groupe, et à une température ambiante de 50°, 480mA de
courant continu est disponible, et ce courant peut atteindre 700 mA à une temperature de 25°. Ce courant
de sortie peut être distribué de n'importe quelle facon, tant que le courant d'une sortie ne dépasse pas 300
mA.
Attention:
4.4. Les entrées
Le CamCon possède selon le modéle jusqu'à 16 entrées, et avec une extension externe jusqu'à 200
entrées. Ces entrées travaillent avec des signaux à haute activité de 24V et ne sont pas sans potentiel face
au CPU.

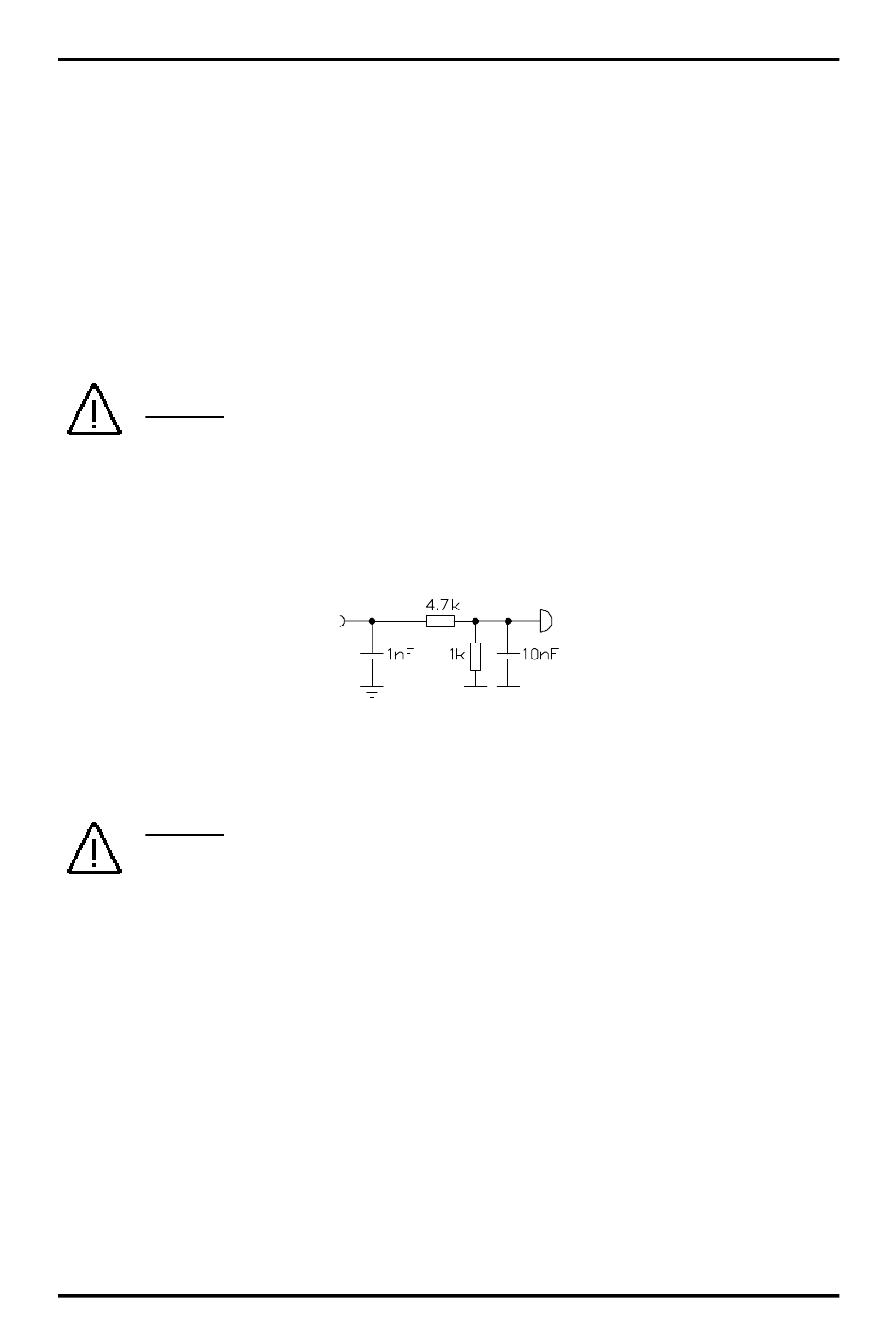

Cablâge des entrées:
Résistance d'entrée
est env. 5.7 KOhm.
Les entrées de CamCon ne sont pas munies de fonction. L'utilisateur doit le faire lui même selon ses
souhaits lors de la mise au point des données du CamCon.
4.5. Précaution lors du soudage
Attention: Lors du soudage sur la machine, les files de raccordement de la transmission de
données du système de mesure du déplacement, l'alimentation en courant électrique ainsi que
la prise de terre et les entrées et sorties doivent être débranchées.
Page: 20
Pour les charges inductives, les sorties doivent être filées avec des diodes de
roue libre.
