Controleur à came digital
CamCon DC50/51
7. Commande du CamCon

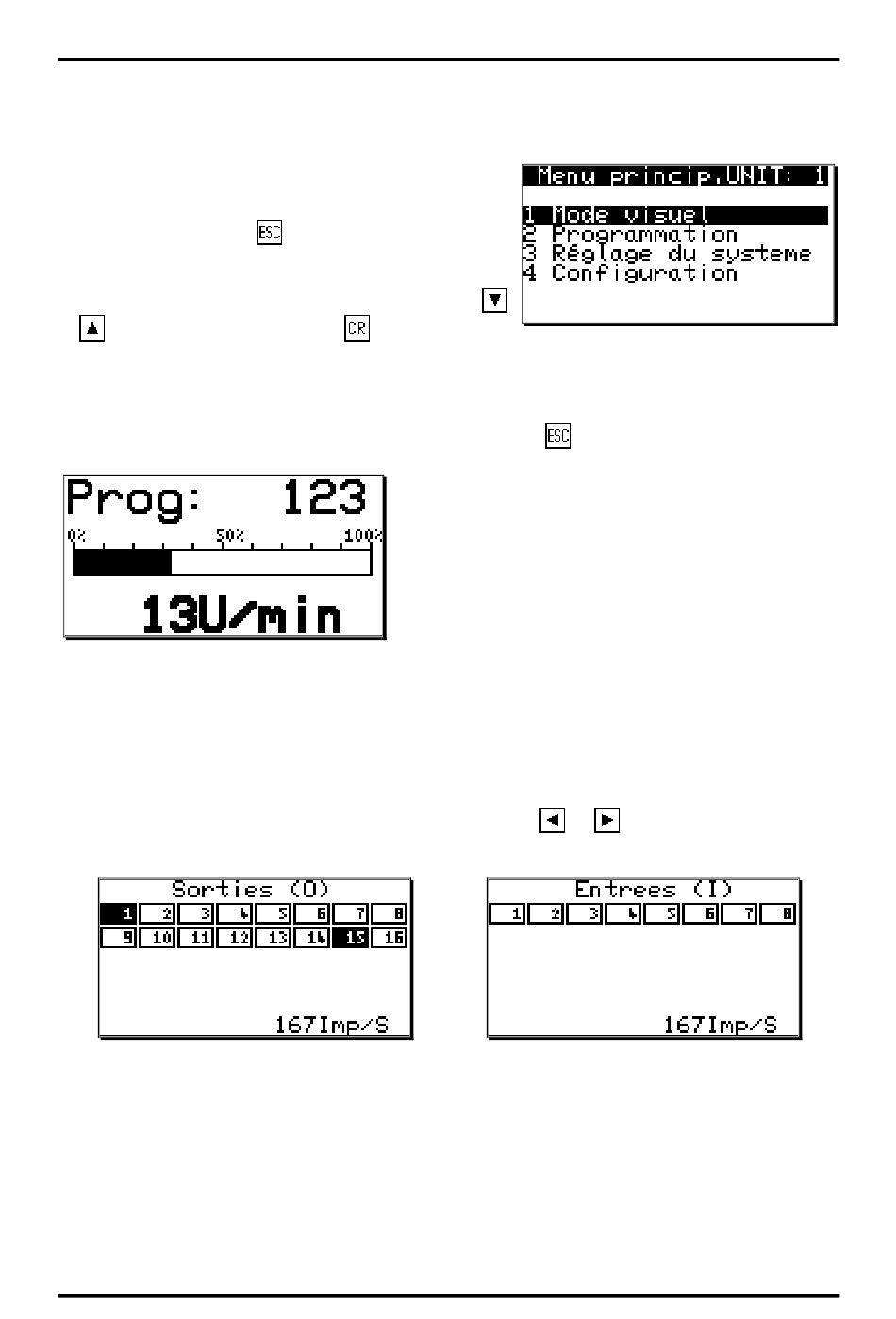

7.1. Le menu principal
Le menu de départ est le menu principal. Quelque soit la
phase de programmation dans laquelle vous vous trouvez,
vous pouvez retourner au menu principal en appuyant
plusieurs fois sur la touche
Pour accéder à l'un de ces sous menu, il vous faut appuyer
sur le chiffre correspondant ou bien s'aider des touches
et
et appuyer ensuite sur la touche
7.2. L'indicateur
Vous pouvez accéder à l'indicateur pour le fonctionnement normal du contrôleur à cames par l'option
"Indicateur" du menu principal ou bien en appuyant sur la touche
La definition de l'indiacteur de vitessese fait dans le menu Réglage du système.Dans ce menu, le
changement automatique de l'indicateur peut être evité en changeant ici le mode d'affichage.
7.2.1. Changer l'indication
Si vous desirez d'obtenir des informations sur les entrées et les sorties pendant le fonctionement de
l'appareil, vous pouvez changer l'indication à l'aide des touches
récapitulatif concernant l'état de fonctionement de chaque entrée ou sortie:
Indicateur des sorties
Dès qu'une entrée ou une sortie est active, son numéro est mis en valeur par un surlignement de couleur
noire.
Dans la zone inférieure de la fenêtre est présentée la position effective, ou encore pour les mouvements
plus rapides la vitesse absolue.
Page: 26
.
.
Dans le menu indicateur sont présentés le numéro du
programme en activité, la vitesse relative (Indication barre),
ainsi que la position effective actuelle, ou plutôt la vitesse
absolue. Si l'on transpose le système de mesure du
déplacement dans un mouvement lent, l'écran indique
d'abord la position effective du moment. A vitesse
croissante, quand la vitesse finale est depassée de 5%,
l'appareil change de display et indique la vitesse actuelle; un
sens de rotation négatif est indiqué par le signe moins ( - )
devant la valeur indiquée.
Automationsanlagen GmbH
à partir du menu principal.
et
. Il apparait alors un tableau
Indicateur des entrées
Edition: 20.03.02
Digitronic
