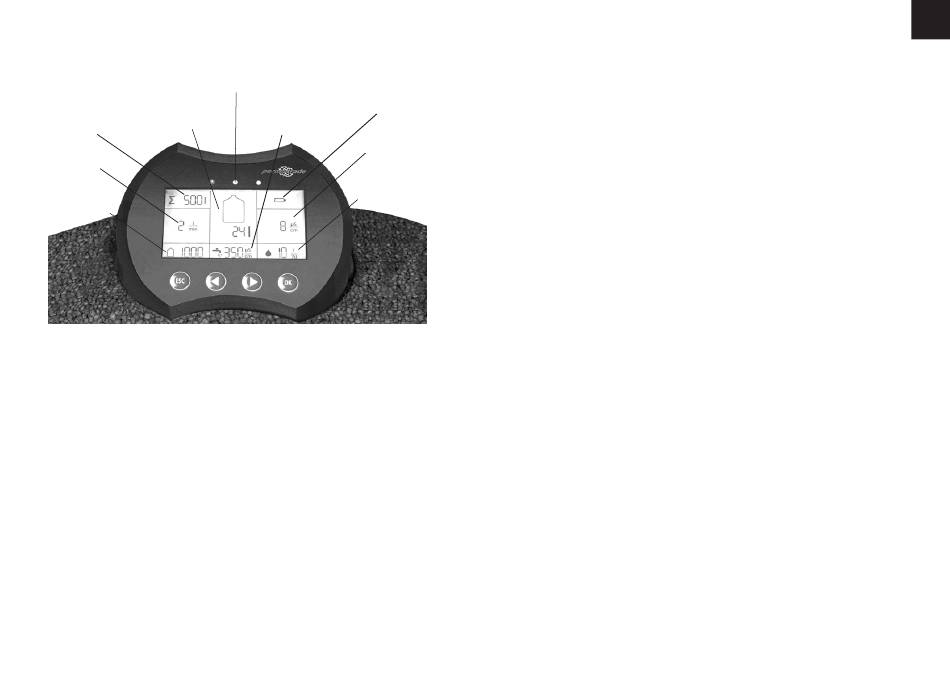

Bedienfeld PT-DA / PT-DB
Optische Leitfähigkeitsanzeige
LF< 20 µS/cm: grün / 20 µS/cm< LF< 40 µS/cm: gelb / LF> 40 µS/cm: rot
Elektronischer Wasserzähler
Restkapazität
kumulierte Nachfüllmenge
permasoft
(nicht resetbar)
Aktueller
Volumenstrom
Typ permasoft
(Kapazität in ° GSG x l)
1000 / 5000 / 28000
Relaissteuerung / Impulsausgang
Das Gerät verfügt über eine potenzialfreie Signalleitung (3 V/0,1 A) für die Steuerung eines
Relais, in einer GLT. Aktiv wird das Signal bei Erreichen der theoretischen permasoft Kapazi-
tät, einer Leitfähigkeit von > 40 µS/cm im Nachfüllwasser oder bei überschreiten der wö-
chentlich erlaubten Nachfüllmenge.
Zusätzlich ist ein Impulsausgang (1 Imp./l; 3V/0,1 A) vorhanden über welchen die Menge das
Nachfüllwassers auf eine GLT oder ein Funkmodul (z. B. Ista) übertragen werden kann.
Einstellen des Hinterdrucks bei PT-DB
Um einen anderen Hinterdruck einzustellen, gehen Sie wie folgt vor:
1. Absperrkugelhahn eingangsseitig am Systemtrenner und ausgangsseitig an der Nachfüll-
einheit schließen
2. Bei der PT-FCS ist zu beachten, dass sich das Magnetventil in geöffnetem Zustand befindet
3. Ausgangsseite durch Öffnen des Entlüftungshahns druckentlasten, Druckfeder entspannen
4. Verstellgriff am Druckminderer nach links (-) bis zum Anschlag drehen
5. Entlüftungsventil schließen
6. Absperrkugelhahn eingangsseitig langsam öffnen
7. Verstellgriff nach rechts drehen, bis das Manometer den gewünschten Wert anzeigt
8. Absperrkugelhahn ausgangsseitig langsam öffnen
Leitfähigkeit Rohwasser
Batteriezustand
(100-1500 µS/cm)
Leitfähigkeit
Füllwasser
Max. Nachspeisemenge
pro Woche
(10 – 190 l)
12
Inbetriebnahme PT-FCS1000 / 5000
Heizungswasserbefüllstation auf ordnungsgemäße Installation überprüfen:
1. Kugelhahn ausgangsseitig schließen, Kugelhahn eingangsseitig öffnen.
2. Für die Eingabe der Größen muss die ESC-Taste ca. 3 Sek. gedrückt werden bis die
Anzeige für die Rohwasserleitfähigkeit pulsiert.
3. Eingabe der Rohwasserleitfähigkeit (von 100 – 1500 µS/cm in Schritten von 10 µS/cm)
mit Hilfe der Pfeiltasten. Bestätigen mit OK. Diese Eingabe dient der Vorausschau der
(theoretischen) Restkapazität der eingesetzten permasoft.
4.
Auswählen der permasoft Kapazität (1000, 5000, 28000) und Bestätigen mit OK.
Im Display wird nun die Aufbereitungskapazität in Litern angezeigt.
5. Auswählen der erlaubten wöchentlichen Nachfüllwassermenge (10 -190 l/7d) in
Schritten von 10 l, alternativ kann die Nachfüllmengenüberwachung auch deaktiviert
werden(Display zeigt --). Bestätigen mit OK. Dieses Feature dient dem Schutz vor
größeren Leckagen. Bei Überschreiten der vorgegebenen Menge ertönt ein akusti-
sches Signal und das Nachfüllen wird durch schließen des Magnetventils gestoppt.
6. Auswählen des Zeitintervalls (48, 96, 192 h) nach welchem das Magnetventil immer für
20 Minuten geöffnet werden soll. Bestätigen mit OK. Jetzt öffnet das Magnetventil
erstmalig für 20 min, dabei blinken alle Balken in der Grafik*.
7.
Öffnen des ausgangsseitigen Kugelhahns. Bei einer Druckdifferenz von > 0,3 bar
zwischen eingestelltem Nachdruck und dem Druck in der Anlage wird nun entsalztes
Wasser nachgespeist. Im Display wird dabei der aktuelle Volumenstrom in l/min als
auch die Leitfähigkeit des entsalzten Nachfüllwassers angezeigt.
Zusätzlich wird die Leitfähigkeit orientierend über eine Ampelanzeige dargestellt.
8.
Öffnen des Entlüftungsventils an der Unterseite bis das Wasser blasenfrei austritt.
9.
Schließen des Entlüftungsventils.
10. Da mittels des Magnetventils die Nachfüllwassermenge automatisch begrenzt
werden kann, müssen die Kugelventile geöffnet bleiben.
11. Hat das Magnetventil aufgrund einer Parameterüberschreitung geschlossen, so kann
dieses durch bestätigen mit OK temporär geöffnet werden. Die Parameter Nachfüll-
menge und Restkapazität werden dabei zurückgesetzt. Ist die rote LED aktiv, wird
nur solange geöffnet, bis die nächste Leitfähigkeitsmessung erfolgt ist. Ist die gemessene
Leitfähigkeit < 40 µS/cm (rote LED aus), bleibt das MV für max. 20 Minuten geöffnet, im
anderen Fall schließt es sofort wieder.
*Das manuelle Öffnen des Magnetventils kann jederzeit über das Eingabemenü erzwungen
werden. Nach dem Auswählen und Bestätigen des Nachfüllintervalls (48, 96,192 h) kann die
rechte Pfleiltaste (>) gedrückt werden und das Magnetventil öffnet für 20 Minuten. Durch
Drücken der linken Pfeiltaste (<) kann das Ventil sofort wieder geschlossen werden. Mit OK
kann in den normalen Betrieb zurückgekehrt werden. Das eingestellte Nachfüllintervall wird
dabei nicht beeinflusst.
13
