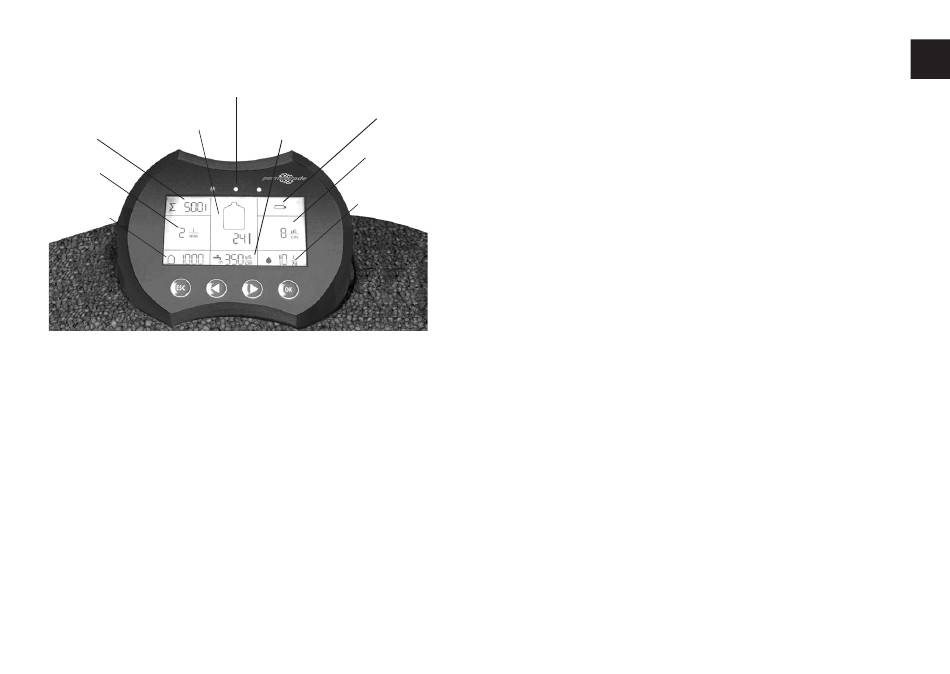

Bedienveld PT-DA / PT-DB
Optische weergave van het aanvulvermogen
< 20 µS/cm groen / < 40 µS/cm geel / > 40 µS/cm rood
Restcapaciteit
Elektronische waterteller
permasoft
gecumuleerde navulhoeveelheid
(niet resetbaar)
Huidige
Volumestroom
Type permasoft
(Capaciteit in ° GSG x l)
1000 / 5000 / 28000
Relaisbesturing/ Impulsuitgang
Het apparaat beschikt over een potentiele signaalleiding (3V/O, 1A) voor de besturing van
een relais in een GBS. Het signaal wordt geactiveerd bij het bereiken van de theoretische
patrooncapaciteit, een aanvullingsvermogen van > 40 µS/cm in het navulwater of bij over-
schrijding van de wekelijks toegestane aanvulhoeveelheid.
Bovendien is er nog een impulsuitgang (1 Imp./l; 3V/0,1 A) waarmee de hoeveelheid navul-
water op een GBS of een radiomodule (bijv. Ista) kan worden overgedragen
Instellen van de achterdruk bij PT-DB
Om een andere installatiedruk in te stellen gaat u als volgt te werk:
1. Afsluitkogelkraan aan de kant van de ingang aansluiten aan de systeemverdeler en aan
de kant van de uitgang aan de navuleenheid.
a. Bij de PT-FCS moet erop worden gelet dat het magneetventiel geopend is.
b. Uitgangskant door openen van de ontluchtingskraan vrijmaken van druk, drukveer
ontspannen.
c. Verstelhendel aan de drukverlager naar links (-) tot de aanslag draaien.
d. Ontluchtingsventiel sluiten.
e. Afsluitkogelkraan aan de kant van de ingang langzaam opendraaien.
Verstelhendel naar rechts draaien, tot de manometer de gewenste waarde aangeeft.
g. Afsluitkogelkraan aan de kant van de uitgang langzaam opendraaien.
Aanvulvermogen niet Toestand accu
gezuiverdwater
(100-1500 µS/cm)
Aanvulvermogen
Vulwater
Max. Navulhoeveelheid
per week
(10 - 190 l)
34
Ingebruikname PT-FCS 1000 / 5000
Vulinstallatie verwarmingswater controleren op installatie volgens de voorschriften:
1. Kogelkraan aan de kant van de uitgang sluiten, kogelkraan aan de kant van de ingang
openen.
2. Voor het invoeren van de maten moet de ESC-knop ongeveer 3 seconden worden ingedrukt,
tot de aankondiging voor de aanvulling van niet gezuiverd water knippert.
3. Invoer van de aanvulling van niet gezuiverd water (van 100 – 1500 µS/cm in stappen van
10 µS/cm) met behulp van pijlknoppen. Bevestigen met OK.
(theoretische) restcapaciteit van de ingezette patroon van tevoren te kunnen bepalen.
4. Kies de patrooncapaciteit (1000, 5000, 28.000) en bevestig met OK
Op het display wordt nu de waterbereidingscapaciteit in liters aangegeven.
5. Kies de toegestane wekelijkse hoeveelheid aanvulwater (10 - 190 7d) in stappen
van 10 liter; de controle van de aanvullingshoeveelheid kan ook gedeactiveerd worden
(Display geeft -- aan). Bevestigen met OK. Dit kenmerk dient ter bescherming tegen grote
lekkages. Bij overschrijding van de vastgelegde hoeveelheid hoort u een akoestisch signaal
en wordt het navullen gestopt doordat het magnetische ventiel wordt gesloten.
6. Kies de tijdinterval (48, 96, 192 uur) waarna het magnetische ventiel altijd gedurende
20 minuten moet worden gestopt. Bevestigen met OK. Nu wordt het magnetische ventiel
eerst 20 minuten lang geopend. Daarbij knipperen alle balken in de grafiek *.
7. Openen van de kogelkraan bij de uitgang. Bij een druk van > 0,3 bar tussen de ingestelde
nadruk en de druk in de installatie wordt nu ontzilt water nagevuld. Op het display wordt
daarbij het actuele volume in l/min. en de geleidbaarheid van het ontzilte aanvulwater
aangegeven. Bovendien wordt het aanvulvermogen nog ter oriëntatie met behulp van
verschillende kleuren lichten getoond.
8. Open het ontluchtingsventiel aan de onderkant tot het water niet meer borrelt.
9. Sluit het ontluchtingsventiel.
10. Omdat de hoeveelheid navulwater met behulp van het magneetventiel automatisch beperkt
kan worden, moeten de kogelventielen geopend blijven.
11. Indien het magnetische ventiel door een overschrijding van de parameters gesloten is, kan
dit door bevestigen met OK tijdelijk worden geopend. De navulhoeveelheid en rest
ca paciteit worden dan teruggezet. Indien het rode LED-licht aan is, wordter zolang ge
opend tot de volgende meting van het aanvulvermogen is gebeurd. Indien het gemeten
aanvullingsvermogen < 40 µS/cm (rood LED-licht uit) is, blijft het magneetventiel max. 20
minuten geopend; anders sluit het direct weer.
*Via het menu kan het magneetventiel altijd manueel worden geopend. Na het kiezen en bevesti-
gen van de navulinterval (48, 96, 192 uur) kan op de rechter pijlknop (>) worden gedrukt, waarna
het magneetventiel 20 minuten lang wordt geopend. Door op de linker pijlknop (<) te drukken kan
het ventiel direct weer worden gesloten. Door op OK te drukken kan naar het normale gebruik
worden teruggekeerd. De ingestelde navulinterval wordt daarbij niet beïnvloed.
Deze invoer dient om de
35
NL
