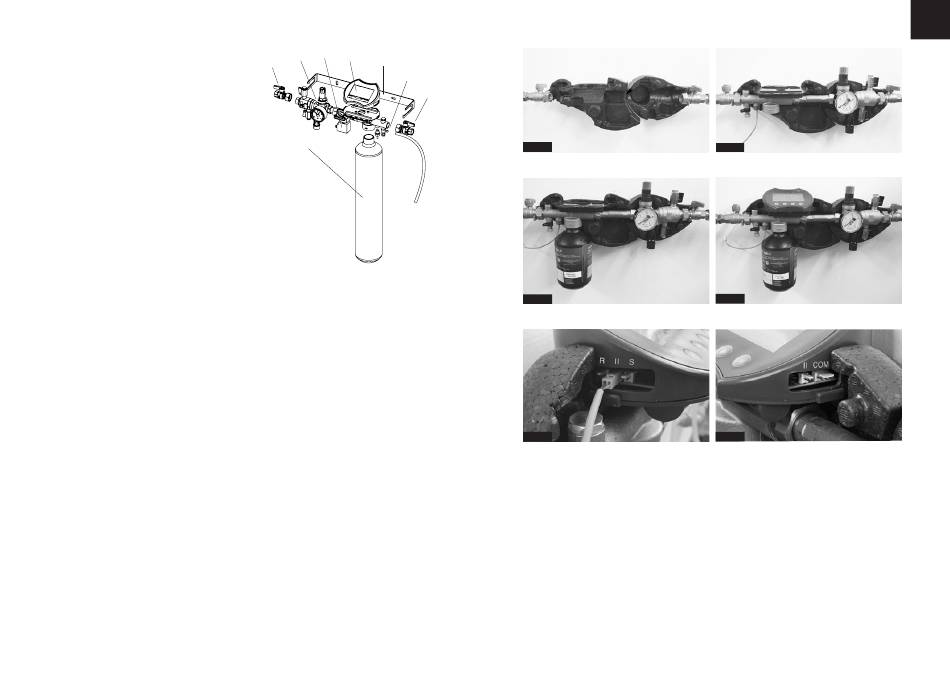

6. GERÄTEMONTAGE
Montage Digitale Heizungsbefüllstationen
Durchflussrichtung beachten (Pfeil auf Befüllstation)
1. Haltebügel
mittels beigefügtem Schraubenset
⑤
an der Wand befestigen
2. Manometer und gegenüberliegenden Blindstopfen
montieren
3. Kugelhähne
aufschrauben
②
4. Rückwärtige Isolierschalen anbringen (Abb. 1)
5. Auf den Haltbügel
aufschieben (Abb. 2)
⑤
6. permasoft PT-PS1000FD / 5000FD
von unten
①
einschrauben, (Abb. 3) alternativ den Adapter PS-AD28000
mit den flexiblen Anschlussschläuchen für PT-PS28000E
mit der Armatur verbinden (Abb. 11-13)
7. Elektronikgehäuse
aufstecken (Abb. 4)
③
8. Leitwertsensor (II) seitlich an der Elektronik einstecken; beitseitig möglich (Abb. 5 - 8)
9. Ggf. Impulsleitung (S) und/oder Signalleitung zum Relais (R) einstecken (Abb. 5 und 7)
10. Bei PT-FCS bzw. PT-FCSD Magnetventilstecker (MV) anschließen (Abb. 8)
11. Bei PT-FCS bzw. PT-FCSD Netzteilstecker anschließen
12. Spülschlauch
am Entlüftungsventil aufstecken (Abb. 9)
④
13. Vordere Isolierschalen anbringen (Abb. 10)
Zur Erstbefüllung oder für größere Nachspeisevolumen kann permasoft PT-PS28000E
über einen optionalen Adapter angeschlossen werden.
Montage Adapterflansch PS-AD28000
1. Schrauben Sie dazu den optional erhältlichen Adapterflansch in das Gewinde
unterhalb der Elektronik ein
2. Schließen sie nun die beiden flexiblen Schläuche an die Entmineralisierungseinheit
PT-PS28000E an. Beachten sie dabei die Durchflussrichtung auf Adapter und permasoft.
⑦
③
⑥
⑤
②
④
①
8
②
Abb. 1
Abb. 3
Abb. 5
PT-DA / PT-DB: Anschlüsse links am Display:
Signalleitung (R), Leitwertsensor (II), Impulsleitung (S)
Abb. 2
Abb. 4
Abb. 6
PT-DA / PT-DB: Anschlüsse rechts: Leitwertsensor (II)
Vorbereitung bidirektionale Kommunikation (COM)
