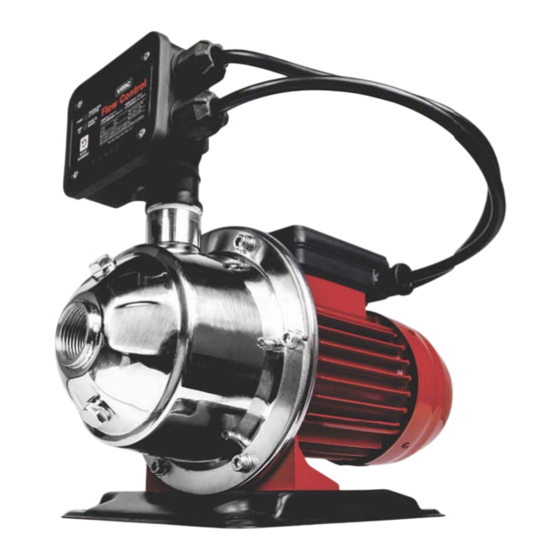

RBSS-75FC PRESSURE BOOSTING SYSTEM
With VMC Flow Control
Owner's Manual
IMPORTANT: Booster pumps can produce
significant water pressure within a plumbing
system. Read and follow instructions care-
fully to avoid injury and property damage.
Table of Contents
- - - - - - - - - - - 3
- - - - - - - - - - 3
- - - - - - - - 4
- - - - - - - - - 5
- - - - - - - - - - - - - 7
- - - - - - - - 7
- - - - - - - - - - - - 7
Pump Maintenance - - - - - - - - 8
- - - - - - - - - 10
- - - - - - - - 11
redlionproducts.com
EN
English
- - - - - - - 3
- - - - - - 4
- - - - - - - 5
- - - 7
- - - - - - 7
