GND - Masse-Anschluss
Hier wird das Massekabel des Analog-Plattenspielers
angeklemmt, um Brummeffekte zu vermeiden.
TUNER - Eingangsbuchse
Eingangsbuchsen zum Anschluss eines Tuners.
AUX 2 / Phono - Eingangsbuchse
Universeller Vorverstärker-Eingang
Dieser Eingang kann durch Einbau eines Phono MM oder
Phono MC Moduls (Sonderzubehör) zu einem Eingang für
analoge Plattenspieler aufgerüstet werden.
Bei eingebautem MM-Phono-Modul:
Eingangsbuchse für Plattenspieler mit Moving Magnet
(magnetischen) Tonabnehmersystemen. Durch Codier-
schalter veränderbare
500 pF) und Eingangsempfindlichkeit (1 mV ... 5 mV). Es
wird der Wert eingestellt, der den Angaben des Tonab-
nehmer-Herstellers am nächsten liegt.
Bei eingebautem MC-Phono-Modul:
Eingangsbuchse für Plattenspieler mit Moving Coil Ton-
abnehmersystemen. Durch Codierschalter veränderbare
Eingangsimpedanz (5 Ω ... 650 Ω) und Eingangsempfind-
lichkeit (60 µV ... 1000 µV). Es wird der Wert eingestellt,
der den Angaben des Tonabnehmer-Herstellers am
nächsten liegt.
TAPE 1
Ein- und Ausgangsbuchsen für den Anschluss eines Ge-
rätes mit Aufzeichnungs- und Wiedergabemöglichkeiten
(Recorder).
CD - Eingangsbuchse
Eingangsbuchsen zum Anschluss eines CD-Players.
TAPE 2
Ein- und Ausgangsbuchsen für den Anschluss eines
zweiten Gerätes mit Aufzeichnungs- und Wiedergabe-
möglichkeiten (Recorder).
Der Eingang verfügt über einen Eingangspuffer-Ver-
stärker. Er eignet sich daher auch zum Anschluss von
Quellgeräten mit hoher Ausgangsimpedanz (> 1 kΩ), wie
sie z. B. bei Videorecordern häufig anzutreffen ist.
TV - Eingangsbuchse
Eingangsbuchsen zum Anschluss eines Fernsehgerätes.
Dieser Eingang verfügt über einen Eingangspuffer-Ver-
stärker. Er eignet sich daher auch zum Anschluss von
Quellgeräten mit hoher Ausgangsimpedanz (> 1 kΩ).
Eingangskapazität (100 pF ...
AUX 1 - Eingangsbuchse
Universeller Vorverstärker-Eingang mit einer Eingangs-
Empfindlichkeit von 250 mV / 20 kΩ.
PRE - Vorverstärkerausgang
asymmetrischer Vorverstärker-Ausgang
PRE 2
(nur P 1260 R)
Der optionale XLR-Ausgang PRE 2 ist für Aktivboxen oder
Monoblöcke mit Aufstellung in Boxennähe gedacht. An
diesen Ausgang können sehr lange Signalleitungen ohne
Verlust der Klangqualität angeschlossen werden

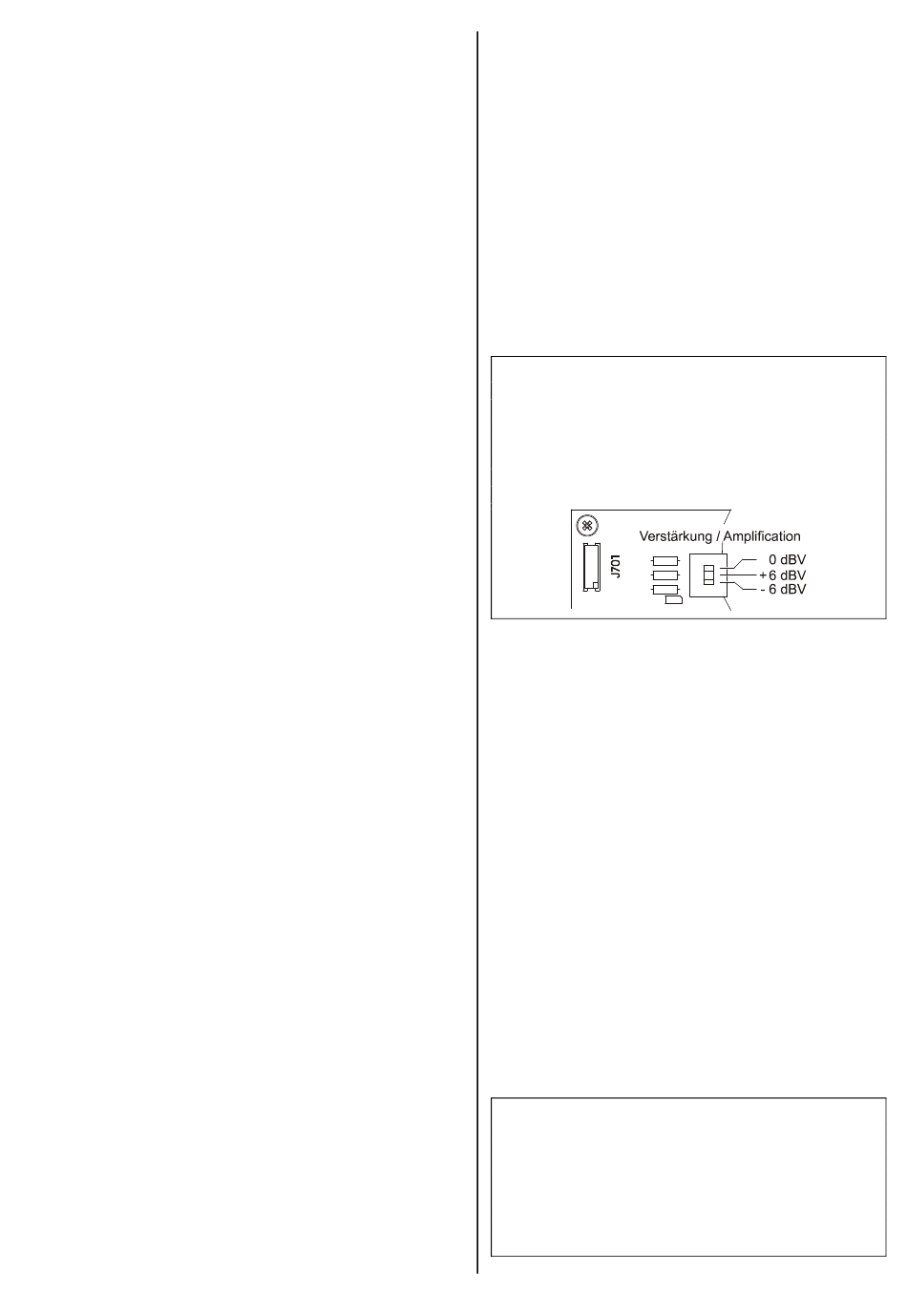

Hinweis:
Der Ausgangspegel des XLR Ausgangs beträgt +6 dBV
und ist für  Endstufen und Aktivboxen mit XLR
Eingang passend eingestellt. Sollte das angeschlossene
Gerät einen niedrigeren Pegel erfordern, so kann dieser
über einen interen Schalter auf dem XLR Modul um 6 dB
oder 12 dB verringert werden. Wenden Sie sich bitte an
Ihren Fachhändler.
 SURROUND INTERFACE (TASI)   
Diese von  genormte Schnittstelle erlaubt das Ein-
schleifen eines  Surround-Decoders.
    A und     B (LS-Anschlussklemmen)
(nur PA 1260 R)
Es können zwei Lautsprecher-Paare angeschlossen wer-
den (SPEAKER     A und SPEAKER     B). Dabei darf die
Impedanz jeder Box nicht kleiner als 4 Ω (nach DIN) sein.
Die Endstufen sind für eine minimale Last von 2 Ω aus-
gelegt, jedoch können dann bei längerem Betrieb mit sehr
großer Lautstärke die hohen Ströme in den Leistungsend-
stufen zu einer Überhitzung und damit zum automa-
tischen Abschalten durch die Schutzschaltung führen.
Es muss darauf geachtet werden, dass die Anschluss-
klemmen fest verschraubt sind und keine Kurzschlüsse
durch herausstehende Kabelreste entstehen.
Hinweis:
Für die Benutzung außerhalb von Ländern der EU kön-
nen die roten/schwarzen Stopfen aus den Lautsprecher-
klemmen entfernt werden. Der Anschluss der Laut-
sprecher kann dann mit Bananensteckern erfolgen.
Die Stopfen sind in die Klemmen nur eingesteckt. Sie
können mit einem geeigneten Werkzeug (z. B. Messer-
klinge) nach hinten aus der Klemme gelöst werden.
