7.8
Affichages en service mesure

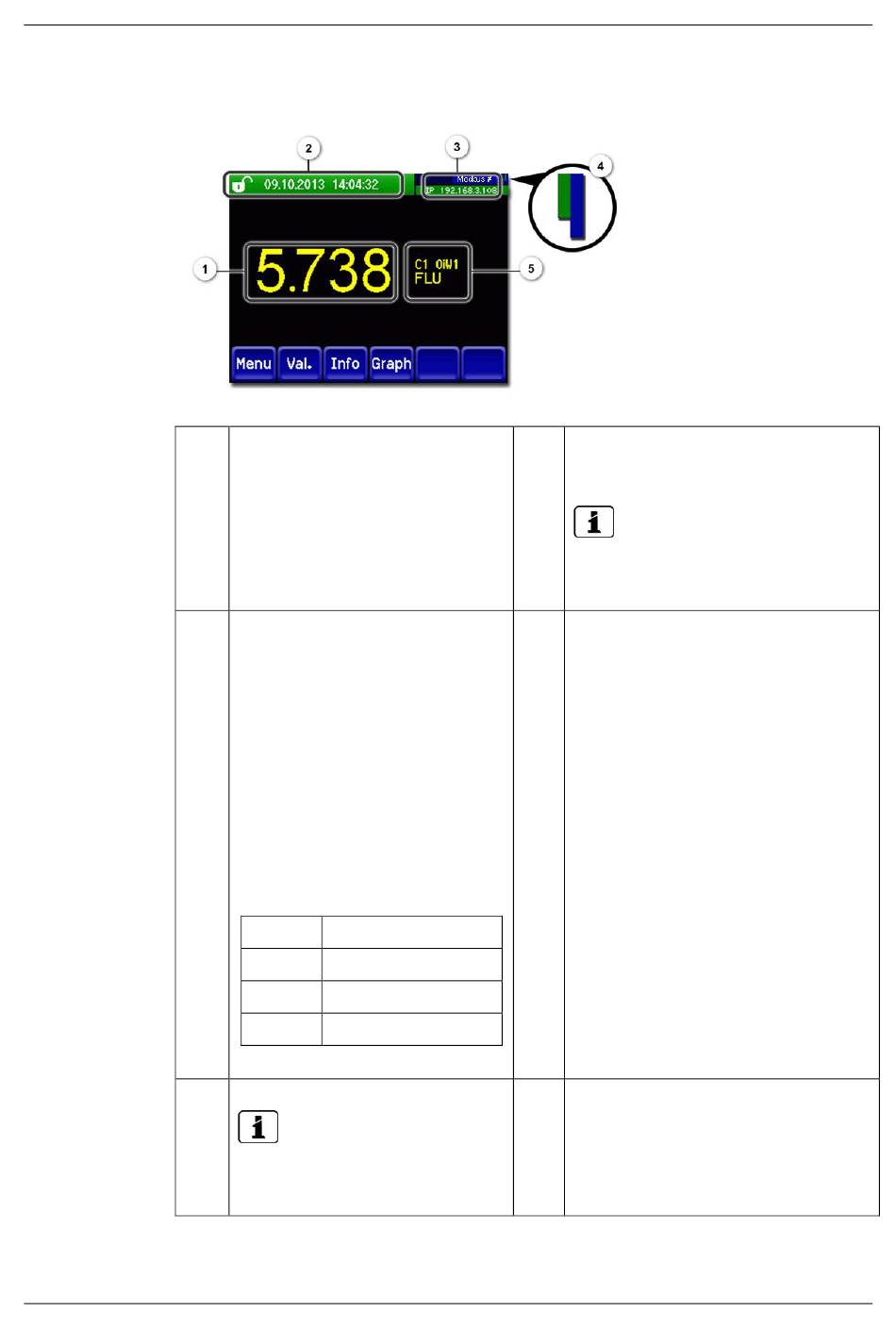

Figure 13: Affichages en service mesure
13003F/3
Valeur(s) de mesure
Des valeurs supérieures à l'étendue
de mesure maximale ne sont pas
affichées mais remplacées par
****.
Indications sur les interfaces
En haut à gauche: état d'enre-
gistrement
En haut à droite: Modbus,
HART ou état Profibus
En bas: état Ethernet IP
Les messages suivants peuvent
apparaître:
- IP Pas de liaison (câble non
relié)
- IP DHCP en marche...
- IP 169.254.1.1 (exemple)
Codes couleur:
Noir
Non actif / absent
Bleu
Activé en mode repos
Vert
Actif
Rouge
Défaut
Désignation du canal avec unité
Les désignations indiquées
sur l'illustration sont des exemples
et peuvent être adaptées indivi-
duellement.
Mode d'emploi OilGuard 2 Ex
Ligne d'état
En service mesure, la ligne d'état af-
fiche la date et l'heure en vert.
En cas de dérangements, les
messages d'avertissement et de défaut
sont affichés et la ligne d'état passe à
l'orange ou au rouge.
Infos écran tactile
Affichage des fonctions de l'écran tac-
tile
La petite barre à gauche est en vert
s'il y a une liaison avec le régula-
teur de l'écran (en cas de défaut
elle passe au rouge).
La barre plus grande à droite
change de couleur entre bleu et
vert lorsqu'on actionne une
touche. Un changement perma-
nent de la barre indique la pré-
sence d'un point de pression sur
l'écran. Contacter le SAV (Chapitre
11).
