Montage
4.6
Montage de la pompe de retour d'échantillon (en option)
Danger d'explosion par décharge statique des pompes.
Une décharge statique peut se produire pendant le fonctionnement des pompes. Ceci peut
provoquer une explosion.
DANGER
D'EXPLOSION!

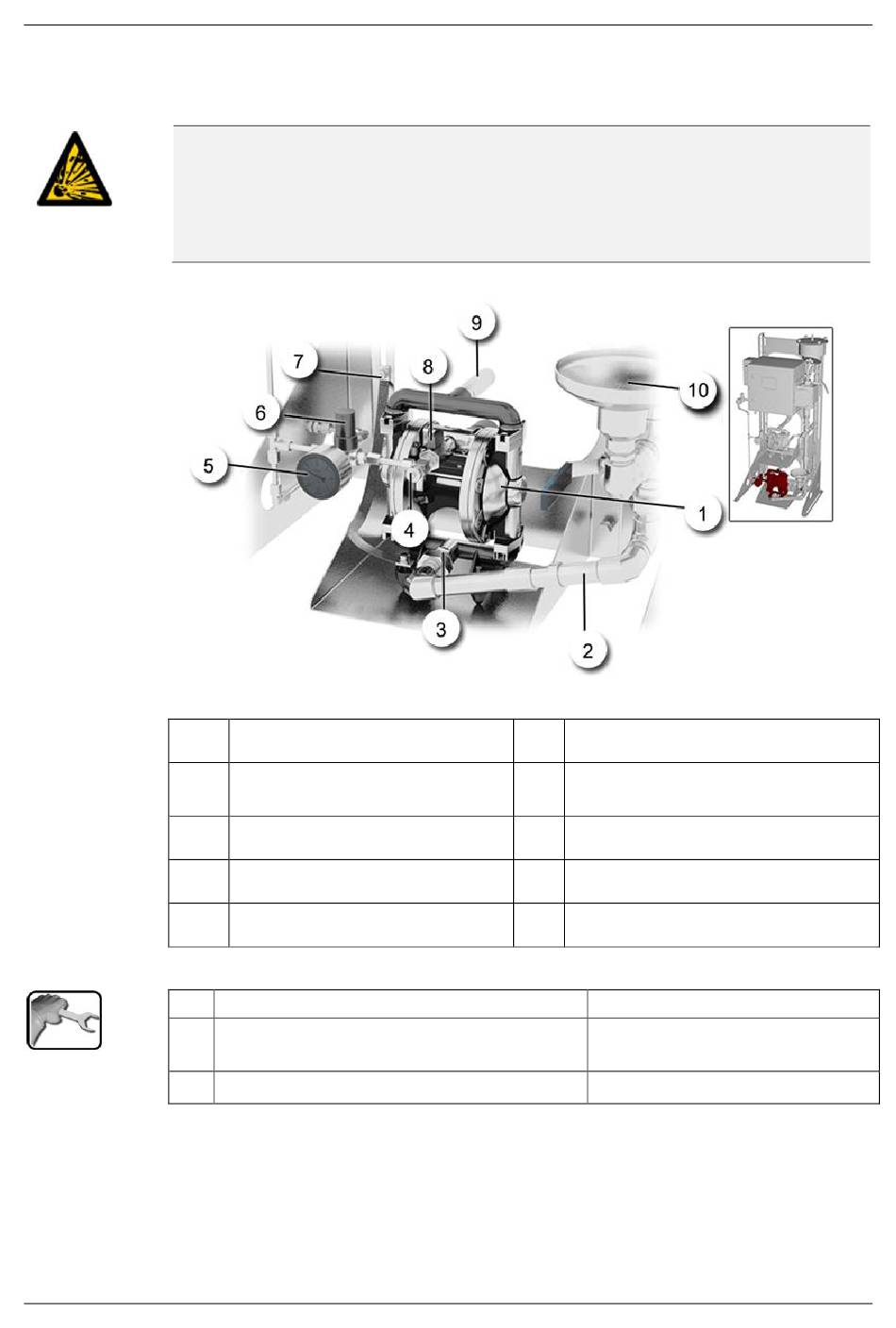

Figure 5: pompe de retour d'échantillon
1.
2.
13003F/3
Les pompes doivent être reliées à la terre.
Pompe de retour d'échantillon
Entrée pompe
Indicateur de pression
Mise à la terre
Sortie pompe
ACTION
Monter le support de pompe sur le support par
quatre vis.
Poser la pompe sur le plateau inférieur.
Mode d'emploi OilGuard 2 Ex
Tube de liaison à la pompe de retour
Vanne à pointeau pour le réglage fin
de la cadence de la pompe
Vanne de détente
Vanne sphérique
Dispositif de prélèvement d'échantillon
INFO COMPL./ IMAGES
29
