Montage du refroidisseur (en option)
La procédure suivante décrit le montage du refroidisseur en option. Il faut l'effectuer avant
le montage du photomètre dans sa position de mesure.
1.
2.
3.
4.
5.
13003F/3
ACTION

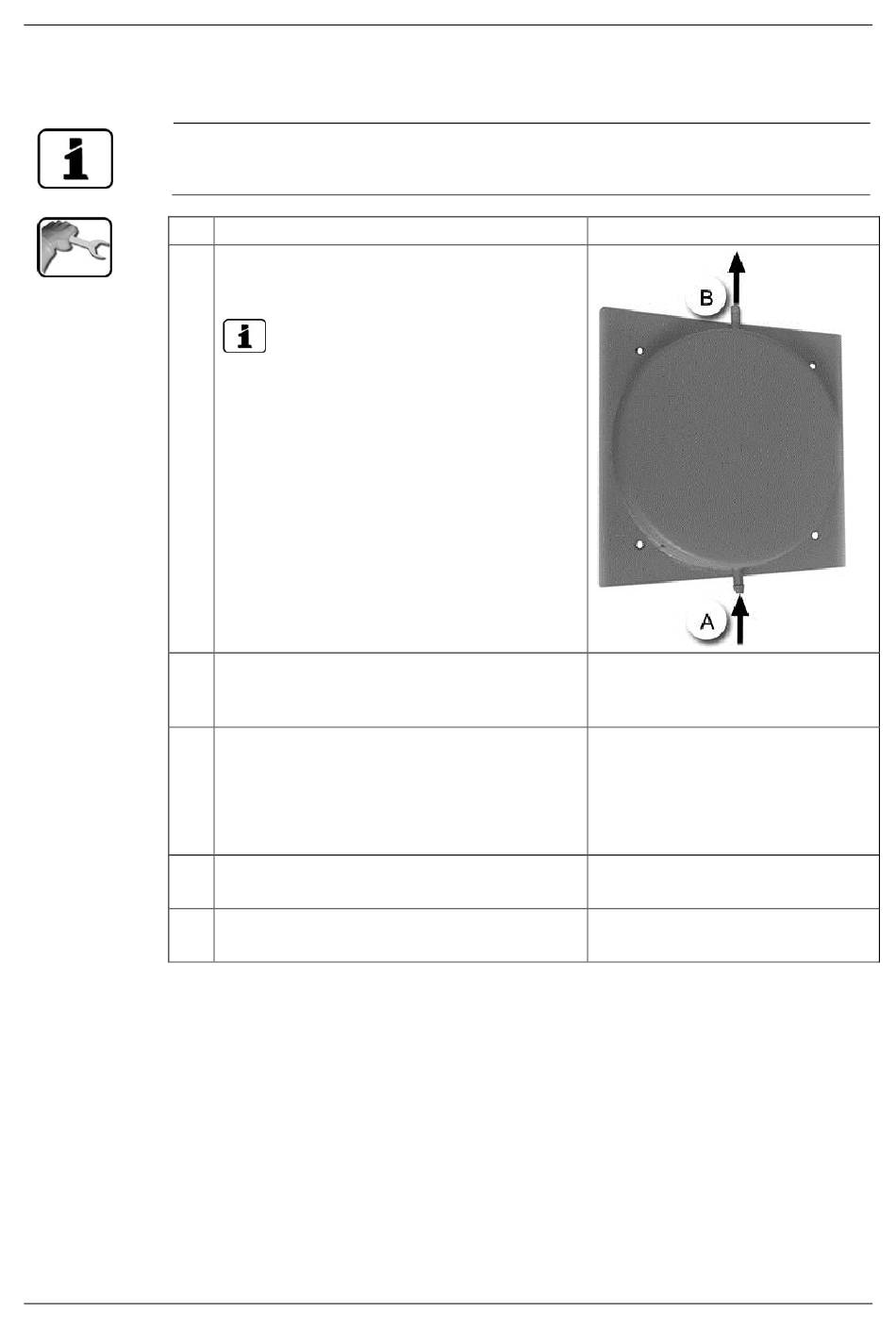

Positionner le refroidisseur sur les goujons sur
l'arrière du photomètre et le fixer par quatre
écrous.
Veiller à ce que les raccords de l'eau de
refroidissement se trouvent en haut et en bas.
A = Arrivée de l'eau de refroidissement en bas
B = Sortie de l'eau de refroidissement en haut
Monter le photomètre sur le support par les
quatre boulons d'écartement fournis selon
Chapitre 4.2.
Raccorder l'arrivée et le retour de l'eau de re-
froidissement.
interne du flexible = 10mm.
Le débit d'eau doit être d'au moins 1 l/min.
Pression max. = 500 kPa (5 bar).
L'alimentation d'eau de refroidissement peut
désormais être ouverte.
Continuer le montage selon Chapitre 4.3
(Action 3).
