Fonctions de l'écran tactile (touche Log)
Cet enregistreur d'écran travaille indépendamment de l'enregistreur de données qui est ré-
glé au menu Logger et enregistre sur la carte microSD.
L'enregistreur d'écran retient les données des derniers 32 jours à l'intervalle d'une minute.
Elles peuvent être consultées par le menu Log.
Si l'appareil était hors service pendant plus que 32 jours, les données de l'enregistreur sont
réinitialisées. Pendant environ 1.5 minutes un sablier apparaît sur l'affichage graphique. Pen-
dant ce temps les données de l'enregistreur ne sont pas disponibles.
La touche Log n'existe que dans le menu principal, dans la vue sur l'écran graphique. Dans
la vue valeur il faut d'abord actionner la touche Graf. En actionnant la touche Log on fait
apparaître l'écran suivant:

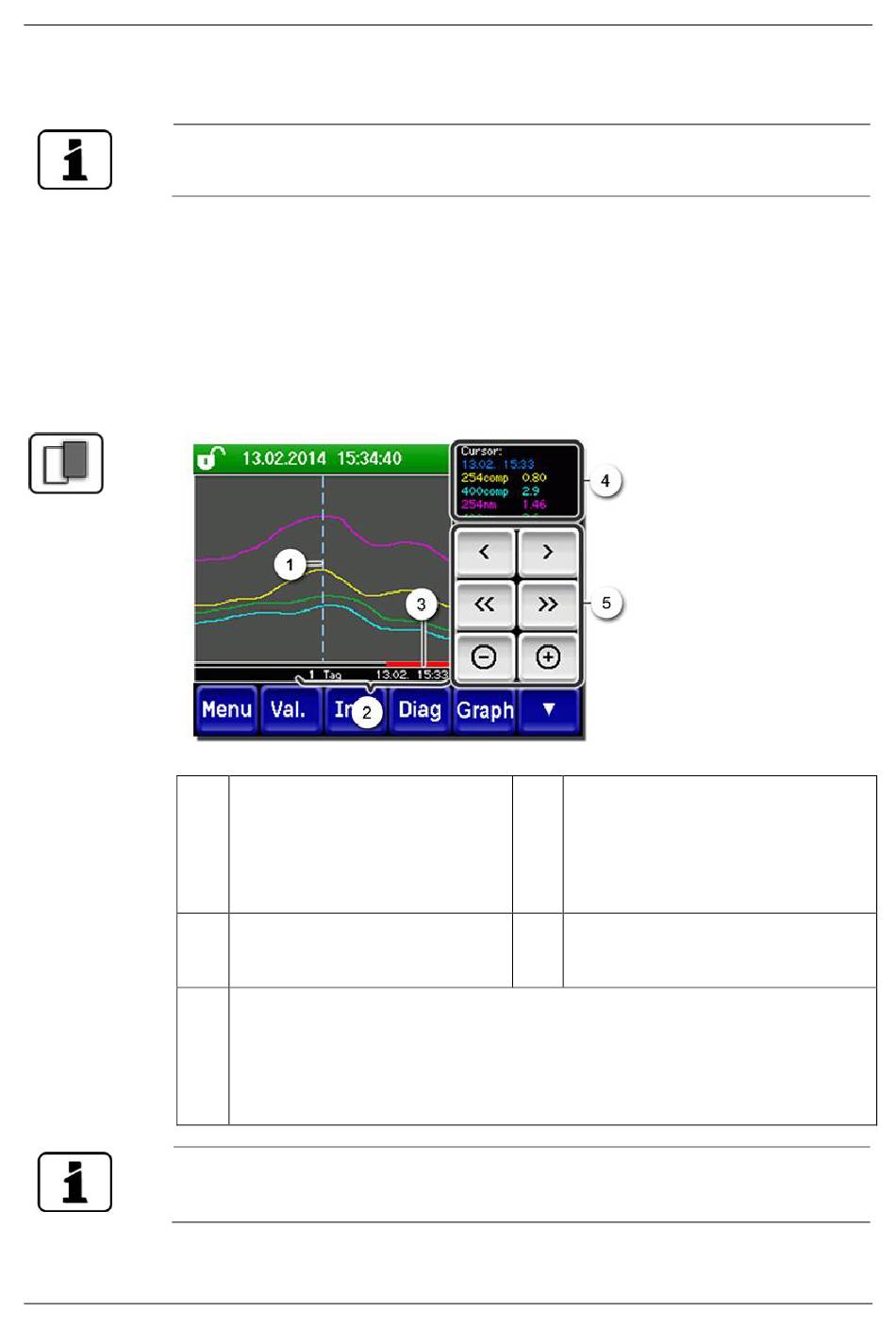

Figure 12: fonctions de l'affichage Log
Au menu Display/Général on peut définir si l'affichage représente des valeurs minimales,
maximales ou moyennes. Manuel de référence
En actionnant la touche Graf on obtient la représentation graphique.
48
Le curseur indique la position ho-
raire représentée en pos. 4. La po-
sition du curseur peut être modi-
fiée soit par un attouchement bref
par la pointe du doigt, soit en ac-
tionnant les </>.
La barre rouge indique la partie de
la durée totale qui est actuellement
représentée.
</>: Déplace la position du curseur. En actionnant ces touches plus longuement,
le curseur se déplace plus vite.
<</>>: Saute vers l'avant ou l'arrière autour de l'espace-temps réglé sous le
point 2.
-/+: Augmente (+) ou réduit (-) la section d'image autour de la position
du curseur.
Espace de temps représenté
Les domaines suivants peuvent être ré-
glés: 3 min./15 min./1 h./
3 h/9 h./1 jour/3 jours/10 jours/
32 jours
Valeurs de mesure relevées dans la po-
sition du curseur.
Maniement
13003F/3
