7 Caractéristiques techniques
7.1 Données relatives à la commande
Les données sont spécifiques à la commande et peuvent
être reprises de la plaque signalétique.
7.2 Caractéristiques techniques du filtre à
commutation
Pression nominale : ............................................... 40 bars
Pi 211080/Pi 211110/Pi 211063/211100:
10 7 alternances de l'effort : .................................... 40 bars
Pression d'essai :
Pi 211080/Pi 211110/Pi 211063/211100:
............................................................................... 60 bars
Plage de température : ........................ - 10 °C à + 120 °C
Pression d'ouverture de la dérivation
Pression de commutation de l'indicateur d'entretien
bars ± 0,3 bar
Matière de la tête de filtre : ................................. fonte GS
Matière du boîtier de filtre : ........................................ acier
Matière du couvercle de filtre : ............................ fonte GS
Matière des joints : ..................................................... NBR
7.3 Caractéristiques techniques PiS 3111
Commutateur : ............................. à ouverture/à fermeture
............................................................. avec contact Reed
Type de protection : .................................................. IP 65
Charge du contact à fermeture/à ouverture : ....max. 70 W
.................................................. max. 250 V AC/200 V DC
............................................................................. max.1 A

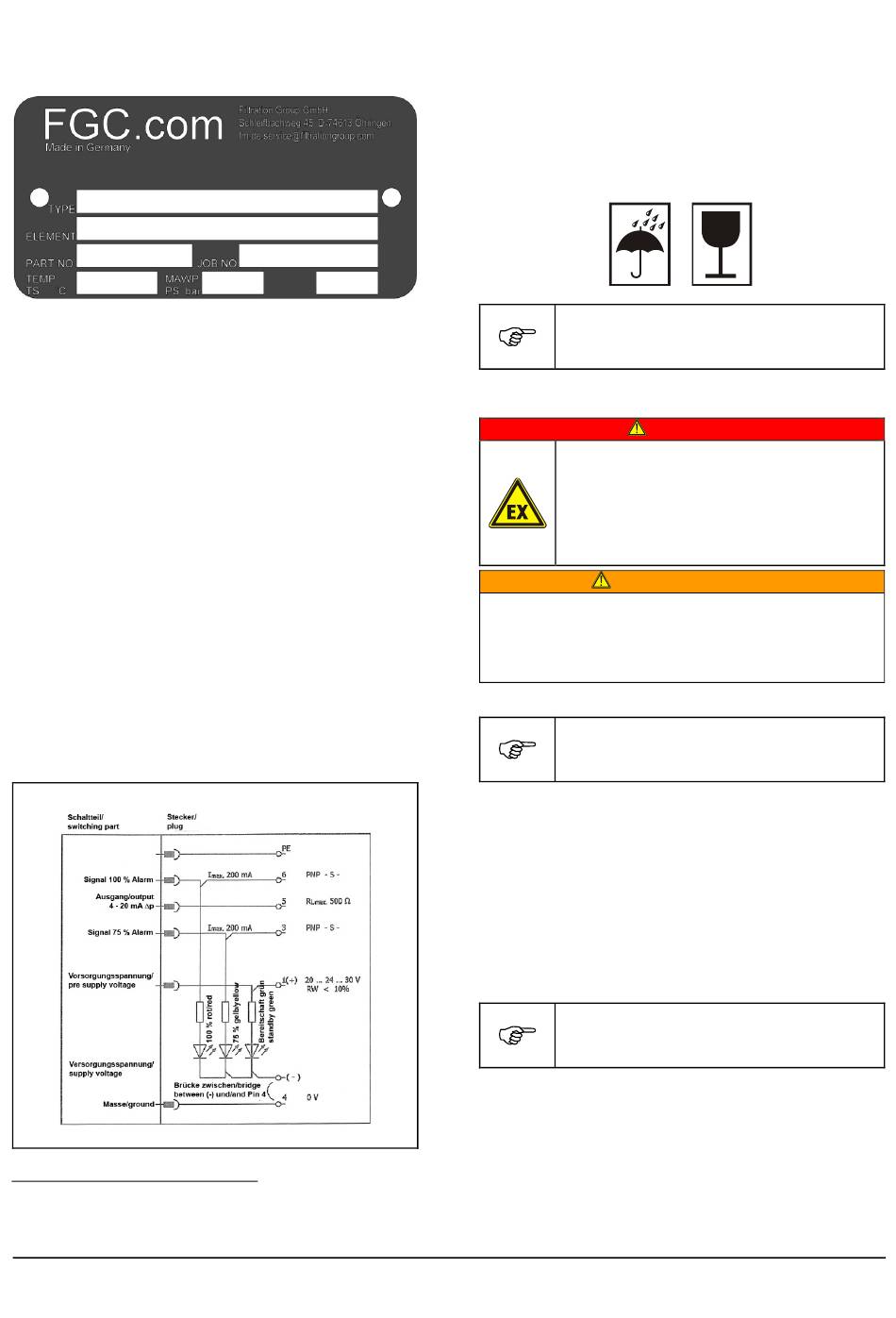

Fig. 4: Schéma électrique
*
En cas de déviation du standard, d'autres pressions sont
possibles.
** Aucune dérivation n'est utilisée pour la filtration de carburant.
Page 6
Traduction du mode d'emploi original avec notice d'assemblage Pi 211/Pi 2110, Filtration Group GmbH, 22.07.20, N° ident. 72464548, version 01
/ **:Δp 3,5 bars ± 10 %
*
: . 2,2
8

Transport et stockage

Transport
• Uniquement à l'horizontale dans l'emballage d'origine
Éviter les secousses
•
Stockage
Uniquement à l'horizontale dans l'emballage d'origine
•
• Uniquement dans des locaux secs et à l'abri du gel
L'emballage maritime dispose d'une
déclaration Non Food.
9

Implantation et installation

Danger dû à des travaux non autorisés sur
l'appareil !
 Risques de blessures et de dommages
matériels.
 L'installation, la réception et la vérification
ne doivent être exécutées que par une
personne autorisée (99/98/CE).
AVERTISSEMENT !
Danger dû à des travaux non autorisés sur
l'appareil !
 Risques de blessures et de dommages matériels.
 N'effectuer les travaux d'installation qu'avec des
professionnels appropriés !
9.1

Implantation

La cartouche filtrante doit pouvoir être
démontée pour des travaux de maintenance.
 Préparer un lieu d'implantation approprié (par ex. cuve
au sol).
 Tenir compte de la hauteur de démontage et de la
hauteur de vidage (voir illustration).
 Déballer le filtre double à commutation.
 Fixer le filtre double à commutation sur les plaques de
sol (pieds) – cf. fiche technique pour les dimensions.
 Retirer les embouts de protection des raccords.
 Raccorder les tuyauteries sans tension au filtre double à
commutation.
« Entrée » est le côté encrassement du filtre.
« Sortie » est le côté propre du filtre.
Pour le tuyautage, n'utiliser que des joints
appropriés, résistant aux produits chimiques.
DANGER !
