POSSIBILITES DE POSITIONNEMENT AVEC LE SYSTEME DE CANALISATION
CONCENTRIQUE FLEXIBLE Ø100 mm - Ø150 mm
Appareil: Raccordement de canalisation concentrique Ø100-Ø150 mm
Description numéros:
voir 1.6.2
Appareil:
Smart Bell 80-80

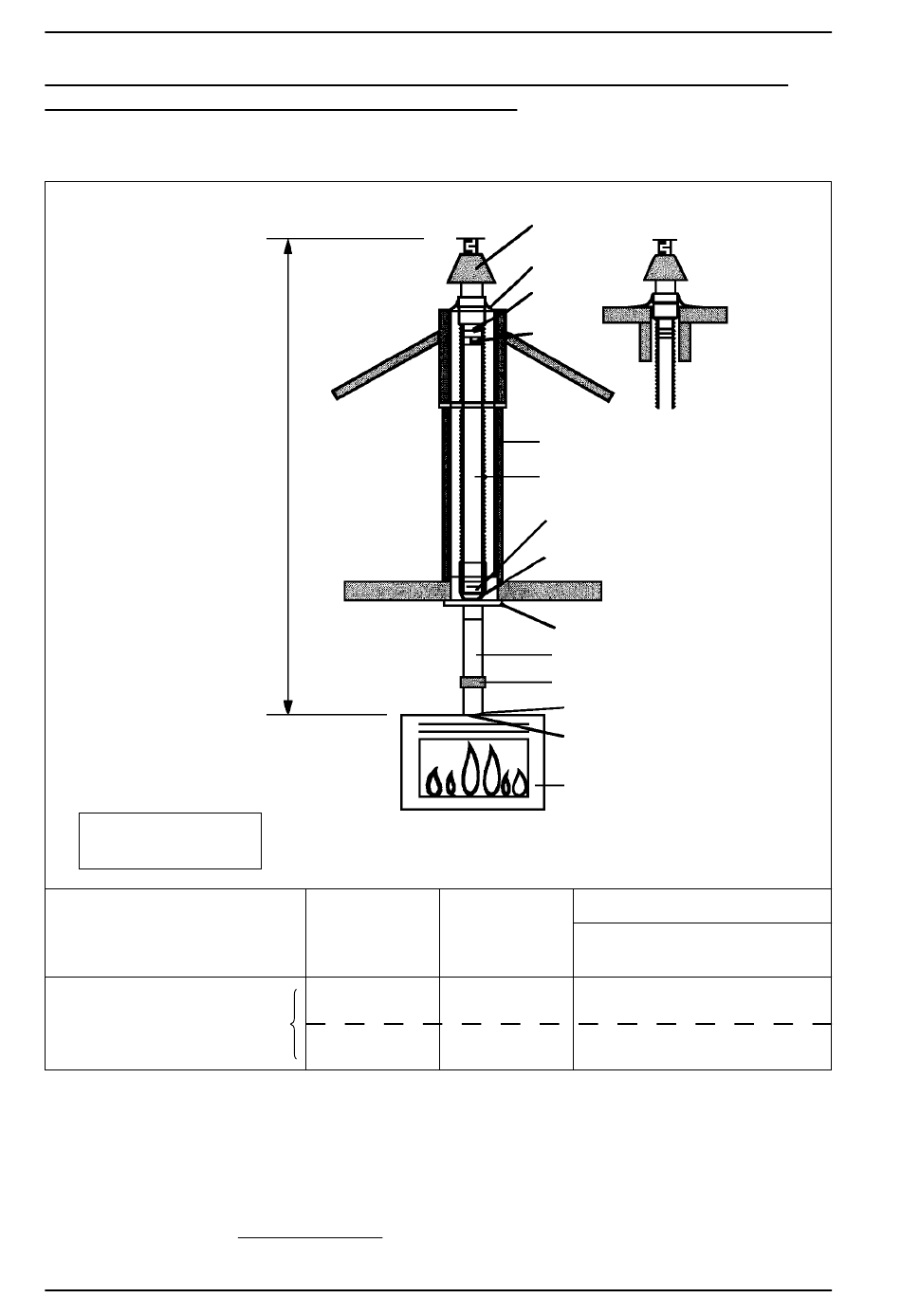

Figure 6:
Sortie pour cheminée verticale en utilisant un conduit
de fumée existant
(Flexible Ø100 mm et/ou fi xe Ø100 mm - Ø150 mm)
TOUS LES MESURES COMPRENNENT LA LONGUEUR DE LA SORTIE TOIT OU MURALE
16
Y
32
18
30
29
5
7
29
26
25
10, 11, 12, 13
23
28
4
1
Monter plaque de resserrement:
Distance Y
Raccordement concentrique
(min.-max.)
sur l'appareil est Ø100-Ø150 mm
2,0 - 4,0 m
Largeur: B = 30 mm
4,0 - 12,0 m
Largeur: B = 40 mm
