NOTICE D'UTILISATION ET DE MISE EN SERVICE

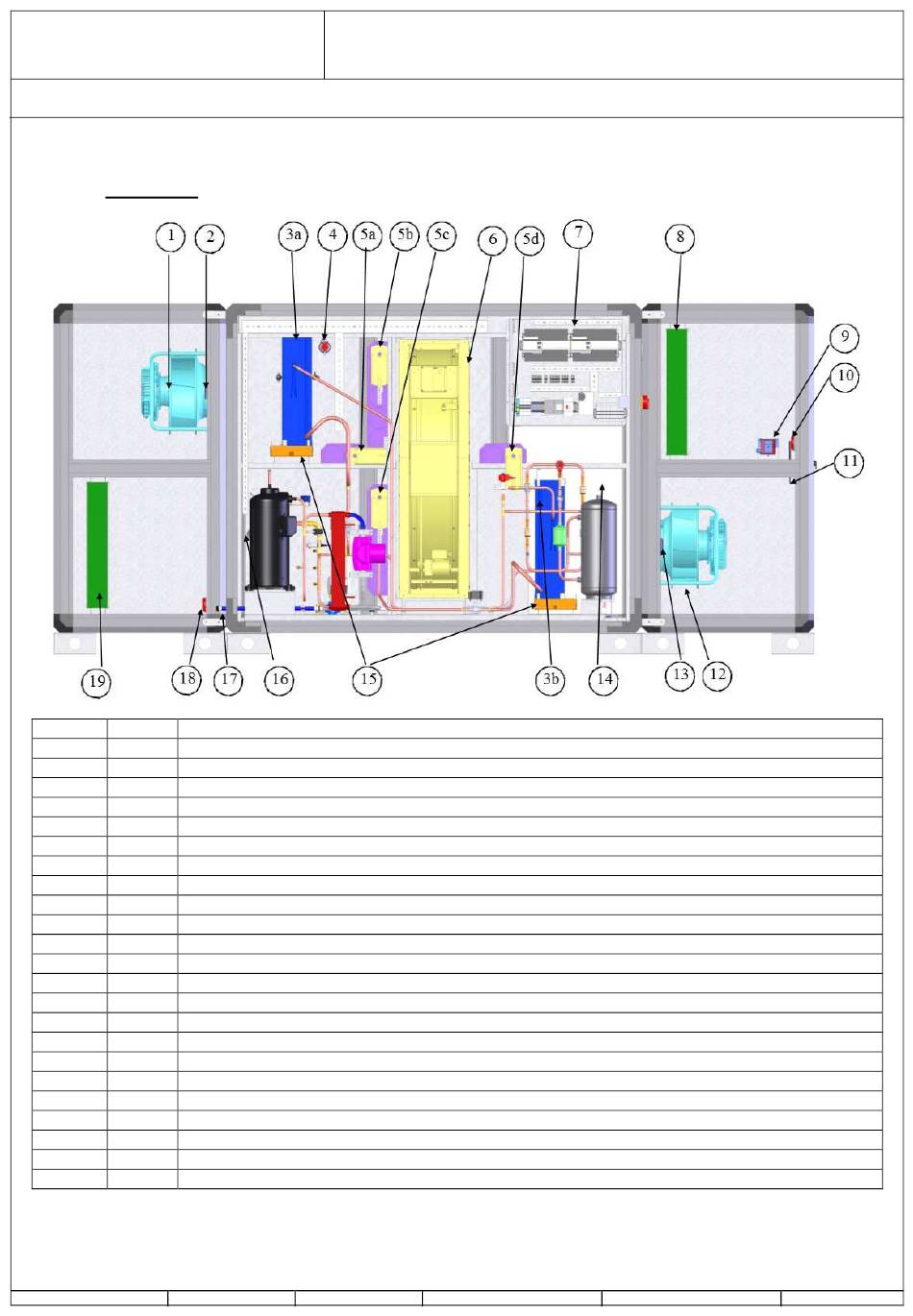

V. IMPLANTATION COMPOSANT
V.1. Aéraulique
Numéro Libellé Détails
1 VAR Ventilateur de reprise
2 TRPR Transmetteur de pression reprise MAC et LOBBY
3a BRM Batterie thermodynamique
3 BNM Batterie thermodynamique
4 TRPD Transmetteur de pression de sécurité dégivrage
5a RAE Servomoteur du module 4 voies
5b RAR Servomoteur du module 4 voies
5c RAN Servomoteur du module 4 voies
5d RAI Servomoteur du module 4 voies
6 - Echangeur rotatif
7 - Régulation
8 FR Filtre air repris
9 TRPS2 Transmetteur de pression LOBBY soufflage
10 DEPFR Pressostat filtre reprise
11 TNS Sonde de température de soufflage
12 VAS Ventilateur de soufflage
13 TRPS1 Transmetteur de pression soufflage MAC
14 BNA Batterie de chauffage d'appoint électrique (GENIUS) non visible sur cette vue
15 - Bacs à condensats INOX extractibles
16 TNE Sonde de température d'air neuf
17 - Raccordement de l'ECS
18 DEPFS Pressostat filtre air neuf
19 FS Filtre air neuf
