I

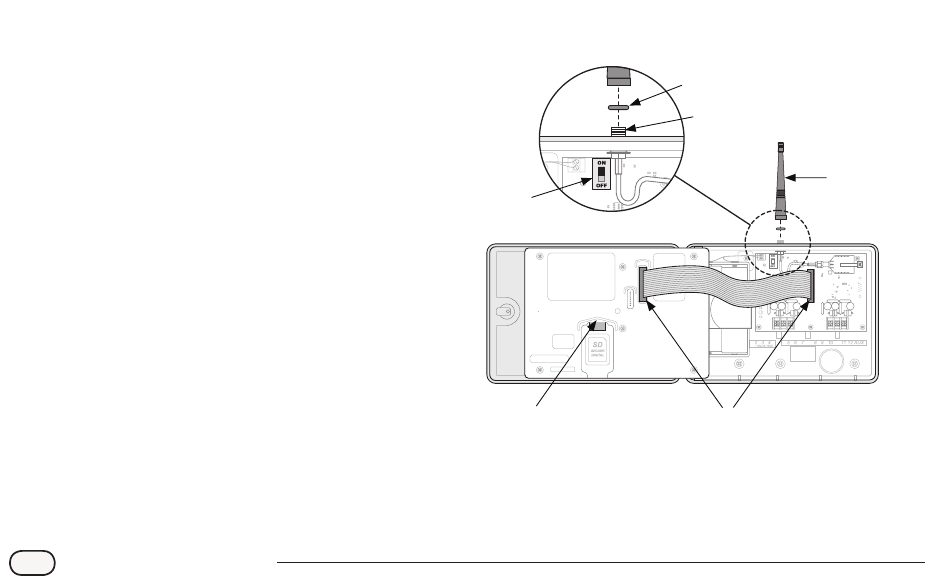

Installez la carte SD comme le décrivent les procédures de la
section Maintenance de ce manuel.
J
Connectez une extrémité du câble en nappe sur le connecteur
de circuit imprimé et l'autre extrémité au connecteur situé à
l'arrière du panneau en façade.
ATTENTION : Lorsque vous connectez le câble en nappe,
respectez l'orientation adaptée au connecteur. La ligne rouge
du câble doit se trouver en haut.
K
Faites glisser le joint torique en caoutchouc sur le poteau
en laiton en haut de l'appareil, puis vissez l'antenne sur le
poteau jusqu'à ce qu'elle soit bien fixée. Le serrage doit être
important.
L
Pour le répéteur ISR-2400, réglez l'interrupteur ON/OFF sur la
position ON.
REMARQUE : Pour l'installation de l'enregistreur de données
ISDL-2400, laissez l'interrupteur sur la position OFF.
L'installation matérielle d'un répéteur ISDL est terminée.
M
Configurez le répéteur et vérifiez son fonctionnement à l'aide
de la section Programmation du répéteur ISR-2400 de ce
manuel.
Les autres étapes d'installation d'un enregistreur de données
80
Integrated Sensor System
ISDR se poursuivent à la page suivante.
k
l
i
Carte SD
Câble en caoutchouc
Joint torique
Poteau en laiton
Antenne
j
