Installation des enregistreurs de
données et des répéteurs
Pour installer un enregistreur de données ou un répéteur :
déterminez l'emplacement exact de l'enregistreur de données ou
du répéteur en fonction de l'étude du site. Chaque appareil doit
être installé sur une surface plane et stable, telle qu'un poteau en
bois 4X4 ou un piquet en métal (il vous faudra un étrier).
REMARQUE : Laissez un espace horizontal d'au moins 30
centimètres à gauche de l'appareil, pour permettre à la porte
battante de s'ouvrir complètement. Pour les enregistreurs de
données ISDL-2400, laissez au moins 7,6 cm d'espace sous
l'appareil pour la gaine de câbles.
A
L'appareil doit être monté au moins 1,5 m au dessus du niveau
du sol pour assurer la communication avec le réseau sans fil.
B
Fixez le support, à l'aide du matériel approprié à la surface
de l'emplacement.
C
Insérez l'une des quatre vis de l'appareil fournies dans les
trous du haut du support, et serrez-les jusqu'à avoir un
interstice de 3 mm.
D
Suspendez l'ISDL-2400 ou ISR-2400 à la vis en utilisant
l'encoche en trou de serrure située à l'arrière de l'appareil.
Assurez-vous que la vis est dans la partie étroite de l'encoche
en trou de serrure.
78
Integrated Sensor System

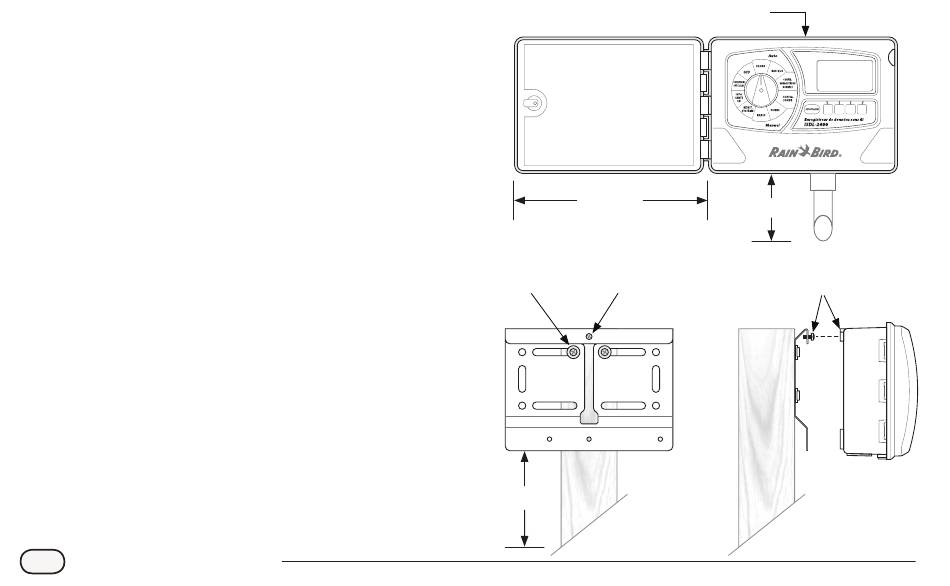

30 cm +
Vis
b
c
mécanique
a
1,5 m
Vue de
face
(ISDL affiché)
7,6 cm +
Encoche
en trou de
d
serrure
Vue de
profil
