Présentation du système
B
Les enregistreurs
de données sans fil
enregistrent et transmettent
les données sans fil via un
Réseau maillé sans fil.
A Les sondes de sol fournissent des données sur
le sol en temps réel (humidité, température, et
niveaux de salinité) à différents emplacements
sur le site d'irrigation.
2 Integrated Sensor System
C
Les répéteurs sans fil transmettent
les données à une Antenne réseau.

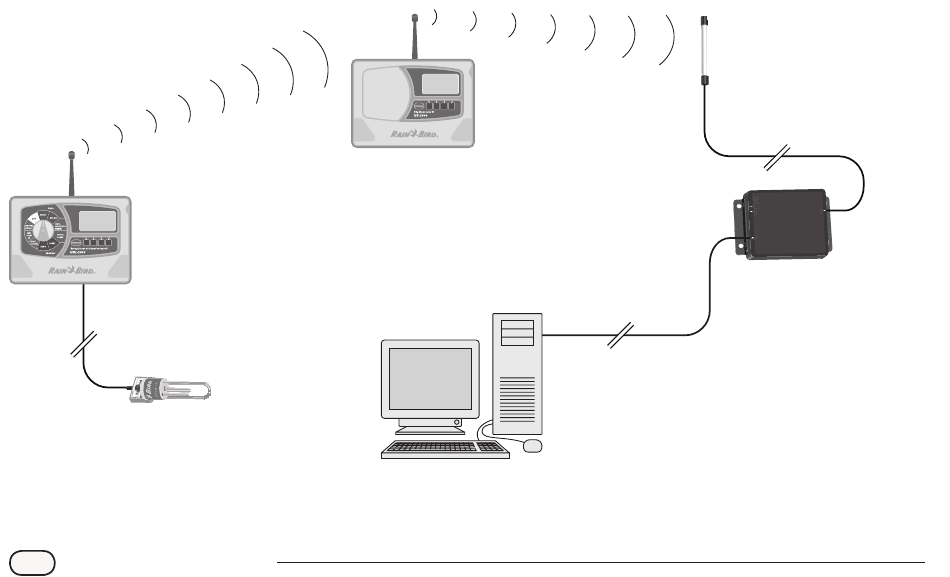

Illustration 1 - Présentation du Système ISS
D
E
F
Le logiciel Soil Manager, installé sur le poste
de travail central, reçoit et analyse les données
du sol. Les réglages de l'irrigation s'effectuent
en fonction des données du sol transmises en
temps réel.
L'Antenne réseau reçoit
les données du sol et les
relaye au routeur de la
Passerelle sans fil.
La Passerelle sans fil
achemine les données
du sol vers un poste de
travail central.
