Installation des boîtiers de vanne
Pour installer les boîtiers de vanne :
A
Au niveau de chaque boîtier de vanne, localisez et
identifiez le circuit et le câble de sonde, comme le
montre l'illustration 11.
B
Utilisez un coupe-fil pour couper le câble et insérez
les deux extrémités du câble et l'extrémité du câble
de sonde dans le boîtier de vanne.
C
En utilisant une pince à dénuder et des connexions
Rain Bird série DB, connectez le câble de sonde au
circuit comme illustré.
Tableau 5 - Fils du câble
Câble
Données Alimentation
Circuit
Verte
TMS-3 (Type 3)
Bleu
D
Remettez minutieusement en place la terre et la
pelouse autour du boîtier de vanne afin qu'après une
courte période de régénération du sol, l'installation
ne soit plus visible.
76
Integrated Sensor System
Sol
Rouge
Blanc
Rouge
Noir
Connecter
les fils de terre
Connecter les
câbles de
données
Tranchée

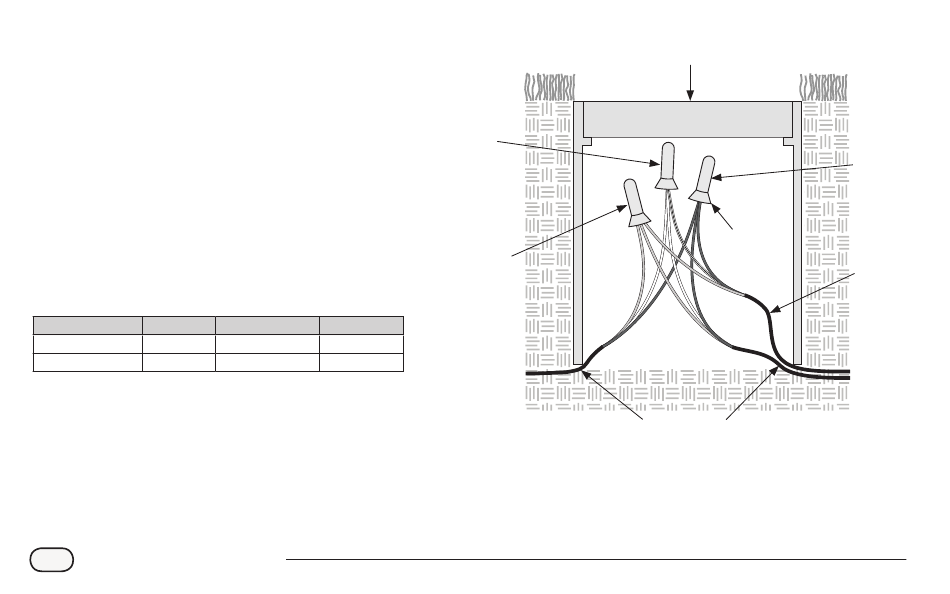

Illustration 11 - Schéma de câblage du boîtier de la vanne
Boîtier de la vanne
Connexion
de câble DB
Rain Bird
Circuit
Connecter
les câbles
d'alimentation
Câble
de
sonde
Tranchée
