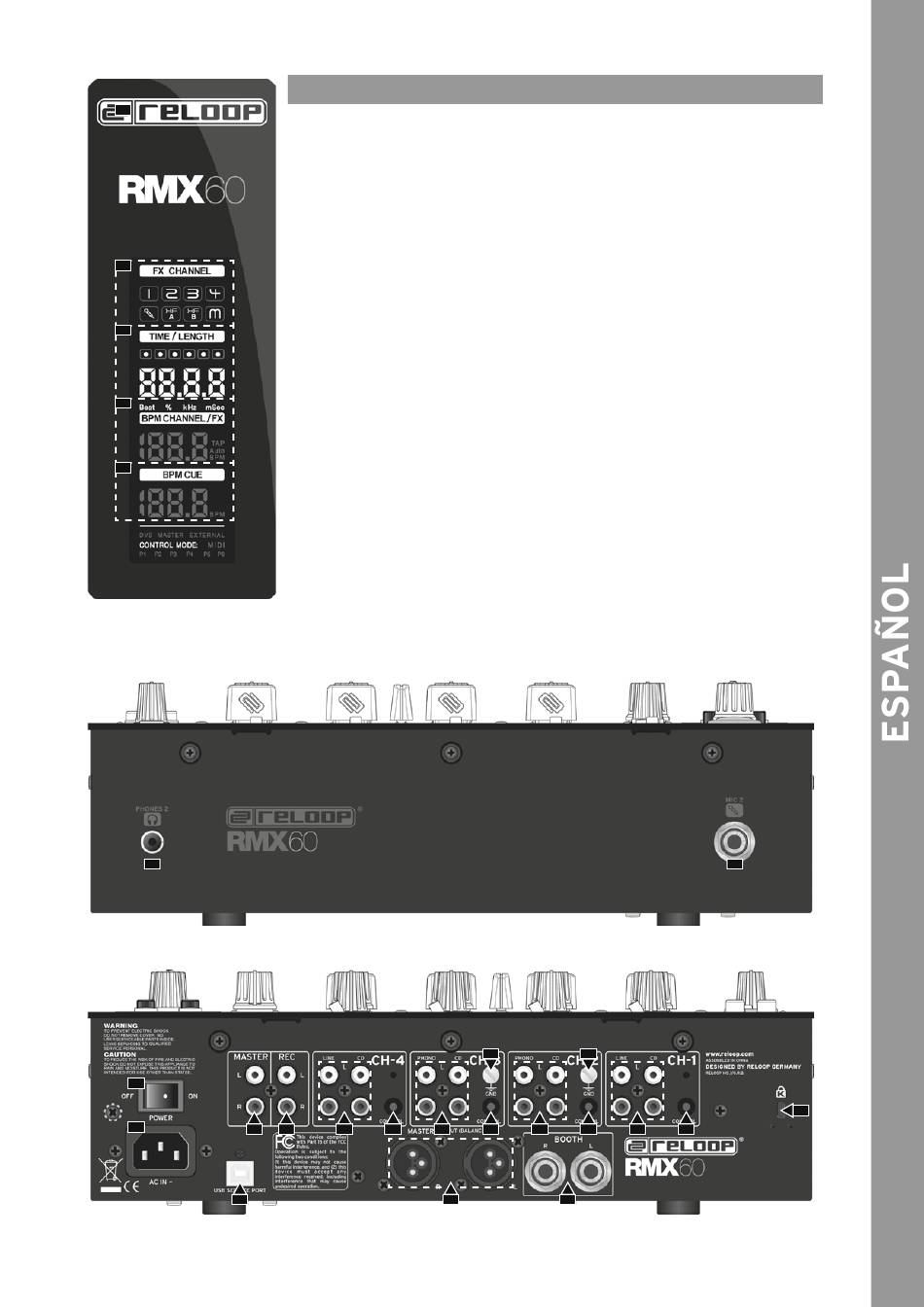

PANTALLA

38
38
39
40
41
1.1.3

PARTE DELANTERA

45
1.1.4

PARTE TRASERA

57
47
48
55

1.2 DENOMINACIONES

1.2.1 CANALES DE SEÑAL
1. ....... Interruptor selector de entrada de señal
2. ....... Regulador Gain
3. ....... Ecualizador de 3 bandas
4. ....... LED
5. ....... Filtros
6. ....... Pulsador Cue
7. ....... Linefader
8. ....... Interruptor de asignación de crossfader
9. ....... Crossfader
10. ....... Regulador de curva del crossfader
11. ....... Interruptor Crossfader start
12. ....... Regulador de curva del Linefader
13. ....... Interruptor Linefader-Start
14. ....... EQ Curve Switch
1.2.2 CANAL DE MICRÓFONO
15. ....... Mic 1/AUX Level
16. ....... LED de control para DJ Mic 1/AUX
17. ....... Mic 2 Level
18. ....... LED de control para DJ Mic
19. ....... Ecualizador de 2 bandas para DJ Mic
20. ....... Interruptor Mic
1.2.3 SECCIÓN DE AURICULARES
21. ....... Conmutador selector divisor mono-estéreo
22. ....... Cue EQ (ecualizador para salida de auriculares)
23. ....... Cue Mix (relación entre Cue y señal maestra)
24. ....... Cue Level (regulador de volumen para sa-
lida de auriculares)
1.2.4 SECCIÓN MÁSTER
25. ....... Volumen máster, regula el volumen máster
26. ....... LED para la señal máster
27. ....... Interruptor mono/estéreo para salida booth
28. ....... Regulador de balance para la señal máster
29. ....... Volumen booth
51 52 54 52
49
1.2.5 SECCIÓN FX
30. ....... Codificador BeatFX
31. ....... Conmutador selector de canal FX
32. ....... Codificador Time
33. ....... Botones de tiempo-compás
34. ....... Tecla Tap
35. ....... Regulador Level/Depth
36. ....... Interruptor ON/OFF de efectos
37. ....... Pantalla
1.2.6 PANTALLA
38. ....... Pantalla FX Channel
39. ....... Indicación de resolución compás-efecto
40. ....... Indicación BPM-efecto
41. ....... Indicación BPM CUE
1.2.7

CONEXIONES

42. ....... AUX
43. ....... MIC 1
44. ....... Salida de auriculares 1
45. ....... Salida de auriculares 2
46. ....... MIC 2
47. ....... Conexión a corriente
48. ....... Conector RCA Master Out
49. ....... Master Out Balanced
50. ....... Booth Out
51. ....... Record Out
52. ....... Entradas de canal
53. ....... Puesta a tierra GND
54. ....... Conexión Fader start
55. ....... USB B
56. ....... Kensington
57. ....... On/Off
53 53
54 52 54 52
50
46
56
54
