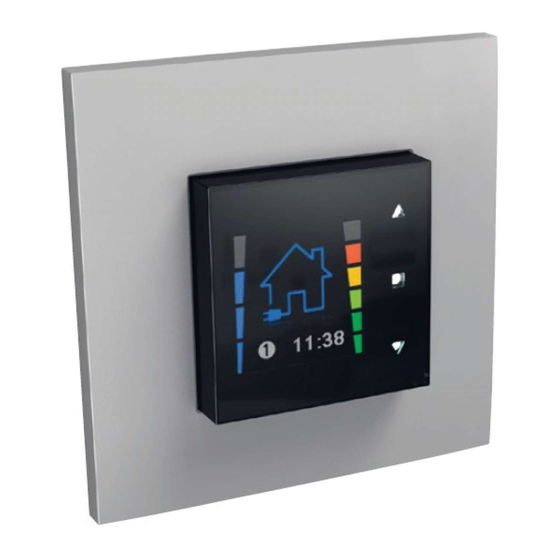

TouchDisplay
Healthbox
®
pour
Manuel d'instruction pour l'installateur
Logiciel version 11035.8.0.0

Publicité

Table des Matières
loading

Manuels Connexes pour Renson TouchDisplay

Sommaire des Matières pour Renson TouchDisplay

  • Page 1 TouchDisplay Healthbox ® pour Manuel d’instruction pour l’installateur Logiciel version 11035.8.0.0...

  • Page 2: Table Des Matières

    3.6.1 • Si une carte SD est présente dans le support de carte ......14 3.6.2 • S’il n’y a pas de carte présente dans le support de carte ......14 3.7 • Démarrer + relier le TouchDisplay à l’unité de ventilation ........15 3.8 • Procédure de calibrage automatique ..............16 3.9 •...

  • Page 3: Introduction

    • Veillez à ce que l’alimentation électrique corresponde bien à 230V, 1 phase, 50Hz ! • Le TouchDisplay est construit de manière à ce que lors d’un usage normal et sans manipulations spécifiques, il n’est pas possible d’entrer en contact avec des éléments sous tension.

  • Page 4: Compositions Du Kit Santé Rénovation - Cuisine

    Kit santé rénovation - cuisine 2 • Compositions du kit Santé rénovation – Cuisine • 1x Touchdisplay CO (230V) (avec plaque de recouvrement blanc) • 1x Carte électronique clapet cuisson • 1x Module d´intégration (RF PLUG-IN) • 1x Carte SD avec logiciel Healthbox avec fonction Breeze...

  • Page 5: Instructions De Montage

    ≥ 0,5 m d’un thermostat). Ne placez pas l’écran à un endroit exposé directement à la lumière solaire, afin de pouvoir avoir une lecture correcte. • Séjour avec cuisine ouverte : Placez le TouchDisplay dans la cuisine ou dans le living (à proximité de la cuisine) •...
  • Page 6 16,7 69,2 50,7 50,7 Veillez à ce que le boîtier comporte 2 trous de vis, pour y fixer le TouchDisplay. Quelques exemples de boîtiers d’encastrement : Trous de vis Exemple de montage simple (boîtier d’encastrement simple) : En dernier lieu vous clippez la plaque de recouvrement autour du TouchDisplay.

  • Page 7: Mettre L'healthbox Hygro Hors Tension

    Intégrer le module d´intégration Sur le print principal de l’Healthbox Hygro , on place le module d’intégration sur les pointes de connexions. Tenez compte d’un bon placement (Logo RENSON à gauche). Il y a une découpe ® prévue des deux côtés des pointes de connexion pour clipper le module d’intégration dans le print.

  • Page 8: Changer Le Print Du Module De Réglage Cuisine

    Kit santé rénovation - cuisine 3.4 • Changer le print du module de réglage Cuisine Enlevez la plaque de recouvrement du module de réglage cuisine. Dévissez les 2 vis aux extrémités du print et détachez le câble patch et le câble moteur des connecteurs.

  • Page 9: Programmantions Des Dipswitches

    Choix pour le DIPswitch 3: • DIPswitch 3 en bas: Sélectionner Breeze mode via le TouchDisplay = activation de light Breeze mode • DIPswitch 3 en haut: Sélectionner Breeze mode via le TouchDisplay = activation de full Breeze mode La configuration des DIPswitches doit être programmée comme indiqué...

  • Page 10: Programmations Des Dipswitches Des Modules De Réglage

    Cuisine Humidité relative (HR) (mesuré par le TouchDisplay) Selon la valeur mesurée par les détecteurs, la position du clapet est déterminée. La position du clapet varie entre 15 % et 100 % du débit maximal. De cette manière le débit d’extraction est adapté...
  • Page 11 – Avis Technique – Configuration Kit – – – Santé rénovation cuisine • via commande cuisine TouchDisplay Sticker_cirkel_HealthboxII_FR.indd 3 6/01/16 16:48 Chambre(s) – – • à coucher chambre(s) à coucher Chaque module de réglage comporte 8 dipswitches qui servent d’une part à effectuer des programmations par type de détection (HR, COV, CO...
  • Page 12 Kit santé rénovation - cuisine • DIP 1-3: Programmer les valeurs de réglage (modification sous la responsabilité de l´installateur*) Modifiez les DIPswitches de tous les modules de réglage selon la valeur souhaitée. Clapet de réglage Clapet de réglage avec détection de CO avec détection de Avec ce clapet on détermine la valeur seuil de CO COV et/ou HR...
  • Page 13 Kit santé rénovation - cuisine • DIP 4-8: Programmer les débits (modification sous la responsabilité de l´installateur**) Les DIPswitches de tous les modules de réglage peuvent être modifiés pour la valeur souhaité. Nous conseillons de conserver les programmations de débit selon les configurations de l’Avis Technique.

  • Page 14: Mise À Jour Du Logiciel Via La Carte Sd

    Kit santé rénovation - cuisine 3.6 • Mise à jour du logiciel via la carte SD La mise à jour est nécessaire pour maintenir le fonctionnement du système. La mise à jour est réalisée au moyen de la carte SD. 3.6.1 •...

  • Page 15: Démarrer + Relier Le Touchdisplay À L'unité De Ventilation

    Le lien doit se faire à proximité, il est conseillé de lier la commande TouchDisplay et l’unité de ventilation dans un même endroit à une distance > 3 mètres. Appuyez légèrement sur le circuit imprimé de l’HEALTHBOX Hygro sur la touche LINK.

  • Page 16: Procédure De Calibrage Automatique

    Kit santé rénovation - cuisine 3.8 • Procédure de calibrage automatique Pendant la procédure de calibrage, la position des clapets d’extraction est calculée afin que le débit soit assuré à chaque grille d’extraction. Lors de la procédure de calibrage il est important : 1.

  • Page 17: Replacer Le Couvercle De L'healthbox Hygro

    à son débit maximal) En appuyant brièvement sur ▲ , apparaît le menu principal de commande; le TouchDisplay est prêt à l’emploi. Même quand le système est encore en mode C, lorque l’on quitte le mode C, on va passer au mode ECO.

  • Page 18: Programmations Du Touchdisplay

    Kit santé rénovation - cuisine 4 • Programmations du TouchDisplay Suivez le manuel d’installation du TouchDisplay pour régler correctement les paramètres de pro- grammation. Le manuel d’installation se trouve sur: http://www.rensonfrance.fr/vmc-simple-flux-hygroreglable+-telechargez-healthbox-hygro+.html Touchdisplay : Manuel d’instruction pour l’installateur...

  • Page 19: Application Avec 2 Ou Davantage De Commandes Touchdisplay

    – La commande annexe doit être programmée en tant que commande annexe, si nécessaire en tant que réémetteur. – La valeur seuil du CO de(s) commande(s) annexe(s) doit être désactivée. Suivez les étapes dans l’ordre tel que décrit dans le manuel d’instruction TouchDisplay pour l’installateur.
  • Page 20 *L2001004* RENSON se réser ve le droit d’apporter des modifications techniques aux produits décrits. ® Vous pouvez télécharger la version la plus récente de cette brochure sur «w w w.renson.eu» RENSON Headquarters VENT I L AT I O N ®...
