INSTALLATEURS
(informations à l'usage exclusif des professionnels qualifiés)
Sorties
ventouse Themaclassic F

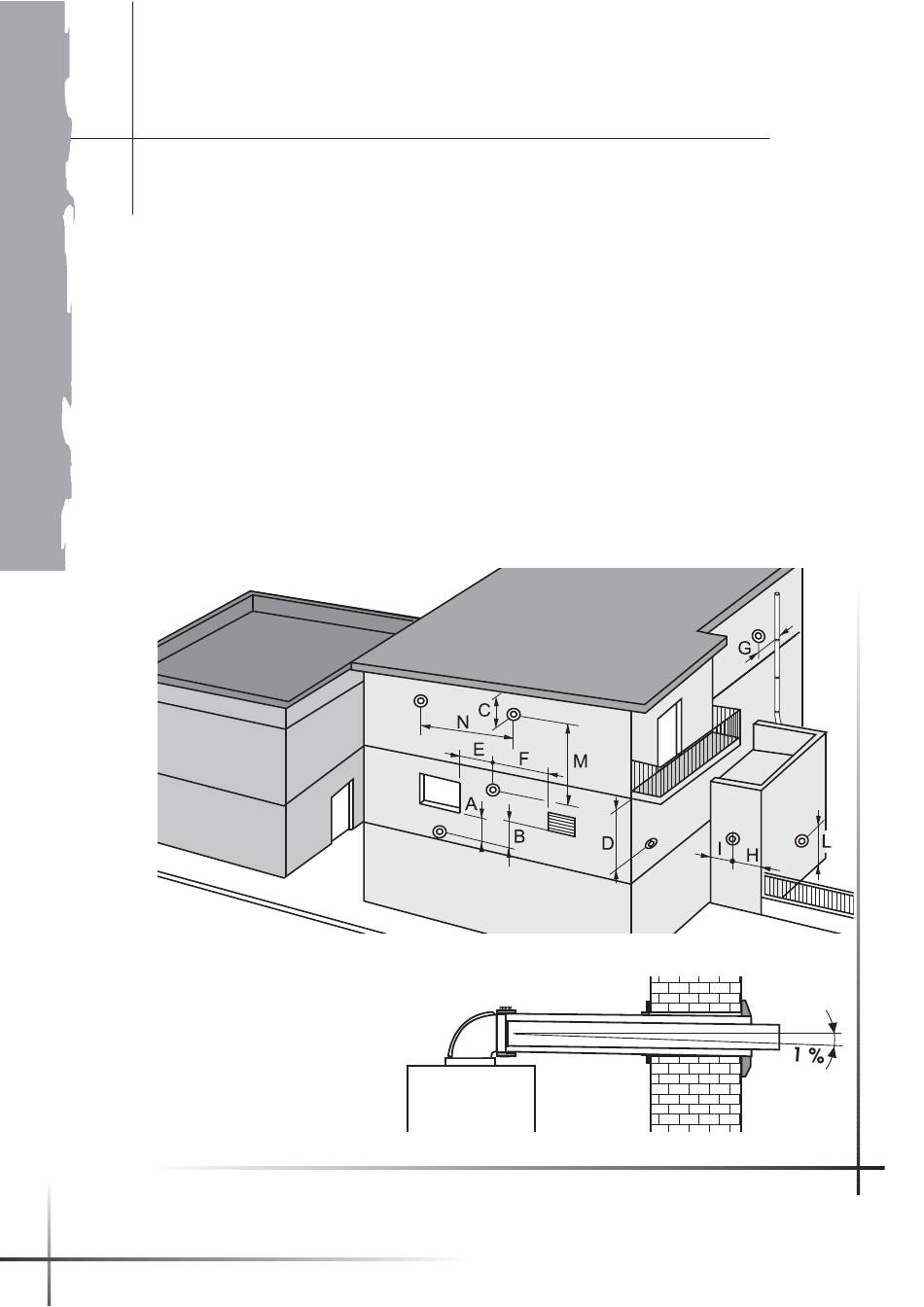

Distances minimales (en mm) à respecter pour le positionnement des terminaux de
ventouse
A - Sous une fenêtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600
B - Sous une bouche d'aération . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600
C - Sous une gouttière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300
D - Sous un balcon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300
E - D'une fenêtre adjacente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .400
F - D'une bouche d'aération adjacente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600
G - De tubes d'évacuation verticaux ou horizontaux . . . . . . . . . . . . . . . . . . . . . . . . . . .600
H - D'un angle de l'édifice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300
I - D'une rentrée de l'édifice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1000
L - Du sol ou d'un autre étage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1800
M - Entre deux terminaux verticaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1500
N - Entre deux terminaux horizontaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600
Les tuyaux de ventouse
doivent avoir une pente
d'environ 1% vers l'extérieur
afin d'évacuer de possibles
condensations.
