REMPLACEMENT DU VENTILATEUR - AVEC TÉLÉCOMMANDE
Remarque : Pour accéder aux panneaux d'accès arrière et latéral, couper
l'alimentation au gaz et débrancher le système d'évacuation (voir la section
«Installation des gaines d'admission et d'évacuation» dans le présent manuel).
Cet appareil ne comporte pas de panneau d'accès avant au ventilateur.
Avant de commencer :
Couper l'alimentation en gaz.
Débrancher toute alimentation électrique de l'appareil.
Toujours laisser l'appareil refroidir à température ambiante avant de
procéder à l'entretien ou aux travaux.

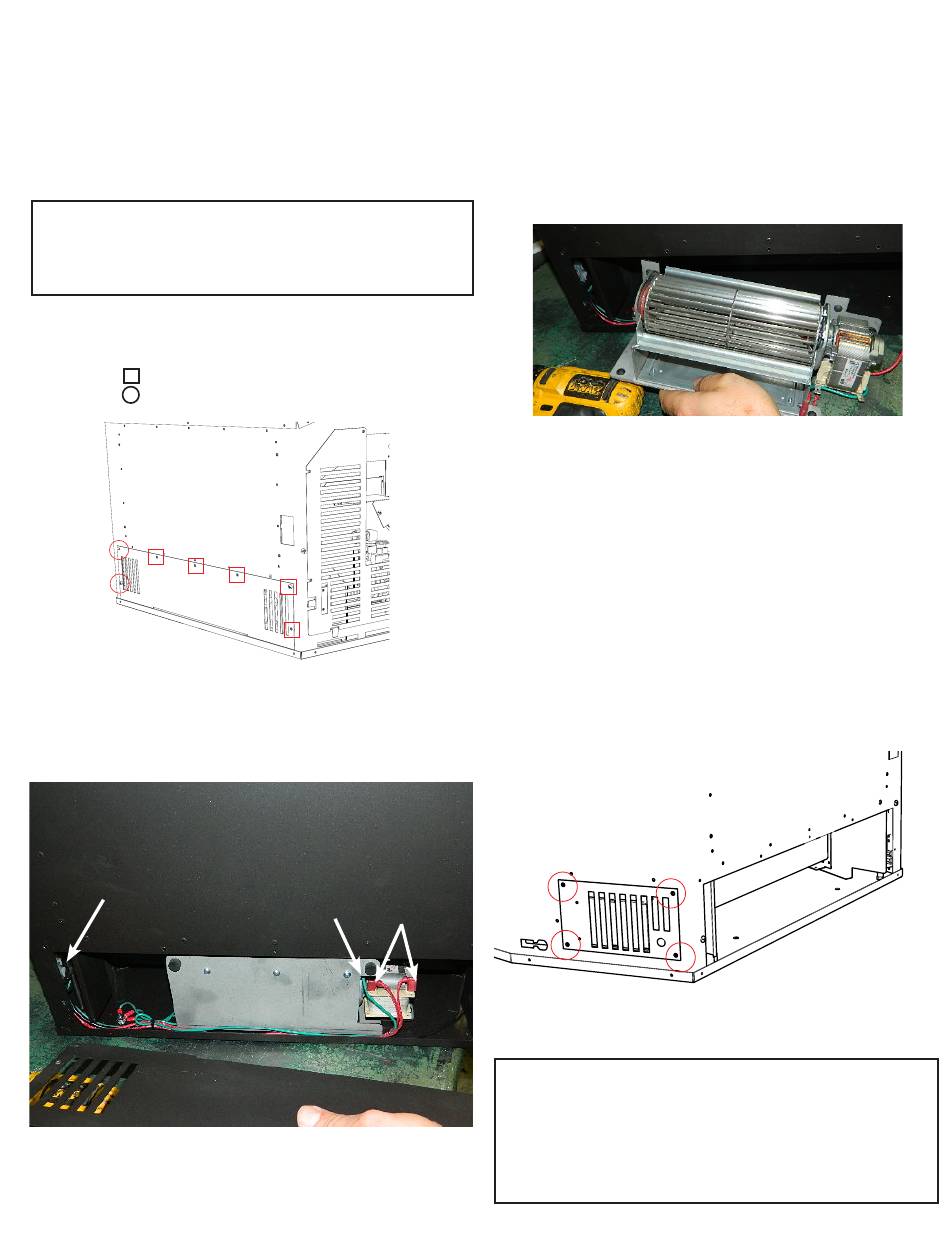

1. Enlever le panneau d'accès au ventilateur, à l'arrière, en dévissant par-
tiellement les 2 vis situées au bas de celui-ci et en retirant les 5 autres
(schéma 1).
= à enlever
= à dévisser
Schéma 1
2. Débrancher le faisceau de câbles du ventilateur en passant par le pan-
neau arrière. Débrancher les cosses de 2 x 1/4 po au niveau des bornes
du ventilateur. Débrancher la cosse de mise à la masse du ventilateur en
dévissant la vis à l'emplacement indiqué ci-dessous.
Faisceau de câbles
38 | Encastrable au gaz à évacuation directe LRI3E/HRI3E
Cosses
Fil de terre
Schéma 2
3. Retirer le ventilateur de l'appareil en le soulevant et le dégageant des
attaches.
4. Pour réinstaller le ventilateur, procéder aux mêmes étapes en sens inverse.
REMPLACEMENT DU MODULE DE
COMMANDE DU VENTILATEUR
Remarque : Pour accéder à la plaque de protection du module de commande
du ventilateur, l'alimentation au gaz et le système de ventilation doivent être
débranchés (voir les procédures d'installation des gaines dans le présent
manuel) pour permettre le retrait du module en toute sécurité.
Avant de commencer :
Couper l'alimentation en gaz.
Débrancher toute alimentation électrique de l'appareil.
tooltip
Toujours laisser l'appareil refroidir à température ambiante avant de
procéder à l'entretien ou aux travaux.
1. Pour accéder au module de commande du ventilateur (FCM), retirer les 4
vis pour enlever le panneau d'accès comme illustré ci-dessous.
2. Pour réinstaller le module, procéder aux mêmes étapes en sens inverse.
MISE EN GARDE
Procédures de mise à la terre
Cet appareil est équipé d'une prise de terre à trois broches pour
une protection contre les chocs électriques. Cette prise doit être
directement branchée à une prise à 3 fiches mise à la masse.
Ne pas couper ni dévier le contact de mise à la terre de cette
Schéma 3
Schéma 4
prise.
